分体式双轴承座装配组件三维结构设计

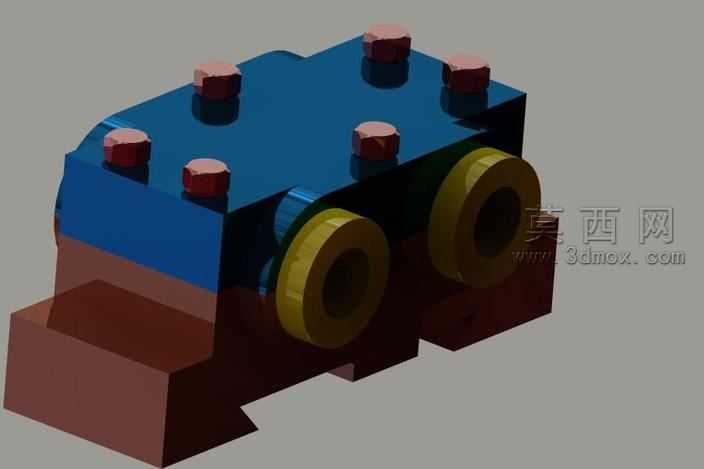

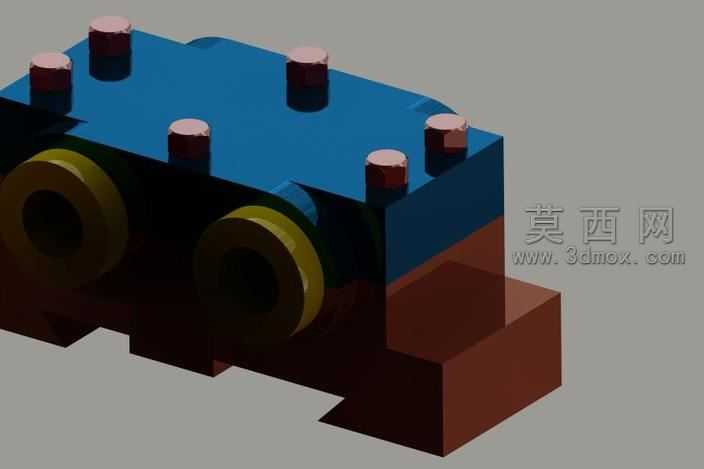

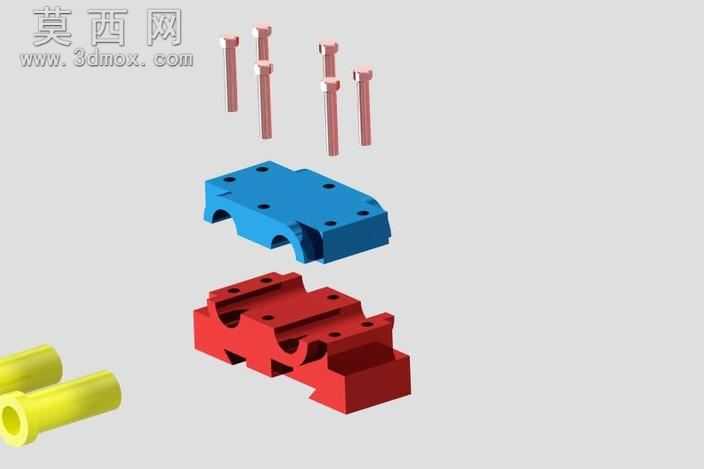

本作品为分体式双轴承支撑装配组件，采用三维参数化建模方式完成全零件结构设计与整体装配搭建，建模过程严格遵循机械设计公差配合规范，对每一个零件的特征尺寸进行精准约束，确保各部件装配后无干涉、配合关系符合实际机械装配要求。模型整体采用上下分体式轴承座结构，上轴承座为蓝色工程塑料质感材质，下轴承座为红色金属质感材质，上下座体通过六组带螺母的螺栓紧固件完成锁紧固定，座体上预先设计有定位安装孔、轴承容纳弧槽、装配定位凸台等结构，能够同时为两根平行传动轴提供稳定的旋转支撑，配套的黄色轴套零件设计有同轴通孔与端部限位台阶，可嵌入轴承座弧槽内与轴类零件形成滑动或滚动配合，降低轴件运转过程中的磨损。建模过程中先完成单个零件的特征绘制，通过拉伸、切除、倒角、阵列等基础建模命令搭建零件主体结构，对螺栓、螺母等标准件采用参数化特征库调用方式提升建模效率，装配阶段采用同轴心、重合、距离等配合约束完成零件定位，同时预留合理的装配间隙模拟真实工况下的零件配合状态。渲染阶段对不同零件赋予差异化材质，上下轴承座分别采用哑光塑料与烤漆金属材质区分结构层次，紧固件采用镀锌金属质感，轴套采用耐磨工程塑料材质，通过环境光、漫反射参数调整突出零件的结构轮廓与装配关系，清晰展现各部件的连接逻辑。该双轴承总成结构设计紧凑，分体式结构便于后期轴承的安装、拆卸与维护，双轴并行支撑的设计可满足多轴传动机构的安装需求，可直接用于教学演示、传动机构方案验证、非标设备设计参考等场景，完整还原了双轴承支撑组件的真实结构与装配逻辑，所有结构特征均符合通用机械零部件的设计规范，具备实际生产参考价值。
