便携可折叠旅行用电源插头结构设计

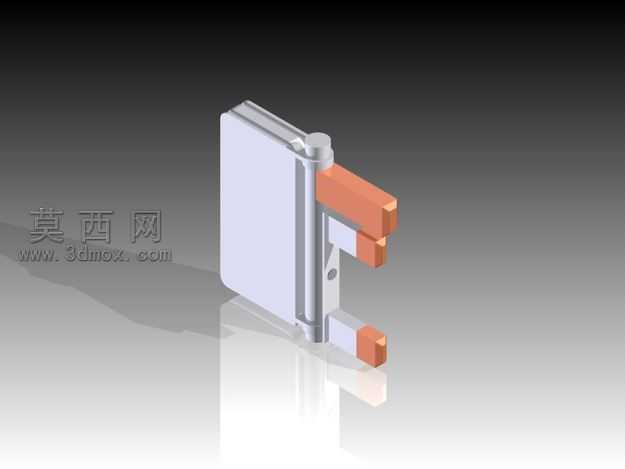

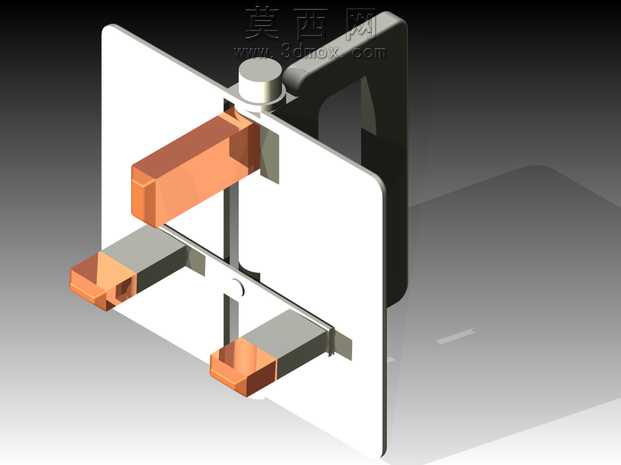

本作品为面向差旅出行场景设计的可折叠电源插头三维模型，整体建模过程围绕便携收纳的核心需求展开，在Autodesk Inventor平台完成全参数化结构搭建，同时输出STEP/IGES通用格式文件，方便不同三维软件环境下的编辑与调用。建模阶段首先对插头的整体轮廓进行规划，摒弃传统固定插脚的方正造型，采用薄型长方体作为主体基座，将插脚组件与基座之间设置为铰接旋转结构，通过精准的轴孔配合约束，实现插脚从展开使用状态到折叠收纳状态的顺畅转动，转动行程经过反复校核，既保证展开时插脚定位稳固、符合电源插接的安全间距要求，又能在折叠时完全贴合基座侧面，无突出棱角，大幅缩小收纳时的整体体积，避免插脚刮蹭旅行包内的其它物品。材质渲染阶段，对不同部件进行了贴合实际生产的材质分配：主体基座外壳采用哑光阻燃PC塑料材质，调整材质参数呈现细腻的磨砂质感，还原工程塑料的哑光漫反射效果；金属插脚部分采用镀镍铜合金材质，添加轻微的金属反光与表面拉丝纹理，模拟真实插头插脚的金属质感；铰接转轴部分采用高强度不锈钢材质，强化结构连接处的视觉厚重感，突出转轴的耐用属性。结构设计上充分考虑实际使用的合理性，在铰接位置设置了简易的定位卡点，当插脚旋转至展开工作位置时，卡点可提供适度的阻尼定位，避免插脚在插接电源时发生晃动偏移，保障电连接的稳定性；折叠状态下插脚完全嵌入基座侧边的预留凹槽内，整体外轮廓平整顺滑，厚度与普通卡片相近，可轻松放入钱包、卡包或衣物口袋中。配套提供的IPN格式文件可完整展示模型的装配层级与运动工作顺序，方便查看者直观理解折叠结构的运动逻辑，从插脚的折叠收纳状态到展开使用状态的每一步动作都可清晰演示，整体模型结构严谨，各部件之间无干涉问题，既满足便携出行的实用需求，也通过简洁的结构设计实现了产品外观的一体化，为小型便携电源配件的结构优化提供了可参考的三维建模方案。
