三耳带内螺纹法兰式液压管路连接接头

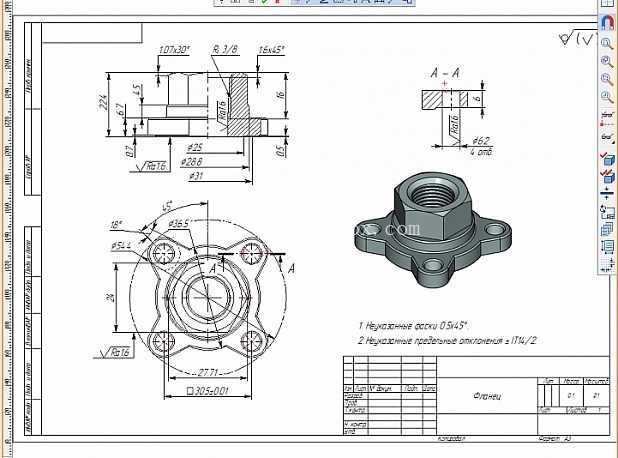

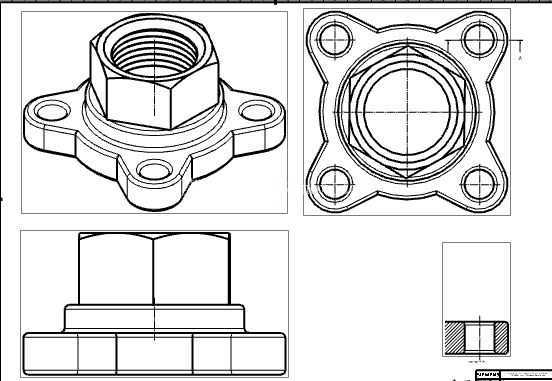

　　这类三耳结构的内螺纹法兰接头，在中低压液压、气动、流体输送管路系统里应用十分广泛，常见于工程机械液压回路、小型设备润滑管路、气动控制回路的终端连接场景，主要承担管路与设备本体、管路与管路之间的刚性连接与密封功能，相比普通螺纹直连接头，法兰式结构的抗振动松脱能力更强，在存在持续机械振动的设备工况下，能有效降低管路接头渗漏、松脱的故障概率。从结构设计来看，接头主体采用一体化锻坯加工思路，中部的六角结构是专门预留的扳手夹持位，安装时可以用标准开口扳手或套筒卡住该位置施加扭矩，避免拧紧过程中接头本体跟转损伤密封面；内螺纹端采用标准管螺纹设计，螺纹牙型经过公差优化，装配时配合生料带或密封胶即可实现可靠的静密封，螺纹入口处做了1×45°的倒角引导，既方便对接外螺纹件的快速导入，也能去除螺纹加工产生的锐边毛刺，避免装配时割伤密封填料。

　　三个均布的安装耳是该接头的核心定位结构，耳片上的通孔为螺栓过孔，孔径比配套安装螺栓大0.2-0.5mm，预留了一定的安装对位公差，三个安装孔的中心圆直径是核心安装边界参数，设计时严格匹配设备本体上的安装孔位，安装时只需将接头法兰端贴紧设备安装面，穿入三颗固定螺栓按对角顺序逐步拧紧，即可实现接头与设备端的刚性固定，法兰贴合面预留了0.8mm深度的密封槽，可适配O型密封圈实现端面静密封，相比螺纹密封的形式，端面密封的耐压能力更稳定，反复拆装后的密封一致性更好。

　　从外形尺寸边界来看，接头整体轴向长度控制在适配紧凑安装空间的范围内，三个耳片的外轮廓做了圆角过渡，既避免锐边划伤安装人员，也能降低耳片根部的应力集中，在管路存在小幅径向摆动时，圆角过渡的结构能分散应力，避免耳片在长期交变载荷下出现断裂。设计过程中首先明确了管路通径与工作压力要求，根据通径匹配内螺纹规格，再根据安装空间的限制确定三个耳片的分布角度与外轮廓尺寸，六角对边尺寸严格遵循标准扳手的尺寸系列，避免出现无适配工具的问题；法兰贴合面的平面度要求控制在0.05mm以内，保证密封圈压缩量均匀，不会出现局部渗漏的问题；内螺纹的加工精度采用6H公差，保证与标准外螺纹件的配合松紧度适中，既不会因为间隙过大导致密封失效，也不会因为过盈量太大导致装配困难。

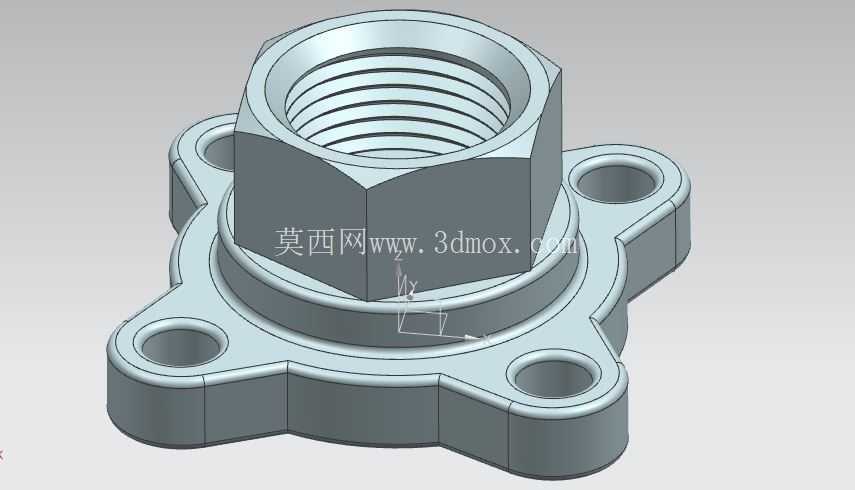

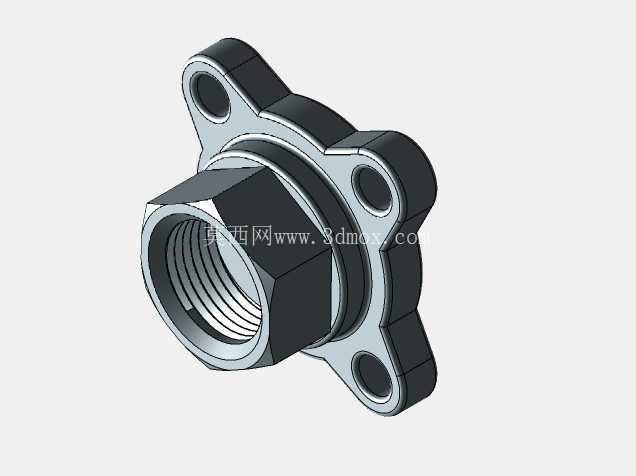

　　在实际应用场景中，这类接头常被用在小型液压站的出油口连接、气动设备的气源接口、润滑系统的分油块输出端，相比两孔法兰结构，三孔均布的形式在安装时不需要刻意调整角度对位，三个方向的螺栓锁紧力分布更均匀，即使其中一颗螺栓出现小幅松动，另外两颗螺栓仍能维持接头的固定状态，不会出现接头整体偏转导致的密封失效。建模过程中对所有加工倒角、退刀槽都做了还原，螺纹部分采用标准机械建模逻辑构建，安装孔的位置度公差在模型中做了明确的基准标注，法兰端面与内螺纹轴线的垂直度要求也通过建模基准做了约束，保证加工后的零件装配时不会出现偏斜。这类接头的材质通常选用35号钢或不锈钢，根据输送介质的不同做对应的表面处理，普通液压油工况下做镀锌钝化处理即可满足防锈要求，腐蚀介质工况下则选用304不锈钢材质直接加工，不需要额外做表面涂层。在管路布局设计时，这类接头的轴向尺寸可以作为管路终端的定位基准，三个耳片的外轮廓不会超出安装面的边界，适合在空间紧凑的设备内部使用，不会和周边的其他管路、结构件产生干涉。
