船用十字型带法兰底座系缆桩结构

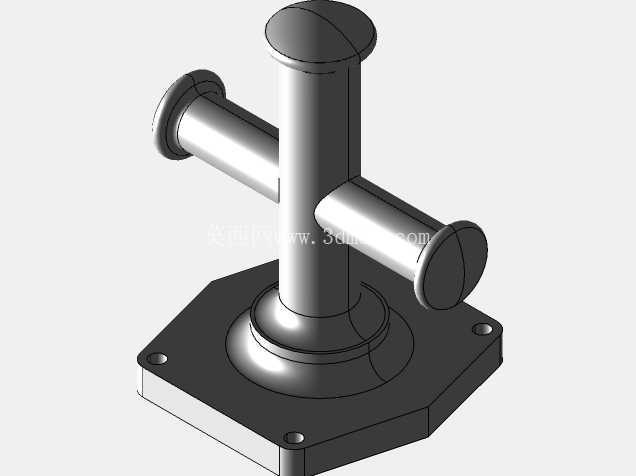

　　在港口码头、船舶甲板的系泊作业场景里，这类十字型带法兰底座的系柱是承担缆绳载荷传递的核心受力构件，日常作业中需要将船舶停靠时的缆绳拉力平稳传导至码头基础或者甲板结构层，避免缆绳滑脱、桩体变形引发的停靠安全隐患。从结构设计逻辑来看，这款系柱采用竖向主桩体搭配横向十字交叉的两个系缆臂的布局，竖向主桩体为等直径圆柱结构，底部通过圆弧过渡段衔接方形法兰安装底座，过渡段的大圆角设计能够有效降低应力集中系数，避免缆绳频繁牵拉过程中在桩根位置出现疲劳裂纹，毕竟系泊载荷多为交变冲击载荷，尤其是风浪天气下缆绳的瞬时拉力会达到静载荷的数倍，应力集中区域很容易成为结构失效的起始点。

　　横向伸出的两个系缆臂呈90度垂直交叉布置，臂体端部做了圆头封边处理，一方面可以避免尖锐棱边磨损缆绳的纤维层，延长缆绳使用寿命，另一方面能够给不同方向牵拉的缆绳提供独立的挂靠位置，作业时可以同时容纳多根不同走向的缆绳固定，减少多缆绳互相缠绕干涉的问题，适配不同吨位船舶停靠时多缆绳系泊的操作需求。法兰底座采用切角方形结构，四个角位置预留了沉头安装孔，安装时可以通过膨胀螺栓或者焊接预埋螺栓的方式将整个桩体固定在混凝土码头面层或者船舶甲板的预埋钢板上，切角设计既能够减少底座边缘的应力集中，也能避免安装作业时边角磕碰损伤，沉头孔的设计可以让螺栓头部完全没入底座平面，不会突出表面勾挂缆绳或者绊倒作业人员。

　　从安装边界尺寸来看，法兰底座的边长尺寸适配常规码头系缆点的预埋基础间距，不需要额外改造基础结构就能直接替换老旧的同规格系桩，竖向主桩体的高度满足常规缆绳直径的多层缠绕挂靠需求，横向系缆臂的伸出长度能够保证缆绳挂靠后不会与主桩体发生过度摩擦，同时臂体直径经过载荷校核，能够承受对应吨位级别的缆绳破断拉力，不会出现臂体弯曲变形的问题。实际作业过程中，缆绳可以根据停靠位置选择挂靠在横向臂或者缠绕在竖向主桩上，十字交叉的结构能够给缆绳提供多个受力支点，即使单根缆绳出现瞬时滑动，也会被相邻的臂体挡住，不会直接脱桩。

　　设计时还考虑了户外长期使用的耐候性需求，整个桩体的外表面做了圆滑过渡处理，没有明显的凹陷死角，不容易积存雨水、盐雾凝结的腐蚀性液体，减少锈蚀发生的概率，日常维护只需要定期检查安装螺栓的预紧力以及桩体表面的锈蚀情况即可，维护成本较低。这类系柱除了在商用港口、货运码头使用外，也可以安装在游艇码头、内河渡口的停靠点，甚至部分内河作业船舶的甲板面也会配置同类型系桩，用于停靠时固定船位，或者作业时临时牵拉缆绳固定作业点位。结构建模过程中，所有的圆弧过渡、安装孔位的位置度都严格按照系泊五金的设计规范设置，法兰底座的厚度、主桩体的壁厚都经过受力仿真验证，能够满足额定载荷下的强度要求，不会出现塑性变形，横向臂与主桩体的连接位置采用圆角过渡焊接的结构形式，建模时还原了焊缝位置的圆滑过渡特征，保证仿真分析时连接位置的应力计算结果与实际工况一致。
