带双冲击弹簧的后方稳定支撑装置

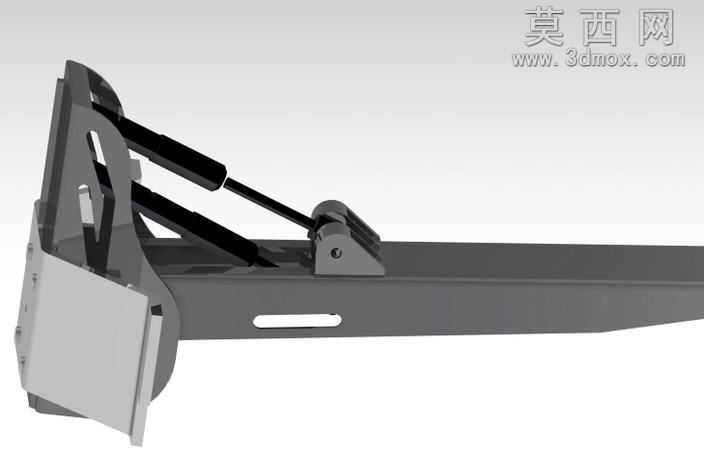

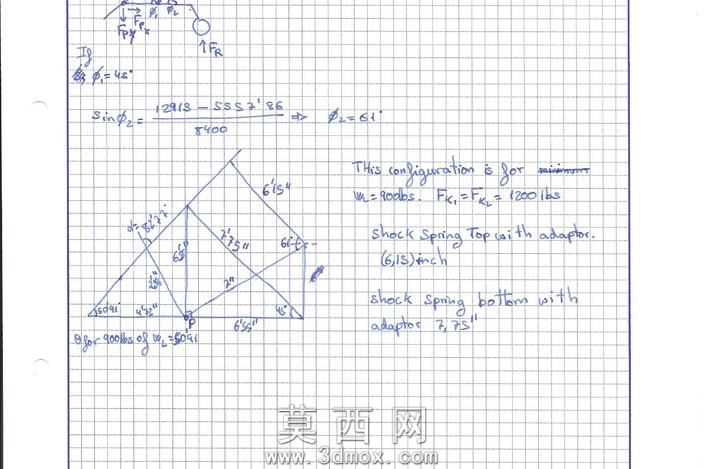

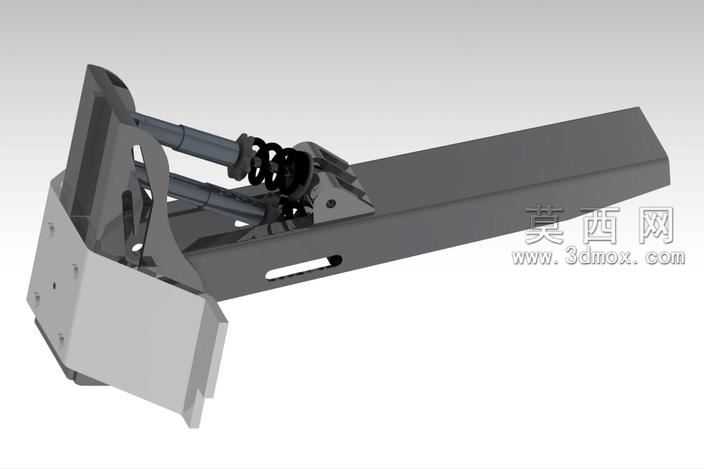

本作品为带双冲击弹簧的后方稳定支撑装置，采用三维建模软件完成全参数化设计，建模过程中对各零部件进行独立参数化构建，确保后续修改调整的便捷性。首先搭建装置的主体承载梁结构，采用长条形金属型材作为基础承载基体，对梁体上的安装孔位、定位槽进行精准尺寸约束，保证各配合位置的公差符合机械装配要求。双冲击弹簧组件为装置核心功能部件，建模时还原弹簧的真实螺旋结构，对弹簧两端的安装座、导向轴进行同轴度约束，确保弹簧在受冲击时可沿轴向稳定伸缩，避免出现卡滞偏斜问题。前端的云台安装位采用一体化替代式设计，将原有分散的云台结构整合为单块安装板，对安装板的连接孔位、贴合面进行平面度约束，保证搭载部件的安装稳定性。渲染阶段采用金属哑光材质模拟主体钢结构，对弹簧部件采用弹簧钢特有的暗金属质感材质，对安装紧固件采用镀锌亮面金属材质区分不同构件，通过环境光遮蔽效果突出各部件的装配层次，清晰展现装置的结构逻辑。设计过程中围绕900磅承重需求进行结构校核，对梁体的受力截面、弹簧的刚度参数进行匹配设计，双弹簧对称布局可均匀分散冲击载荷，避免单侧受力过大导致结构变形，各连接部位采用刚性连接加定位销的组合固定方式，保证装置在承受冲击载荷时的整体结构强度，同时预留了足够的安装调节空间，方便实际装配时的位置微调。
