带挂钩功能的板式连接固定支座结构设计

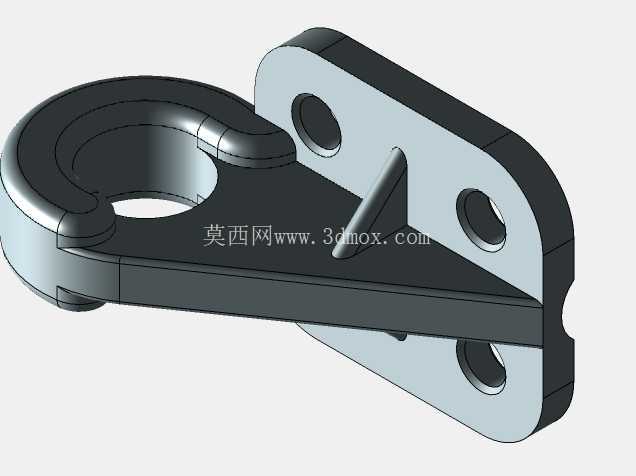

　　这类带挂钩的板式固定支座，常应用在需要兼顾挂接承载与螺栓固定的工业场景中，比如生产线旁的工装挂装点位、小型设备的侧壁挂载支架、输送线侧边的线缆或工具挂接座，也可作为小型吊装点位的辅助连接构件，替代传统焊接挂耳的方案，降低现场焊接施工的工作量，同时保证安装位置的可调性。从结构功能来看，该零件一体集成了C型挂钩与三孔安装板两个核心功能区，挂钩部分做了圆弧过渡的卷边处理，避免挂接绳索、拉杆或者配套挂扣时出现应力割伤的问题，挂钩开口处做了内收的限位挡边，能够防止挂接件在设备运行振动过程中意外滑脱，挂钩根部与安装板衔接的位置设置了三角形加强筋，直接抵消挂接载荷带来的弯矩，避免长期受载后衔接位置出现开裂变形。安装板区域共设置三个圆形安装通孔，三个孔位呈非对称三角排布，相比两孔安装的结构，能够完全限制支座安装后的转动自由度，安装时可根据现场的安装面螺栓孔位选择适配的孔位组合，也可在需要调整挂钩朝向时，通过不同孔位的匹配实现小角度的安装位置调整，安装板的板厚与挂钩部分的壁厚保持一致，整体采用等强度设计思路，没有多余的冗余材料，在保证承载能力的前提下尽可能控制零件自身重量。

　　设计过程中首先确定挂钩的挂接直径范围，挂钩的内圆弧尺寸匹配常用的直径6-12mm的挂接杆件或者卸扣规格，圆弧面的粗糙度控制在Ra3.2即可，不需要过高的加工精度，降低加工成本；安装孔的直径按照常用的M8、M10螺栓规格设计，孔位与安装板边缘的距离满足螺栓安装时的扳手操作空间要求，避免安装时扳手与板边发生干涉。零件的整体外形轮廓没有尖锐外角，所有非安装面的棱边都做了R1-R2的倒钝处理，既避免安装调试过程中划伤操作人员，也能减少热处理或者表面处理过程中的应力集中点。

　　从安装边界来看，该支座的安装面为完整平面，能够完全贴合在设备的钢结构侧壁、型材安装面或者混凝土预埋板面上，安装后挂钩的突出距离控制在合理范围，不会占用过多的设备周边操作空间，挂钩的最低点与安装板底面保持足够的高度差，挂接构件后不会与安装面发生摩擦碰撞。在受力校核层面，三角形加强筋的厚度设置为安装板厚度的0.8倍，既能够提供足够的抗弯支撑，也不会因为筋位过厚导致铸造或者钣金折弯加工时出现成型缺陷，挂钩的最薄截面位置经过载荷验算，能够满足额定静载下的强度要求，不会出现塑性变形。

　　这类结构相比分体式焊接的挂钩支座，一体成型的结构不存在焊缝疲劳失效的风险，长期在振动工况下使用的可靠性更高，同时零件的加工工艺性更好，既可以采用钣金切割折弯成型，也可以采用铸钢或者铝合金压铸成型，能够适配不同的载荷等级与使用成本需求。在实际选型应用时，可根据挂载的载荷大小选择对应材质的成品，轻载场景下选用铝合金材质即可满足防锈与减重需求，重载场景下选用Q235或者45号钢材质并做表面发黑或者镀锌处理，提升耐腐蚀性能，延长户外或者潮湿工况下的使用寿命。
