带方形安装法兰的立式支撑轴承结构

　　在轻工输送线、小型自动化专机、脚踏操作机构这类对回转支撑有低负载、高安装便捷性需求的场景里，这类带方形安装法兰的立式支撑轴承是十分常用的回转支撑部件。不同于标准深沟球轴承需要配套设计轴承座、端盖、密封结构的复杂装配流程，这类集成式支撑轴承把轴承回转主体和安装法兰做成一体化结构，现场安装时不需要额外加工轴承座的配合止口，只需要在安装基板上对应法兰安装孔的位置加工通孔，用螺栓穿过法兰上的三个沉头安装孔直接锁紧，就能完成轴承的固定，大幅降低了现场装配的加工要求和装配工时。

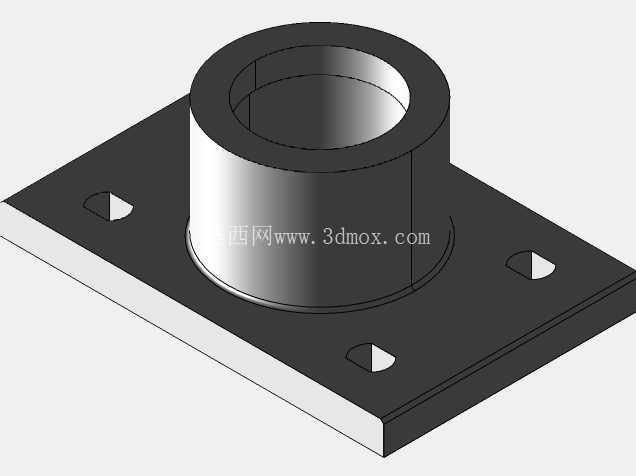

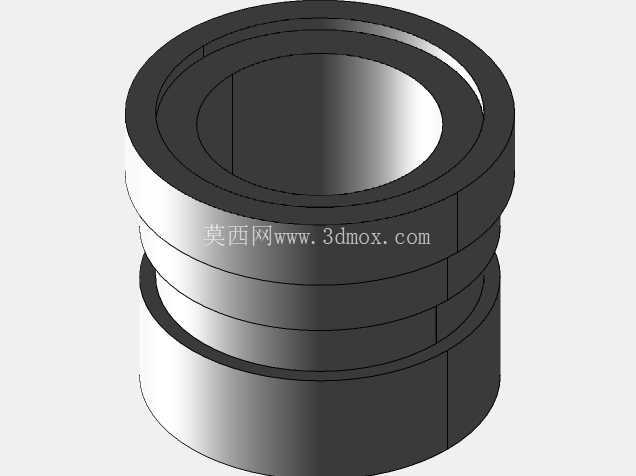

　　从实际功能来看，这类轴承主要承担径向载荷为主、小部分轴向载荷的回转支撑需求，常见于脚踏操作机构的踏板转轴支撑、小型输送线的从动辊端支撑、工装夹具的回转定位轴支撑这类工况，工作转速普遍不高，大多在每分钟百转以内，对回转精度的要求处于中等水平，重点要求安装便捷、运行稳定、维护成本低。轴承的主体回转部分采用阶梯式圆柱结构，内层是和转轴配合的轴孔，中间层是内置滚动体的轴承主体，外层和安装法兰连为一体，法兰上的三个安装孔采用均匀分布的布局，每个安装孔都做了沉头设计，螺栓锁紧后螺栓头不会突出法兰表面，避免和周边运动部件发生干涉，同时沉头结构也能让安装面完全贴合设备基板，不会因为螺栓头突出导致安装倾斜，影响轴承的回转同轴度。

　　设计这类结构的时候，首先要确认的是安装边界尺寸：方形法兰的边长要匹配安装位置的空间，不能超出安装基板的范围，同时法兰的厚度要满足螺栓锁紧的强度要求，避免螺栓锁紧时法兰发生变形，导致轴承内圈和外圈的同轴度超差，运转时出现卡滞、异响的问题。轴承主体的高度要根据转轴的支撑跨距来确定，支撑跨距越大，轴承主体的高度也要相应增加，保证转轴回转时的支撑刚度，避免转轴出现挠曲变形，影响传动稳定性。安装孔的位置设计要避开设备基板上的加强筋、走线槽等已有结构，三个安装孔的中心距要和常用的安装标准匹配，方便用户直接替换同类型的支撑部件，不需要重新加工安装孔位。

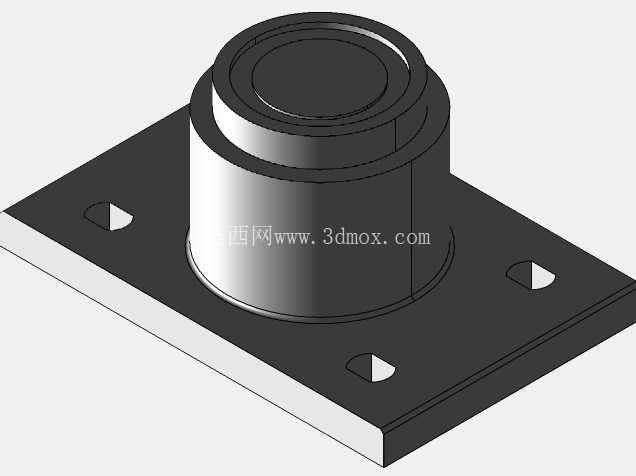

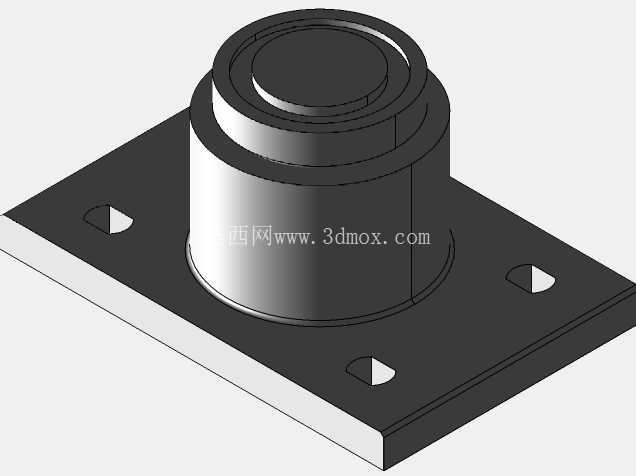

　　从结构细节来看，轴承主体的顶部做了阶梯式的凸台结构，这个结构一方面可以作为转轴的轴向定位面，转轴安装时轴肩抵在这个凸台上，就能确定转轴的轴向位置，不需要额外设计轴用挡圈或者定位套来做轴向限位；另一方面这个凸台也可以作为密封结构的安装位，在多粉尘、有少量切削液飞溅的工况下，可以在凸台位置加装密封圈，避免粉尘、液体进入轴承内部，延长轴承的使用寿命。法兰和轴承主体的连接位置做了圆角过渡，避免应力集中，因为轴承承受径向载荷的时候，法兰和主体连接的位置是应力集中的区域，如果采用直角过渡，长期受交变载荷的作用容易出现裂纹，圆角过渡可以分散应力，提升结构的疲劳强度。

　　实际选型应用的时候，需要先确认转轴的轴径和轴承内孔的配合公差，一般回转支撑的场合采用间隙配合或者过渡配合，方便转轴的安装和拆卸，如果是需要高精度回转的场合，可以采用小过盈配合，但要注意压装的时候不能直接敲击轴承主体，要通过工装均匀施压，避免轴承内部的滚动体受损。安装时要保证安装基板的平面度，因为这类集成式轴承的安装面是和法兰底面完全贴合的，如果安装基板平面度太差，螺栓锁紧后法兰会发生变形，导致轴承内外圈倾斜，滚动体的受力不均匀，运转时会出现异响、发热的问题，大幅缩短轴承的使用寿命。日常维护的时候，因为这类轴承大多采用预填润滑脂的密封结构，不需要频繁加注润滑脂，只需要定期检查安装螺栓是否松动，轴承运转是否有异常异响就可以，维护成本远低于需要配套轴承座的分体式轴承结构。

　　在脚踏操作机构的应用场景里，这类轴承的优势尤其明显，脚踏机构需要频繁承受踏板踩下时的径向冲击力，法兰式的安装结构可以把冲击力均匀分散到整个安装基板上，不会像单螺栓固定的轴承那样出现松动的问题，同时立式的结构可以让踏板转轴保持水平状态，踩下踏板的时候回转阻力小，操作手感顺畅，不会出现卡滞的情况。在小型输送线的从动辊端应用时，这类轴承可以直接安装在输送线的侧梁上，不需要额外焊接轴承座，安装效率提升明显，而且后期更换的时候只需要拆下三个安装螺栓就能把整个轴承拆下来，不需要拆卸输送辊的其他部件，维护十分便捷。
