Creo填料函零件装配与工程图设计

　　在流体输送、压力容器、泵阀类设备的穿轴密封场景中，填料函是实现轴系与腔体间动密封、静密封的核心结构件，其设计合理性直接决定设备运行过程中的介质泄漏率、轴系磨损速率与维护周期。这套填料函的三维设计完整覆盖了从单个零件建模、组件装配约束到工程图输出的全流程，可直接作为同类密封结构设计的参考模板，适配多数低压、中温工况下的旋转轴或往复轴密封需求。

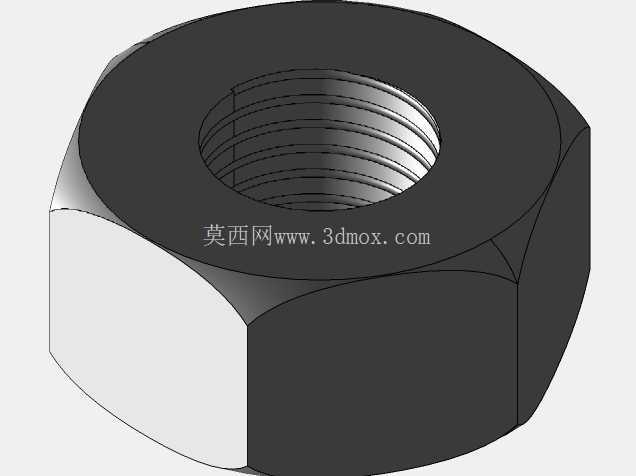

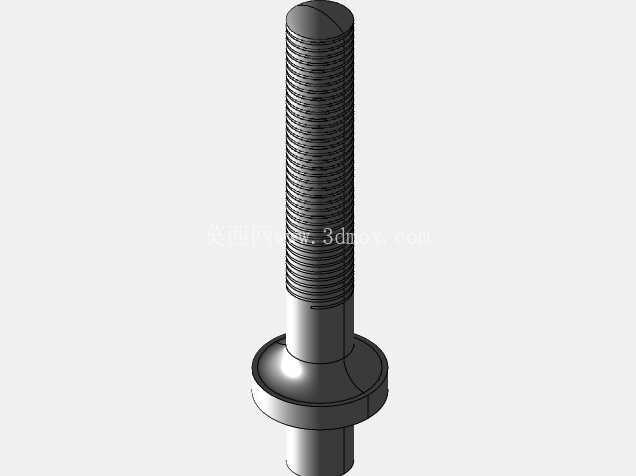

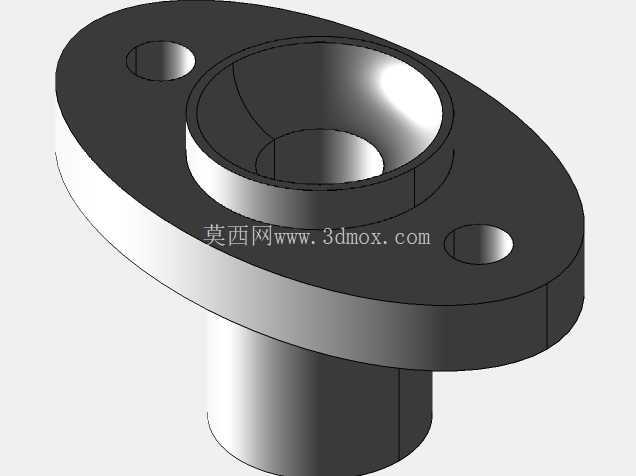

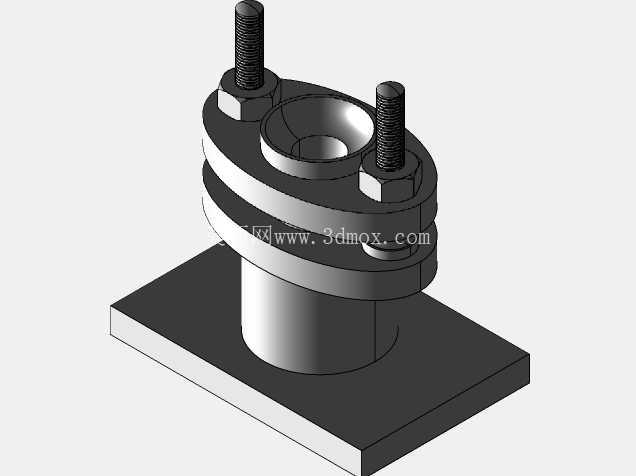

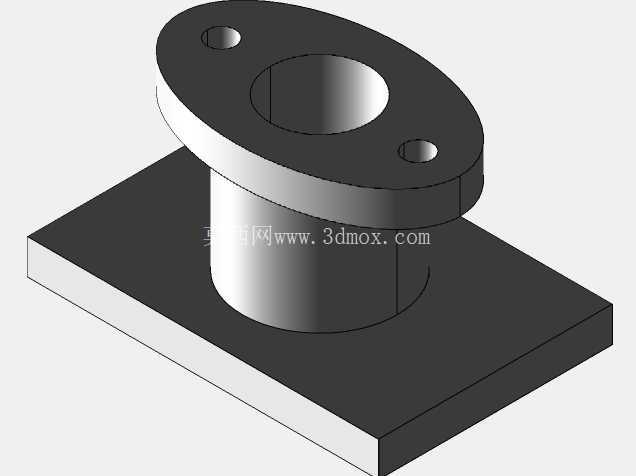

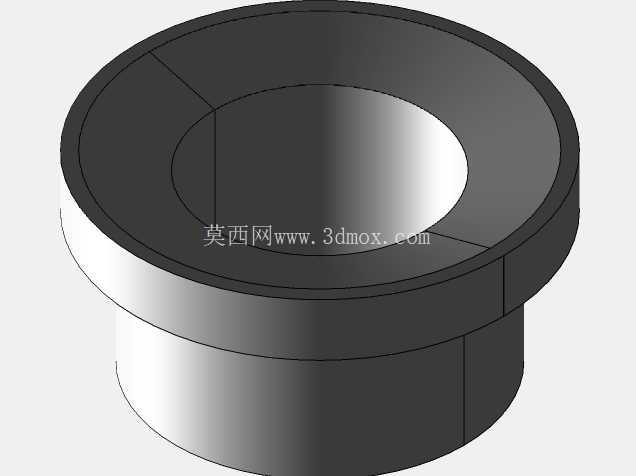

　　从结构组成来看，整套填料函包含本体、压盖、衬套、填料压柱、锁紧螺母五个核心零件，各零件的配合公差经过反复校核，能够保证装配后无卡滞、密封间隙均匀。本体作为整个组件的安装基座，底部设置方形安装法兰，法兰面预留四个螺栓过孔，可直接通过螺栓紧固在设备腔体的密封端面上，法兰与腔体接触面需设置密封垫安装槽，避免介质从安装结合面泄漏；本体内部为阶梯通孔，大直径段用于容纳填料组，小直径段与轴之间保留0.2-0.5mm的间隙，既避免轴转动时与本体发生刮蹭，又能限制填料被介质压力挤出。压盖为带两个螺栓耳的环形结构，通过两根贯穿螺栓与本体连接，拧紧螺栓时压盖轴向挤压填料腔内的软填料，使填料产生径向变形抱紧穿轴，实现轴与腔体间的密封；压盖内孔与轴的间隙控制在0.3-0.6mm，间隙过大会导致填料被挤出，间隙过小则容易在轴跳动时发生刮磨。衬套安装在本体填料腔的底部，采用耐磨铜合金材质，一方面为轴提供径向支撑，减少轴运转时的径向跳动量，另一方面阻挡填料腔内部的填料向设备腔体侧窜动，衬套与本体的配合采用H7/h6间隙配合，便于磨损后快速更换。填料压柱为环形结构，设置在压盖与填料组之间，能够将压盖的锁紧力均匀传递到整个填料端面，避免局部压力过大导致填料磨损不均。锁紧螺母配合螺栓使用，可精准控制压盖的进给量，运行过程中出现填料磨损泄漏时，无需拆卸组件即可通过拧紧螺母补偿填料的压缩量，快速恢复密封性能。

　　在设计思路上，这套结构优先考虑了现场维护的便捷性，所有零件均采用回转类结构加少量安装特征，加工工艺性好，无复杂曲面或特殊加工要求，普通车削设备即可完成全部零件的加工；填料腔的深度按照5-7圈标准填料的填充量设计，既保证足够的密封比压，又避免填料过多导致压盖锁紧力过大、轴摩擦损耗升高。安装边界方面，整套组件总高度根据适配轴径的不同可灵活调整，本次设计适配直径20mm的穿轴，底部安装法兰尺寸为80mm×80mm，螺栓孔中心距为60mm，安装时需保证组件内孔与设备轴的同轴度误差不超过0.1mm，否则会出现偏磨导致密封失效。

　　从工程应用角度看，这类填料函结构广泛应用在清水泵、输油管道阀门、小型反应釜搅拌轴的密封位置，相比机械密封结构，其成本仅为机械密封的1/5-1/3，且对轴的表面粗糙度要求更低，维护时只需更换填料即可恢复密封性能，适合工况稳定、维护频率较高的通用工业场景。建模过程中各零件的特征参数均设置为可编辑状态，修改轴径、法兰尺寸、填料腔深度等参数即可快速生成不同规格的填料函模型，大幅缩短同系列产品的设计周期；装配过程中采用了同轴、面贴合、螺栓同轴等完整约束，可直接用于干涉检查、装配模拟，生成的工程图包含完整的尺寸标注、形位公差、表面粗糙度要求与零件明细表，可直接用于指导生产加工。
