内燃机用ω型燃烧室活塞结构设计

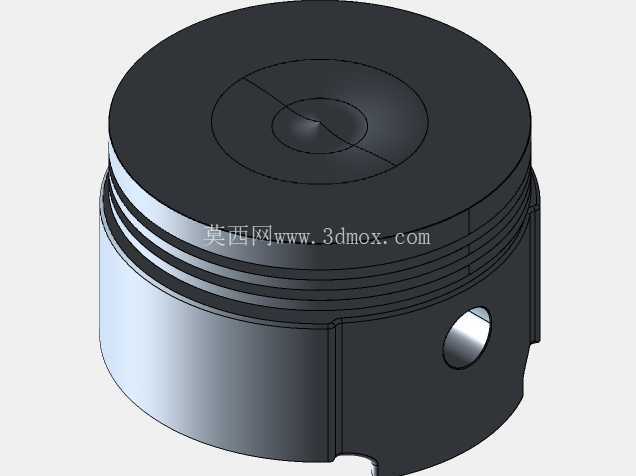

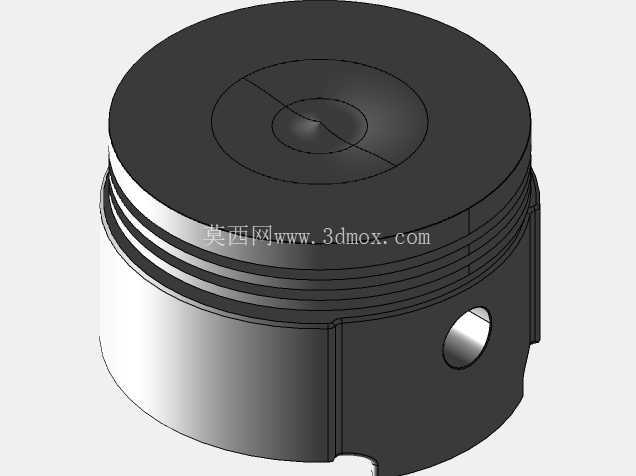

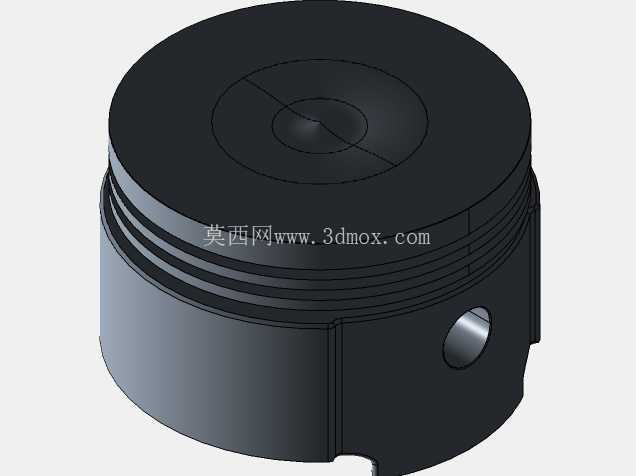

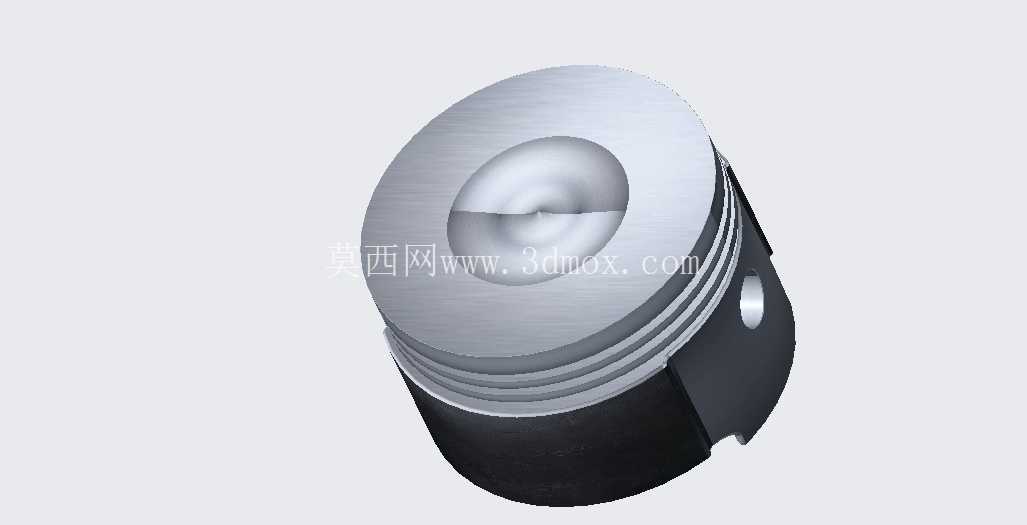

　　这款活塞的设计核心围绕内燃机往复做功工况展开，顶部采用ω型凹坑燃烧室结构，是直喷式内燃机活塞的典型构型，凹坑的曲面弧度经过匹配喷油器油束夹角设计，能够引导燃油喷射后在燃烧室内形成均匀的油气混合气，避免燃油撞壁导致的燃烧不完全、积碳堆积问题，凹坑边缘的过渡圆角做了圆滑处理，可降低燃烧过程中热应力集中，减少顶部热疲劳开裂的风险。活塞头部设置了多道环槽，从上至下分别对应气环与油环的安装位，气环槽的宽度精度控制在微米级，保证气环装入后能够紧密贴合缸壁，实现燃烧室的密封，防止做功冲程的高压燃气窜入曲轴箱；油环槽位置设计了回油孔，能够将油环从缸壁刮下的多余润滑油导回曲轴箱，避免润滑油进入燃烧室参与燃烧造成积碳与机油消耗过高。

　　活塞裙部做了型线修正，并非正圆柱结构，而是根据热膨胀量与侧压力分布设计了中凸变椭圆型面，冷态下裙部与缸壁存在微小间隙，发动机达到工作温度后，裙部膨胀能够均匀贴合缸壁，既避免冷启动敲缸，又能防止热态下活塞卡滞在缸筒内，裙部的活塞销座孔采用了异形销座结构，销孔内侧做了应力卸荷槽，能够分散活塞往复运动时销座承受的交变冲击载荷，避免销座位置出现疲劳裂纹。在实际应用场景中，这类活塞多用于小排量乘用车汽油机，工作过程中需要承受最高超过10MPa的燃烧爆发压力，以及往复运动产生的惯性力，因此活塞本体采用铝合金材质锻造，兼顾轻量化与高温强度，相比铸铁活塞能够降低往复运动质量，减少曲轴连杆机构的惯性负载，提升发动机的转速响应能力。

　　安装边界方面，活塞的总高度、环槽位置、活塞销直径与偏心量都需要与对应缸径的缸筒、连杆小头尺寸完全匹配，活塞销与销座孔采用全浮式配合，冷态下存在微量过盈，工作温度下达到间隙配合，保证活塞销能够在销座与连杆小头内自由转动，均匀磨损。设计过程中需要重点考虑活塞的热变形补偿，不同区域的壁厚差异会导致工作时温度分布不均，顶部燃烧室区域温度最高可达300℃以上，裙部温度相对较低，因此壁厚设计上顶部较薄、裙部适当加厚，同时在环槽区域预留热膨胀间隙，避免环槽受热变形导致活塞环卡滞失效。活塞表面的裙部位置做了石墨涂层处理，能够降低冷启动时的摩擦阻力，减少裙部与缸壁的磨损，提升发动机的冷启动性能与使用寿命。

　　在结构验证阶段，需要通过有限元分析模拟活塞在最大爆发压力、最高工作温度下的应力分布与变形量，确保各部位的应力值低于材料的屈服强度，同时变形量在允许的配合间隙范围内，避免出现拉缸、活塞断裂等失效问题。
