偏置圆销曲柄滑块振动传动机构

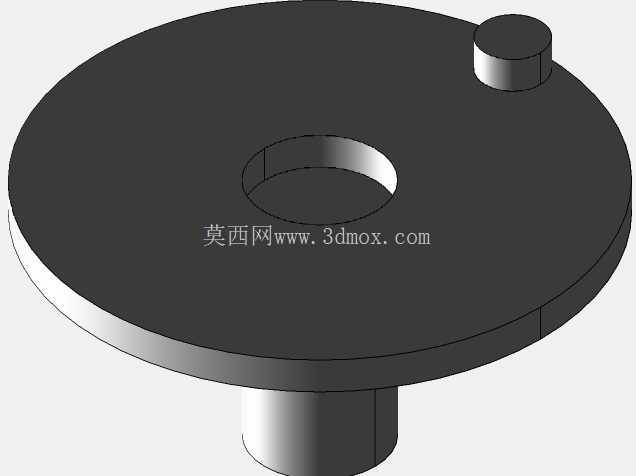

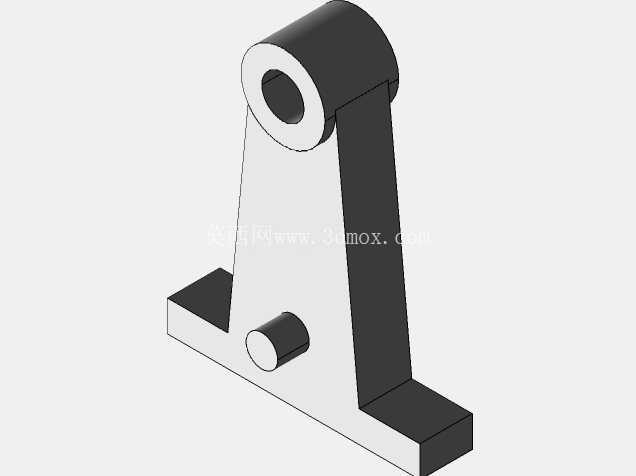

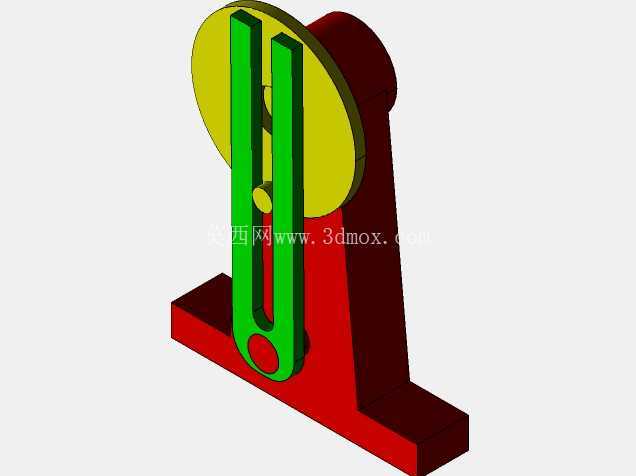

　　从结构设计逻辑来看，这套机构没有采用复杂的导轨滑块组件，而是直接在立式支座上集成了曲柄安装位与连杆的滑动导向面，红色的L型支座既是整个机构的安装基座，也承担了曲柄转轴的支撑作用，圆盘曲柄通过中心轴固定在支座上部的凸台位置，转轴的轴向定位依靠圆盘背面的轴肩与支座端面贴合，不需要额外设计轴端挡圈的安装空间，能压缩整个机构的轴向厚度。绿色的长连杆上开有通长的滑槽，套在曲柄端部的偏置圆销外侧，当圆盘做整周回转时，偏置圆销会在滑槽内上下滑动，同时带动连杆沿着垂直方向做往复运动，因为圆销相对曲柄中心存在固定偏心距，连杆的往复行程刚好是偏心距的两倍，这个参数可以根据实际设备的进给行程需求调整偏心距大小，不需要改动连杆与支座的主体结构，适配性很强。在小型刃具修磨、型材窄槽加工这类需要高频小行程往复动作的设备场景里，这类带圆盘的曲柄滑块结构是非常成熟的动力传递方案，区别于常规对心曲柄滑块，这套结构特意在连杆滑槽内设置了偏置圆销，配合圆盘曲柄的回转运动，能输出带有小幅横向振动分量的往复直线动作，刚好匹配磨刀机砂轮进给时的微幅振动需求，避免砂轮持续单一切削造成的刃口退火、崩边问题，也能在开槽机作业时让刀具产生微幅窜动，减少槽壁的积屑拉伤，提升加工面的光洁度。

　　安装边界方面，整个机构的基座底部是平整的安装面，上面预留了两个螺栓过孔，可以直接固定在设备的床身立板上，安装时需要保证曲柄转轴的轴线与设备的进给方向垂直，否则会出现连杆卡滞、偏磨的问题；机构的横向最大轮廓是圆盘的直径，纵向轮廓从基座底面到连杆最高位置的尺寸，刚好适配小型台式磨刀机、便携式开槽机的内部安装空间，不会和设备的砂轮罩、电机外壳产生运动干涉。实际运行过程中，这套机构的运动副只有两处，一处是曲柄与支座的转动副，另一处是偏置圆销与连杆滑槽的滑动副，没有多余的传动环节，传动效率能保持在较高水平，日常维护只需要定期在滑槽与圆销的接触位置涂抹润滑脂，就能避免长时间运行出现的磨损异响。

　　和常规的曲柄滑块机构相比，这套结构省去了单独的滑块与导轨零件，连杆自身同时承担了传动与滑动导向的作用，零件数量更少，加工难度更低，只需要保证连杆滑槽的直线度、圆盘曲柄的偏心距精度，就能满足运行要求，非常适合小型加工设备的低成本量产需求。在磨刀机上应用时，连杆的输出端可以直接连接砂轮的进给拖板，往复运动带动砂轮持续接触刃口，叠加的微幅振动能让磨粒的切削轨迹更分散，不会在刃口上留下连续的磨痕，修磨出的刃口锯齿更均匀，切削时的排屑性能更好；在开槽机上应用时，连杆输出端连接开槽刀具的刀座，往复动作带动刀具完成切削进给，微幅振动能让切屑更顺利排出槽腔，避免卡屑造成的槽宽超差、刀具崩损问题。

　　设计这套结构时，需要重点校核偏置圆销的剪切强度，因为圆销是整个机构的受力核心，曲柄传递的扭矩全部通过圆销作用在连杆上，圆销与曲柄的连接采用过盈配合，避免运行过程中出现松脱；连杆滑槽的两侧需要设计轻微的倒角，避免圆销滑动时出现锐角刮擦，降低润滑脂的流失速度；支座的立板厚度需要根据曲柄的受力大小调整，避免转轴位置出现应力变形，导致曲柄转动卡滞。整个机构的运动轨迹经过验证，当曲柄以恒定转速回转时，连杆的往复运动速度按照正弦规律变化，在行程两端的速度为零，中间位置速度最大，这个运动特性刚好匹配磨削、开槽加工的切削力变化规律，行程两端进给速度慢，能避免刀具切入切出时的冲击，中间位置速度快，能提升加工效率，不需要额外添加变速结构就能匹配加工工艺的需求。
