国际象棋棋子马立体造型结构设计

　　这款棋子马的结构设计，最初是承接文创棋牌产品定制项目时的落地需求，日常除了作为标准国际象棋的对局用子，也可单独作为桌面装饰摆件、文创周边衍生产品的结构原型，适配桌游生产、工艺礼品加工、教学教具制作等多个场景的使用需求。从实际使用维度考量，作为对局棋子，首先要满足日常手持挪动的握持手感，还要兼顾棋盘上摆放的稳定性，避免对局过程中轻微触碰就倾倒移位，同时作为可批量加工的产品结构，要适配注塑、3D打印、金属压铸等多种常见加工工艺的成型要求，减少后续生产环节的结构改造成本。

　　设计过程中最先敲定的是底座部分的结构参数，底座采用下宽上窄的阶梯式圆台结构，底部接触平面做了0.2mm的微倒角处理，既可以避免加工后底边出现锋利毛边划伤棋盘表面或使用者手指，也能让棋子放置时与棋盘平面的贴合度更好，不会因为底边微小的加工翘曲导致放置不稳。底座的整体高度控制在总高度的三分之一左右，重心落在底座中心偏下位置，经过实际摆放测试，倾斜30度以内松开棋子都能自动回正，完全满足日常对局使用的稳定性要求，底座的外径尺寸参考主流国际象棋赛事的棋子规格设定，和同套的兵、车、象、后、王等棋子底座尺寸形成统一的规格梯度，不会出现整套棋子尺寸比例失调的问题。

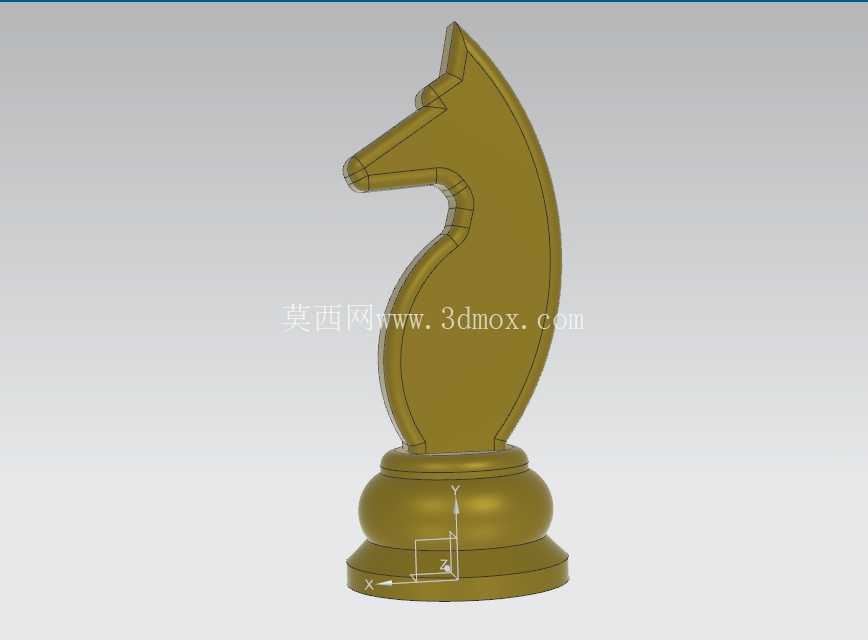

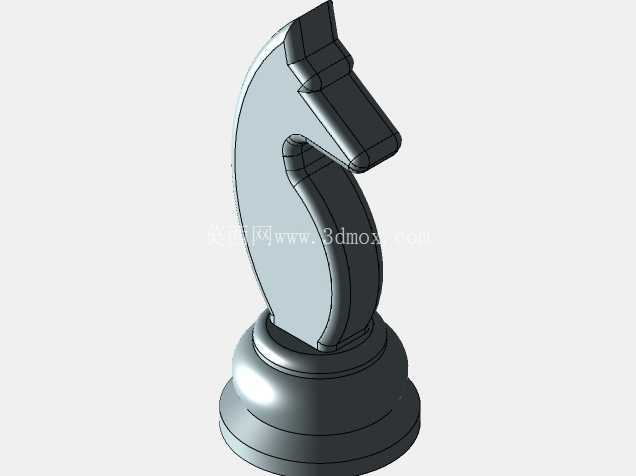

　　马头部分的造型设计没有完全照搬传统木质棋子的平面雕刻样式，而是做了曲面流线型的过渡处理，从马头顶部的尖状造型顺着颈部曲线平滑过渡到底座衔接位置，整个外轮廓没有尖锐的凸起棱角，所有曲面交接位置都做了R1以上的圆角过渡，一方面是避免加工和使用过程中出现应力集中导致的结构断裂，尤其是采用PLA、树脂等脆性材料3D打印制作时，过小的圆角很容易在轻微磕碰时出现崩边断裂的问题；另一方面流畅的曲面造型也能提升棋子的整体质感，不管是做哑光塑料质感、金属电镀质感还是木质喷涂质感，都能呈现出不错的外观效果。马头侧面的轮廓还原了国际象棋马的经典识别特征，嘴部、鬃毛位置的线条做了简化处理，没有做过于细碎的凹凸结构，既可以降低建模和加工的复杂度，也能避免日常使用过程中缝隙积灰难以清理的问题。

　　建模过程中采用了全参数化的草图构建逻辑，先在基准平面绘制出棋子马的侧轮廓草图，所有尺寸都做了参数关联，后续如果需要调整整套棋子的比例尺寸，只需要修改总高度参数，整个模型的所有曲面、底座尺寸都会按比例自动更新，不需要重新绘制轮廓。曲面构建采用回转加扫掠的组合方式，底座部分直接用回转命令生成，保证圆度和同轴度，马头部分用侧轮廓作为引导线，配合不同高度位置的截面轮廓做扫掠成型，所有曲面之间都做了G1连续过渡，不会出现曲面棱线断层的问题。模型的壁厚设计参考了不同加工工艺的要求，如果是注塑生产，整体壁厚控制在2mm均匀厚度，避免出现壁厚不均导致的缩痕、气泡问题；如果是3D打印制作，可以根据需求调整为实心或者15%填充率的空心结构，不需要额外修改外轮廓结构。

　　从安装和适配边界来看，这款棋子马不需要额外的安装固定结构，直接放置在标准国际象棋棋盘上即可使用，棋盘方格尺寸适配主流的50mm到65mm规格的赛事及家用棋盘，底座外径不会超过单格棋盘的边长，摆放时不会和相邻格子的棋子产生干涉。如果作为装饰摆件使用，只需要在底部增加防滑毛毡粘贴的预留平面，不需要改动主体结构，就可以直接作为桌面文创摆件使用，适配办公桌、展示柜、家居软装等多个摆放场景。在结构校验阶段，还针对不同材料的加工做了适配调整，比如采用金属压铸工艺生产时，在马头和底座的衔接位置做了1度的拔模斜度，方便生产时脱模；采用木质数控铣削加工时，将侧面的曲面曲率调整为三轴机床可加工的范围，不需要五轴设备就能完成加工，大幅降低生产端的设备成本。整个模型的结构没有复杂的内部装配关系，属于单体一体式结构，不需要后续组装工序，生产完成后只需要做表面打磨、喷涂处理就可以直接投入使用，非常适合批量生产加工。
