四缸内燃机曲轴结构设计三维数模

项目分类:通用机械零部件 发布时间:2025-01-05 ID:877437
  • 四缸内燃机曲轴结构设计三维数模
  • 四缸内燃机曲轴结构设计三维数模

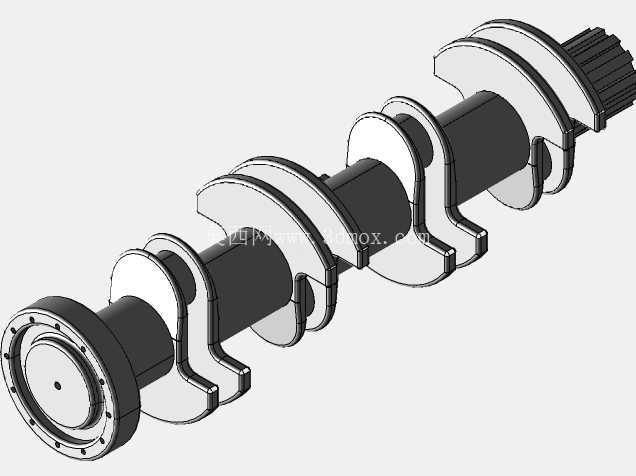

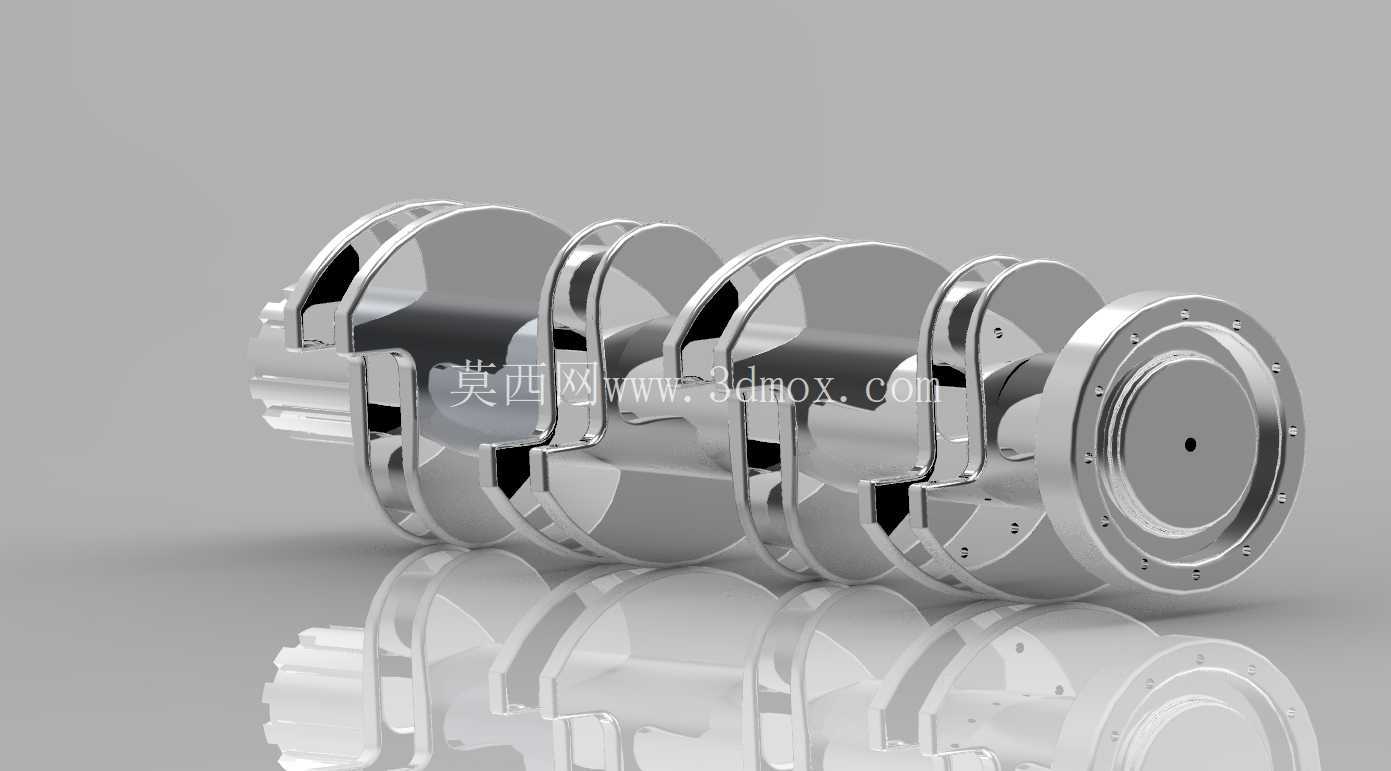

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套四缸机型的曲轴结构,完全按照量产直列四缸动力的载荷分布逻辑完成建模,所有曲拐的相位角、配重块的轮廓、轴颈的过渡圆角都匹配实际装机的受力要求。从实际应用场景来看,这类曲轴主要配套排量1.6-2.5L区间的直列四缸汽油机或柴油机,覆盖乘用车辆、小型工程机械、固定式发电机组的动力单元需求,工作过程中需要持续承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的复合载荷,因此结构设计上的每一处细节都直接关联动力单元的运行可靠性与NVH表现。

  从功能特性上看,该曲轴采用全支承结构设计,相邻两个曲拐之间都设置有主轴颈支撑,对应直列四缸机的缸心距排布,四个曲拐按照1-3-4-2的发火顺序完成相位布置,确保运转过程中各缸的惯性力能够尽可能实现自平衡,降低主轴承座的载荷波动。曲轴输出端设置有花键连接结构,用于对接飞轮或者动力输出端的传动组件,输入端的法兰盘结构用于安装正时齿轮、减振皮带轮等附件,法兰端的螺栓孔分布、定位销孔位置都严格匹配装机接口尺寸,保证装配时的同轴度要求。所有主轴颈与连杆轴颈的表面都设计有高精度的圆柱面结构,轴颈与曲柄臂的连接位置采用大圆角过渡设计,避免应力集中导致的疲劳断裂问题,这也是曲轴结构设计中控制疲劳寿命的核心要点——实际工程应用中,绝大多数曲轴的失效都出现在轴颈与曲柄臂的过渡圆角位置,因此建模过程中对圆角半径的参数化设置,完全参考成熟量产机型的设计规范,没有做简化处理。

  设计思路上,这套曲轴的配重块轮廓完全按照动平衡要求做了优化,每一块配重的质心位置、重量分布都对应抵消对应曲拐上连杆轴颈、连杆大头部分产生的旋转惯性力,以及活塞组件往复运动产生的一阶、二阶惯性力分量,减少曲轴运转过程中的不平衡量,降低发动机整机的振动水平。油道设计采用斜向贯通的内部油孔结构,从主轴颈表面的进油口通过内部斜孔连通到对应的连杆轴颈表面,确保压力润滑油能够持续输送到连杆轴承的摩擦副位置,形成稳定的油膜承载,建模过程中保留了油道的完整空间走向,没有做封堵或者简化,方便后续做润滑油路的流体仿真或者工艺性检查。

  从安装边界来看,该曲轴的主轴颈直径、连杆轴颈直径、各主轴颈之间的跨距、曲柄臂的厚度尺寸都匹配主流四缸发动机的缸体主轴承座安装空间,轴向定位的止推面设置在中间主轴颈位置,对应的止推片安装间隙、轴向窜动量的设计预留都符合内燃机设计的通用规范。曲轴前端的密封轴颈尺寸匹配常用的曲轴前油封规格,后端法兰与飞轮连接的止口深度、螺栓孔分布圆直径都满足装机时的同轴度要求,不需要额外做结构修改就可以直接用于动力总成的装配干涉检查、运动仿真分析。对于结构设计从业者来说,这套数模完整还原了量产曲轴的所有结构细节,没有做工艺简化或者特征省略,可以直接用于曲轴类零件的设计参考、有限元分析前处理、加工工艺路径规划的参考模型,也可以用于教学场景下讲解内燃机曲柄连杆机构的运动原理、受力分析逻辑。在实际的产品开发流程中,曲轴的设计需要反复迭代平衡重量、强度、动平衡性能三者的关系,这套数模的结构参数经过多轮调整,既保证了足够的结构强度储备,又尽可能降低了曲轴自身的旋转惯量,提升发动机的响应速度,配重块的外轮廓做了避让设计,确保曲轴运转过程中不会与缸体内部的加强筋、连杆大头、机油泵驱动组件发生运动干涉,所有的避让间隙都保留了实际装机要求的安全余量。
