活塞连杆轴装配传动机构设计

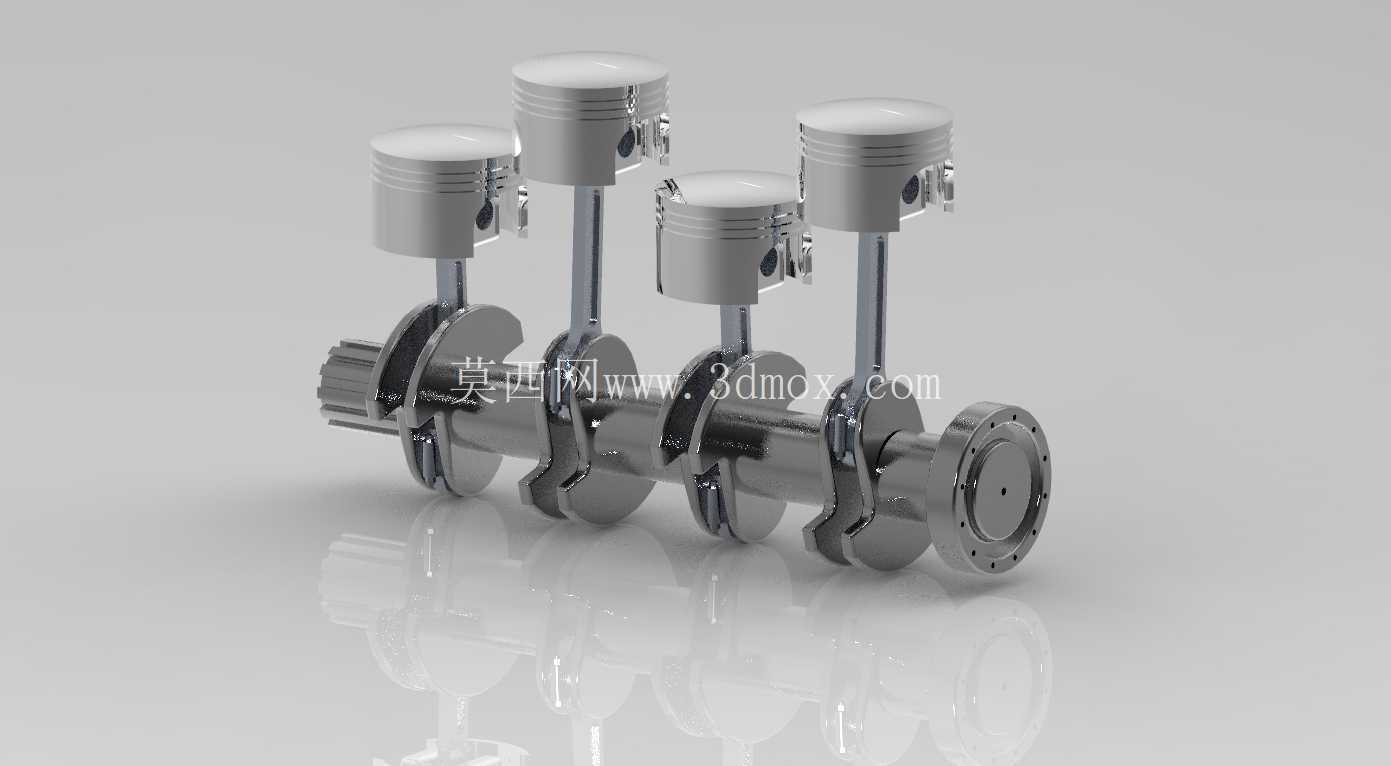

　　这套活塞连杆轴装配机构，是往复式动力设备核心运动转换单元的具象化设计呈现，日常在车用内燃机、小型通用汽油机、往复式压缩机、柱塞泵等设备的动力端都能看到它的身影，核心作用是把活塞承受的燃气压力或者流体推力，通过连杆的摆动传递转化为曲轴的旋转扭矩，反过来也能在压缩机这类设备里，把曲轴的旋转运动转化为活塞的往复直线运动，完成介质的压缩输送流程。

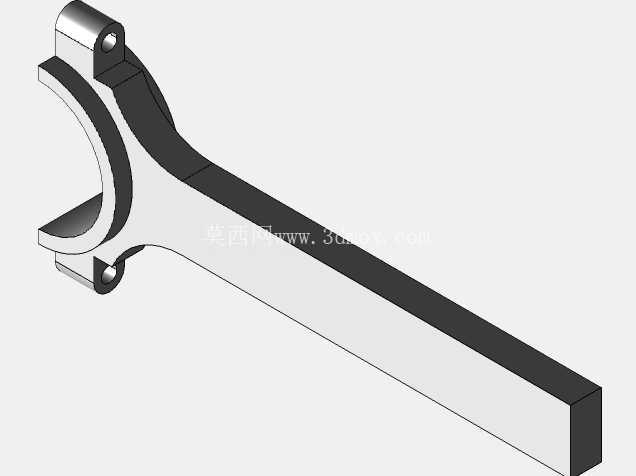

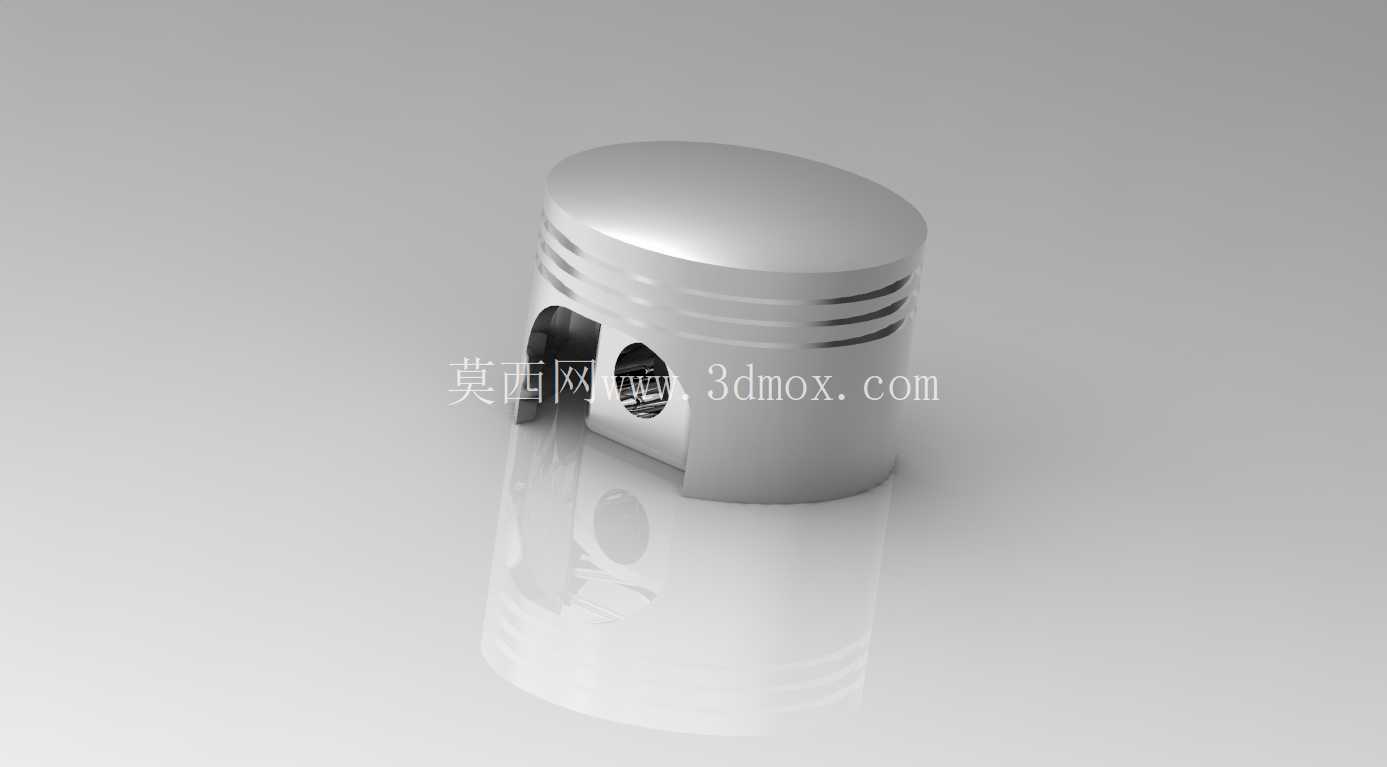

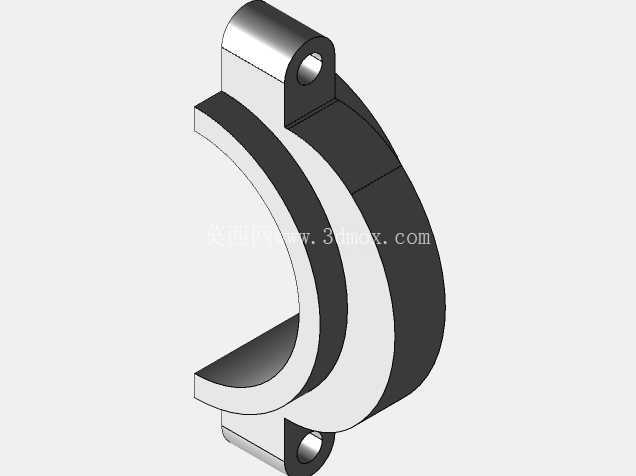

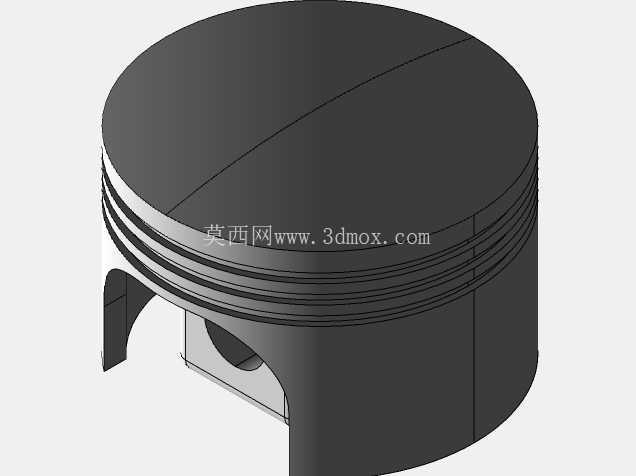

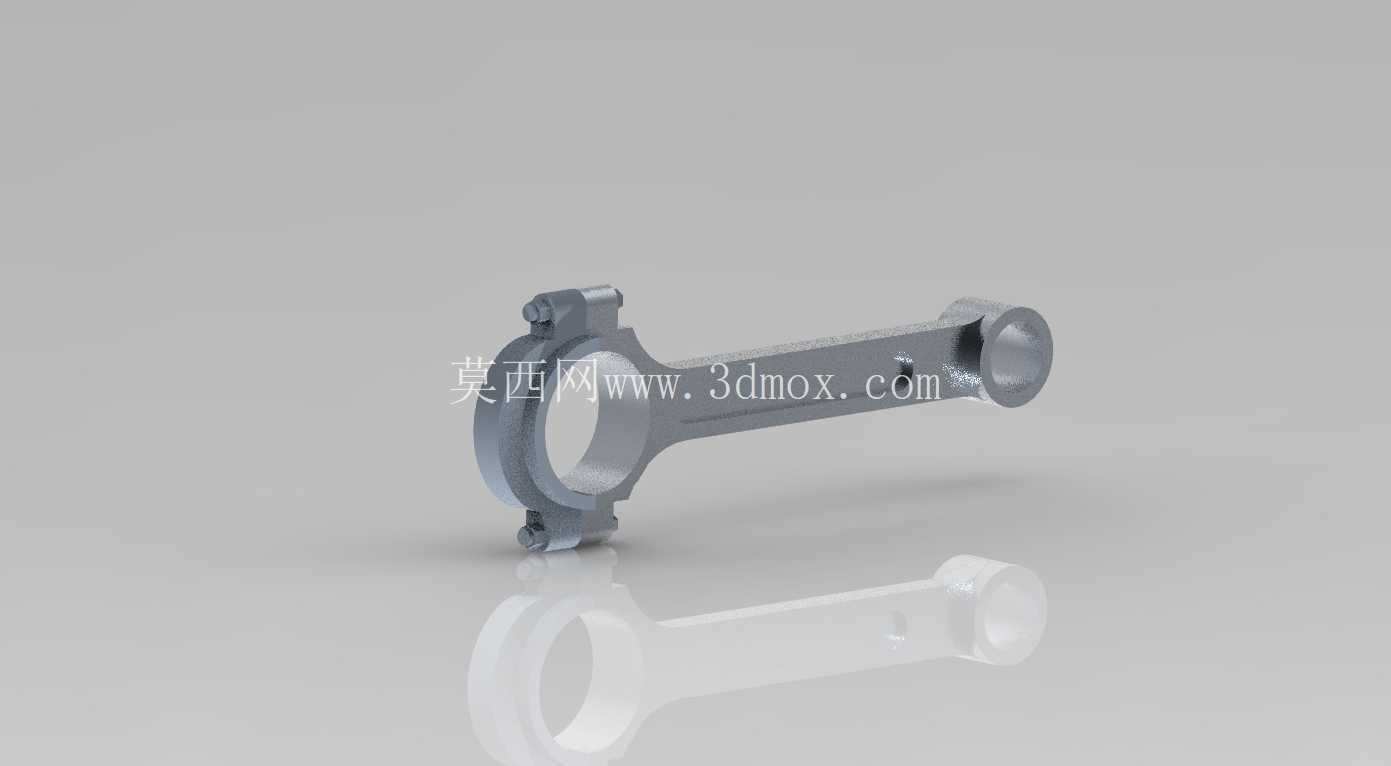

　　从功能特性来看，整个机构的运动副配合精度直接决定了整套动力设备的运行效率与寿命。活塞部分的环槽结构是为了安装气环与油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏导致动力损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与烧机油问题。活塞销孔与活塞销采用过渡配合设计，保证活塞与连杆小头的连接既可以灵活摆动，又不会出现过大的配合间隙产生敲击异响。连杆作为连接活塞与曲轴的中间传力部件，杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动过程中的惯性力，降低曲轴运转的动不平衡量。连杆大头采用剖分式结构，配套轴瓦安装在曲轴的曲柄销上，轴瓦表面的油槽结构可以引导润滑油进入摩擦副表面，形成稳定的油膜降低磨损。

　　设计过程中首先要确定的是曲柄半径与连杆长度的比值，这个参数直接影响活塞的运动行程、侧压力大小以及整个机构的整体高度。比值过大的话，活塞对缸壁的侧压力会显著提升，加剧缸套与活塞裙部的磨损，还会增大活塞运动的加速度，提升往复惯性力；比值过小则会导致连杆长度过长，整套机构的整体尺寸变大，不利于设备的紧凑化设计。活塞裙部的型线设计也需要重点考量，因为活塞在工作过程中会受热膨胀，同时受侧压力作用产生变形，所以裙部通常会设计成上小下大的锥形，同时带有一定的椭圆度，长轴垂直于活塞销方向，保证热态下活塞裙部与缸壁的配合间隙均匀，避免出现拉缸或者敲缸问题。

　　安装边界方面，活塞的外径尺寸需要与配套缸套的内径保持严格的配合公差，常温下的间隙通常控制在缸径的千分之零点五到千分之一区间，根据不同的材质与工作温度做适配调整。活塞销的长度需要略小于活塞销座的间距，避免销子两端伸出刮伤缸壁。连杆大头的剖分面需要严格对齐，螺栓按照规定的扭矩与顺序拧紧，避免连杆盖错位导致轴瓦偏磨。整个机构装配完成后需要做动平衡测试，根据曲轴的旋转半径与活塞连杆组件的重量，在曲柄的平衡块上去除多余重量，把运转过程中的振动控制在允许范围内。另外活塞环的开口间隙、侧隙、背隙都需要按照设计要求调整，开口间隙过小会导致热态下活塞环膨胀卡死刮伤缸壁，间隙过大则会出现密封不良漏气漏油的问题。

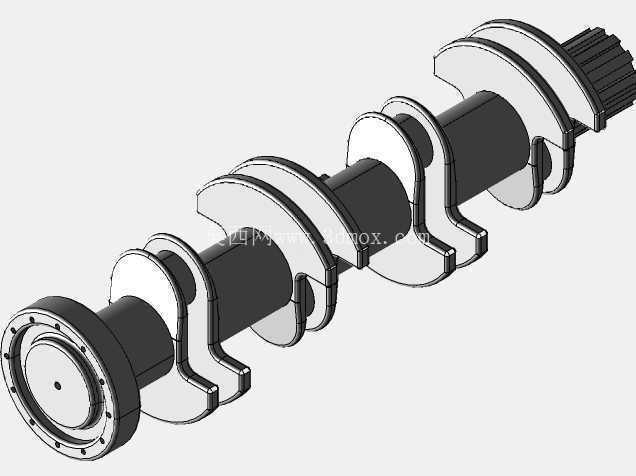

　　实际应用场景中，这套机构的参数调整会根据不同的设备需求做适配，比如高转速的摩托车发动机，会采用更短的活塞裙部、更轻的连杆组件来降低往复惯性力，适应高转速下的运动频率；而大型低速柴油机的活塞连杆组件则会更侧重结构强度，采用更厚的活塞顶部、更强的连杆杆身来承受更高的燃烧爆发压力。在压缩机应用场景下，活塞的密封结构会根据压缩介质的不同做调整，压缩易燃易爆介质时会采用无油润滑的活塞环结构，避免润滑油接触介质引发安全风险。整个机构的润滑路径设计也需要在建模阶段就考虑到位，曲轴内部的油道需要连通到曲柄销位置，通过压力润滑给连杆大头轴瓦供油，连杆小头的衬套则可以通过飞溅润滑或者杆身内的油道供油，保证各个运动副在工作时都能得到充分的润滑，减少摩擦损耗与故障概率。
