连杆式力放大切换传动机构结构设计

　　这套连杆式切换传动机构，核心依托刚性连杆与铰接接头的组合实现力的传递与放大，在各类需要小输入力驱动大负载切换动作的工业场景中有着广泛适配性。从实际应用场景来看，这类机构常被集成在小型工装夹具的快速夹紧单元、低压配电开关的操作端、小型检测设备的工位切换模组中，也可作为桌面级小型操作臂的基础传动结构，替代部分成本更高的齿轮传动或气动驱动方案，在手动驱动的工况下能大幅降低操作人员的施力强度，同时保证动作传递的精准性。

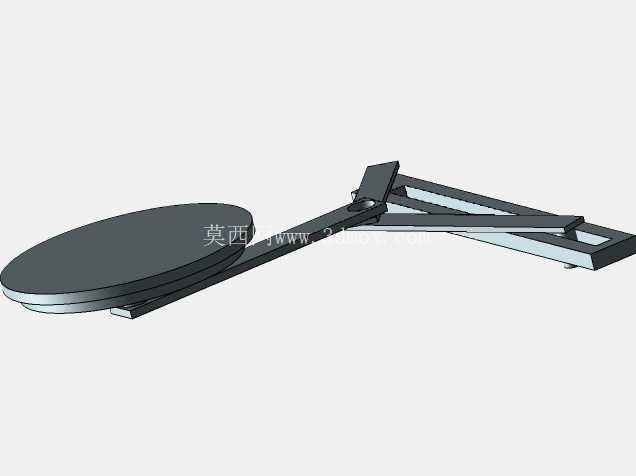

　　从功能特性层面分析，该机构的核心优势在于通过铰接点的位置排布，实现力的杠杆式放大，输入端的圆盘操作端作为施力点位，操作人员仅需在圆盘上施加较小的转动力矩，通过多段连杆的力矩传递，最终在输出端即可获得数倍于输入的作用力，足以驱动负载端完成切换、压紧、位移等动作。所有连杆之间采用销式铰链连接，铰接位置预留了标准的销轴安装孔位，装配时可根据实际负载需求选配不同直径的销轴，配合轴用挡圈实现轴向定位，铰接副的间隙可通过选配不同公差等级的销轴进行调整，既保证连杆转动的灵活性，又避免间隙过大导致的动作回程差，满足频繁切换工况下的传动精度要求。

　　设计思路上，整套机构遵循最短传动链原则，从输入端到输出端仅设置三段铰接连杆，减少了过多铰接点带来的累计误差与传动效率损耗。输入端的圆盘操作件采用大直径扁平结构，一方面增大了操作时的力臂长度，进一步降低输入力需求，另一方面扁平的盘面可适配加装操作手柄、防滑护套等附件，也可根据实际安装需求在盘面加工定位孔，配合限位销实现机构的档位锁定，避免负载端出现误动作。连杆主体采用等截面矩形金属杆件设计，杆件的截面尺寸经过受力校核，在满足额定负载下抗弯强度要求的同时，尽可能降低杆件自身重量，减少机构动作过程中的惯性冲击，连杆两端的铰接孔采用同轴度精加工，保证多段连杆装配后动作的平顺性，无卡滞、别劲的问题。

　　从外形尺寸与安装边界来看，整套机构展开状态下的总长度可根据实际使用场景调整连杆长度进行适配，当前结构的安装基准位于中部的固定铰接座位置，安装座上预留了两个对称的螺栓固定孔，可直接通过螺栓将机构固定在设备的安装基板上，固定孔的孔距符合通用小型工装的安装孔位标准，无需额外加工过渡连接板即可完成装配。输入端圆盘的下表面距离安装基准面的高度预留了足够的操作空间，操作人员的手部可顺利伸入圆盘下方完成转动操作，不会与安装基板产生干涉；输出端的连接位置设计为标准的铰接接口，可直接连接负载端的动作件，也可根据需求加装连接叉、万向接头等附件，适配不同方向的负载动作需求。

　　在实际选型应用时，需要注意根据负载端的最大作用力需求，核算各段连杆的受力情况，若负载较大可适当增大连杆的截面尺寸，或更换强度更高的合金钢材制作连杆；铰接位置的销轴建议采用表面淬火处理的材质，提升铰接副的耐磨性能，延长机构在频繁动作工况下的使用寿命。整套机构的运动轨迹经过仿真验证，在全行程动作过程中，各段连杆之间无运动干涉，输入端转动角度与输出端的位移量呈线性对应关系，便于操作人员精准控制输出端的动作位置，满足需要精准切换工位的使用需求。
