佳能6V直流微型驱动电机结构

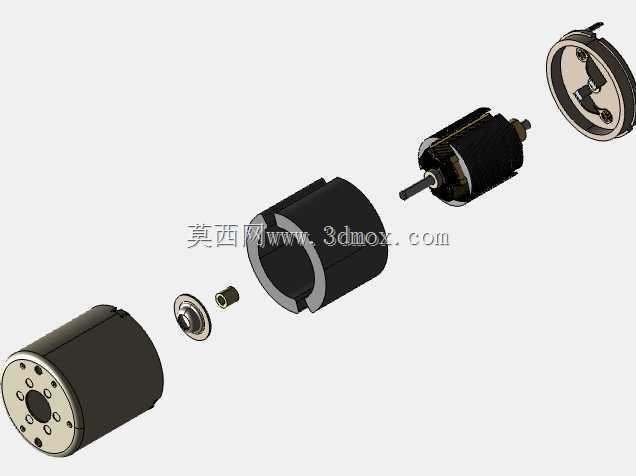

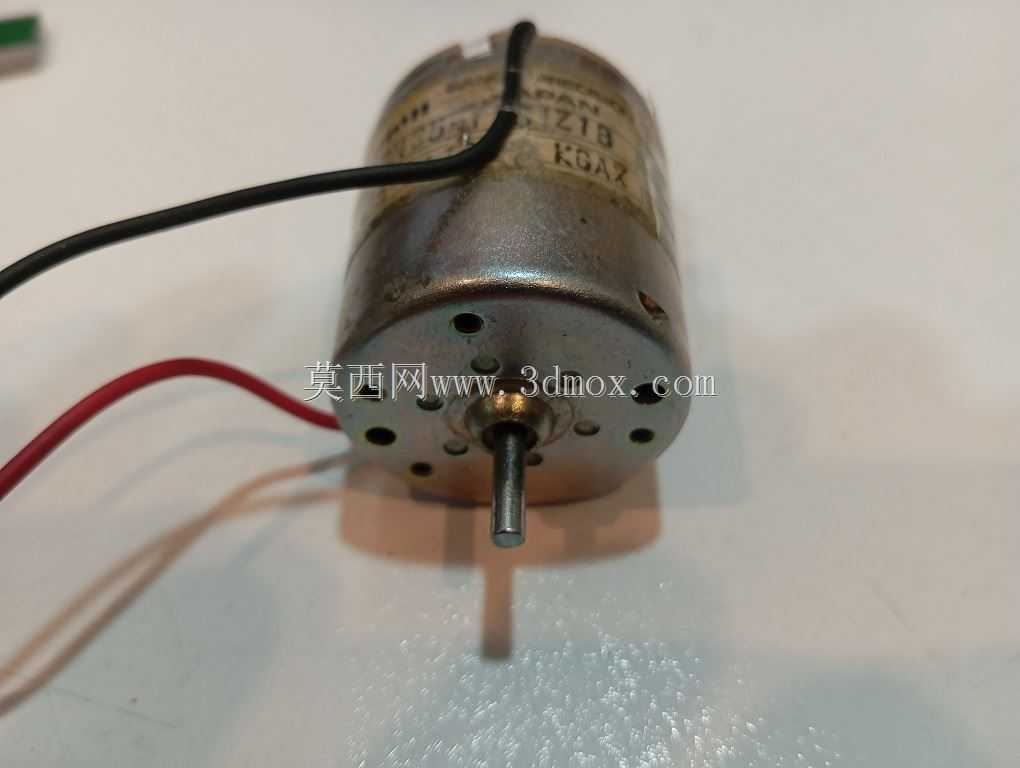

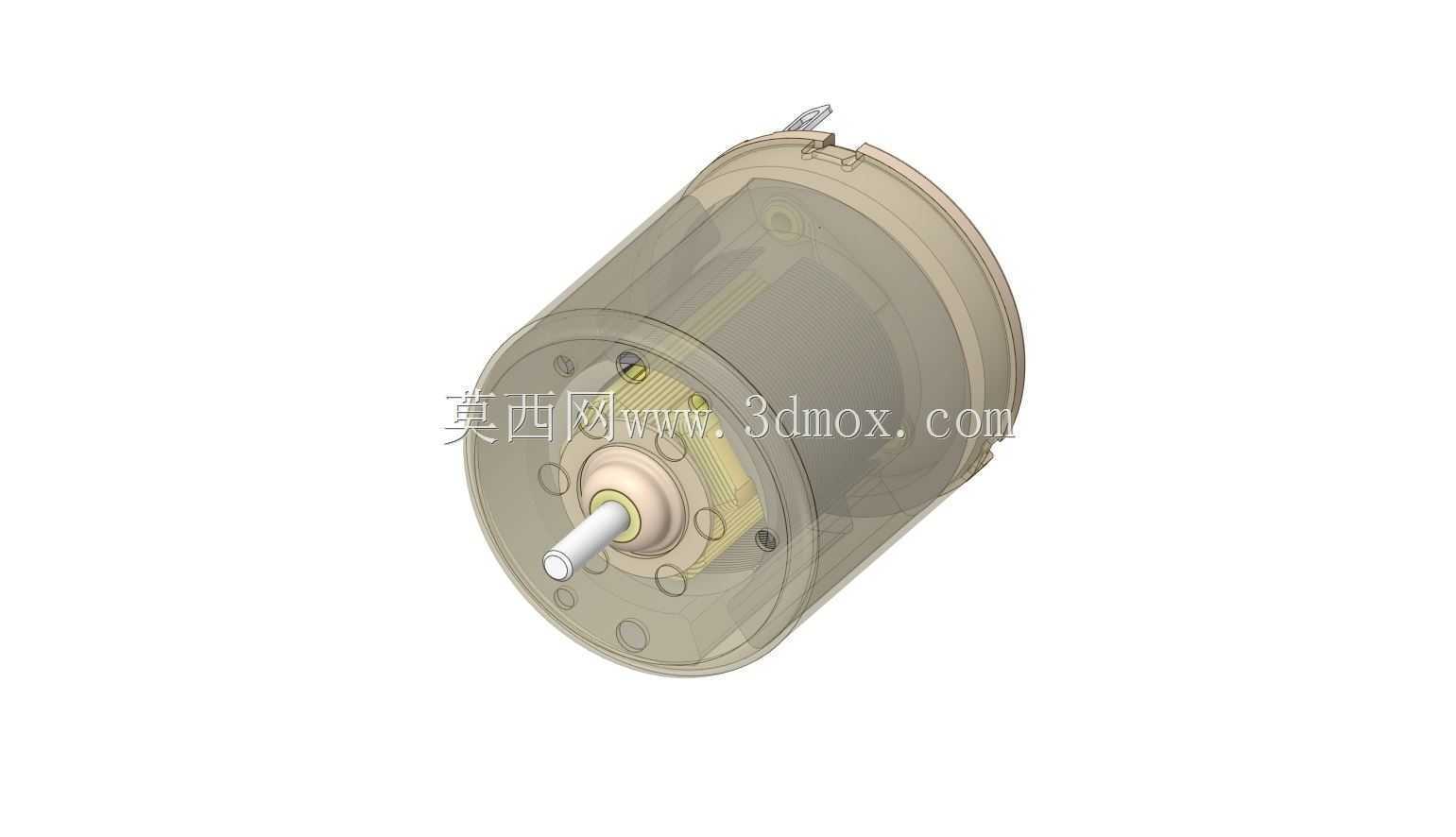

　　输出轴采用单出轴设计，轴径适配常规小型传动齿轮、带轮的安装孔径，轴伸长度经过匹配设计，既不会因为过长导致悬臂负载下轴端跳动超差，也不会因为过短造成传动件安装定位困难，轴端做了倒角处理，方便装配时快速导入传动件内孔，减少装配对位的时间成本。内部结构上，永磁体贴附在壳体内壁，提供稳定的定子磁场，电枢绕组采用多槽绕线结构，配合低接触电阻的换向器与碳刷结构，在6V额定供电下可以输出稳定的转速与扭矩，满足小型设备低负载连续运转的需求。这款6V微型直流电机，常见于小型影像设备、便携电子装置的动力输出场景，在消费类电子的小型传动机构里承担核心动力供给的角色，日常接触到的便携打印模组、小型镜头驱动单元、桌面级小型传动实验装置里，都能见到同规格产品的应用。从结构设计来看，整机采用圆柱形金属外壳封装，端盖与壳体通过卷边压合实现密封，既可以保护内部的电枢、换向器、永磁体定子组件，也能在设备紧凑安装空间内提供足够的结构强度，避免装配过程中挤压造成内部绕组形变。

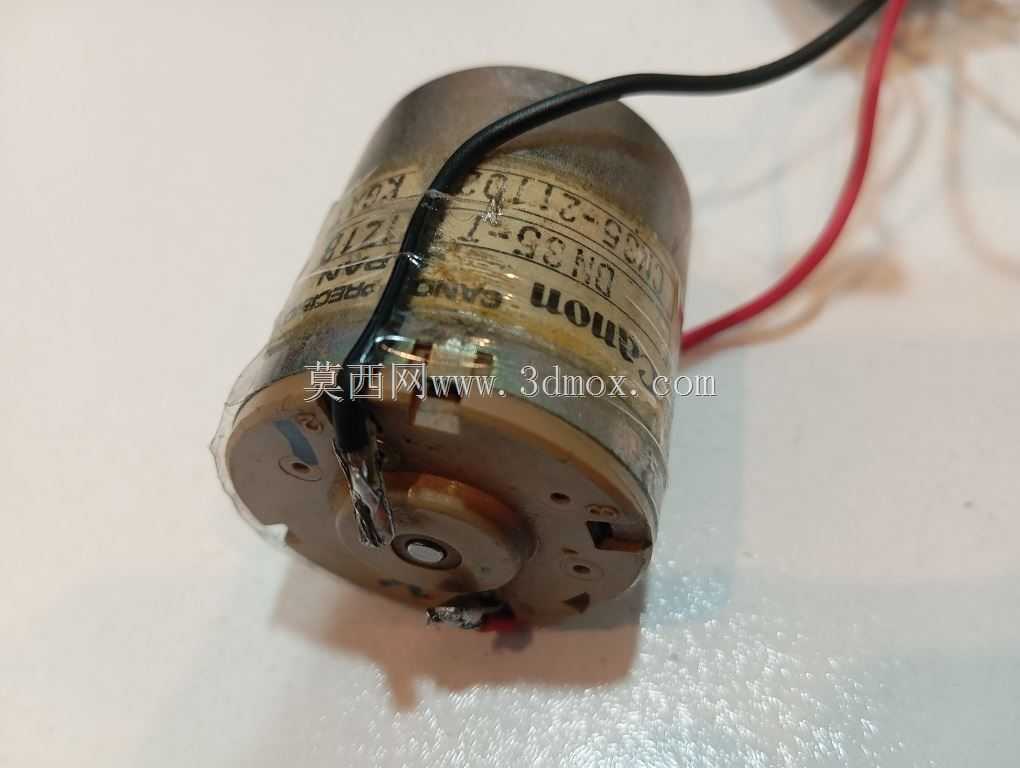

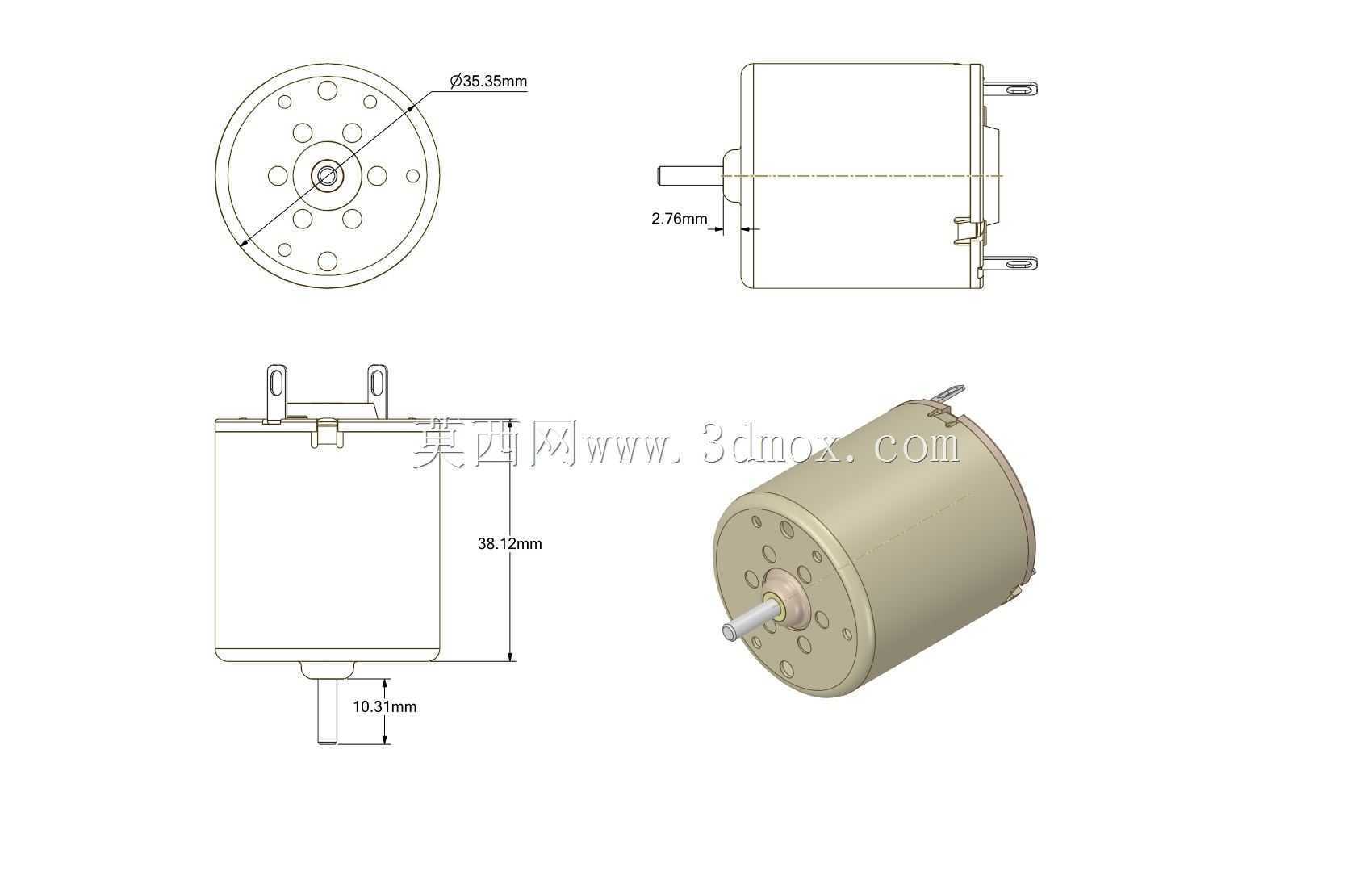

　　从安装边界来看，电机本体的外径属于微型电机常规尺寸，机身长度适配紧凑安装空间，端盖上预留的两个安装凸耳带有定位孔，可以通过螺丝直接固定在设备的安装基板上，不需要额外设计复杂的固定夹具，安装孔的中心距经过标准化设计，和同系列其他电压等级的微型电机安装尺寸兼容，方便设计人员在不同供电需求的设备上做同尺寸替换，减少整机结构的改造成本。设计过程中，壳体的壁厚经过校核，既保证足够的结构刚度，在1米跌落工况下不会发生壳体凹陷触碰内部电枢，也尽可能控制整机重量，满足便携设备轻量化的设计要求。端盖上的出线位置做了防拉扯结构设计，电源线从端盖引出的位置有橡胶护套缓冲，避免设备组装或者使用过程中拉扯线缆导致内部接线焊点脱落，提升产品的可靠性。

　　在实际选型应用中，这类电机的空载转速、额定扭矩参数匹配小型负载的驱动需求，不需要额外搭配大减速比的减速箱就可以直接驱动轻载机构，对于结构空间极度受限的便携设备来说，可以省去减速箱占用的空间，进一步压缩整机的体积。电机的运转噪音经过优化，碳刷与换向器的接触压力经过匹配调校，在额定转速下运转噪音控制在较低水平，适合在靠近使用者的消费类电子设备中使用，不会因为运转噪音影响使用体验。从散热设计来看，金属壳体本身可以作为散热面，电枢运转产生的热量可以通过铁芯传导到壳体，再通过壳体表面与周围空气的对流实现散热，在额定负载连续运转的工况下，壳体温度不会超过电子设备允许的表面温度上限，不需要额外增加散热结构。

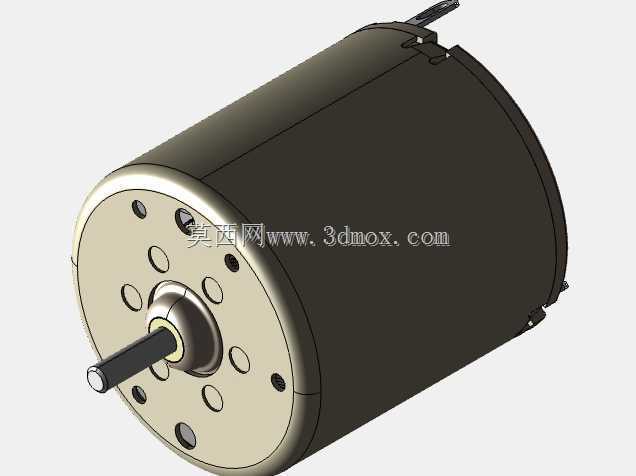

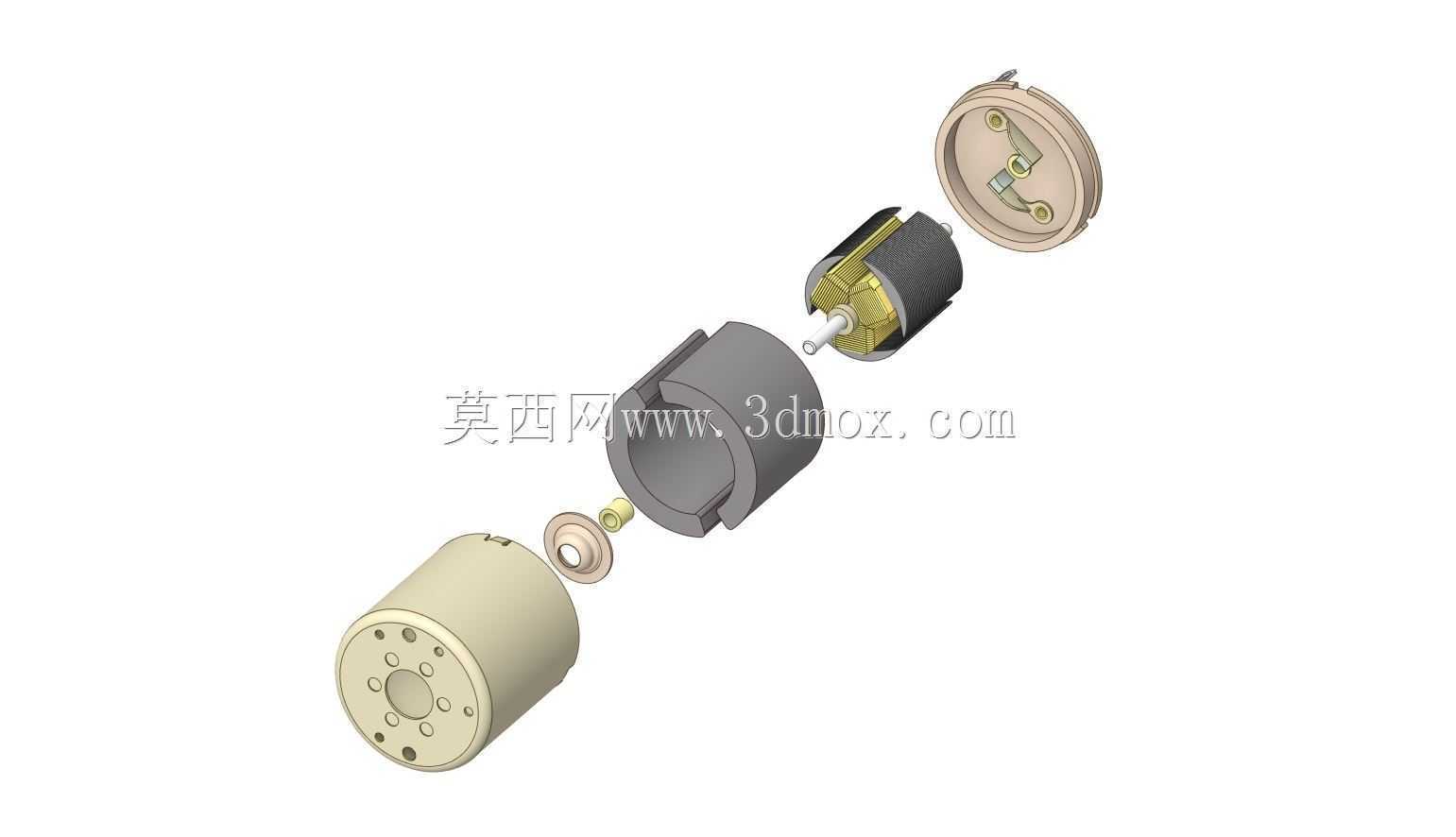

　　输出轴的径向跳动参数控制在小型传动机构允许的公差范围内，搭配精密传动齿轮使用时，不会因为轴跳动过大导致齿轮啮合异响、磨损加快的问题。在装配工艺上，整个电机的零部件采用模块化设计，定子组件、电枢组件、端盖组件都可以在生产线快速组装，压合端盖之后不需要额外做复杂的调校就可以达到出厂性能要求，适合大批量量产的制造场景。对于结构设计从业者来说，这类微型电机的三维模型可以直接导入到整机装配文件中，提前校核安装空间、轴伸对接位置、出线方向是否和周边结构件发生干涉，在设计阶段就规避装配冲突的问题，减少样机试制阶段的改模次数。在做传动链设计的时候，可以直接根据模型的轴径、安装孔位设计配套的传动件与固定结构，不需要反复测量实物样品的尺寸，提升设计效率。需要注意的是，这类电机的输出轴不能承受过大的径向负载，在设计传动结构的时候要避免皮带拉力、齿轮径向力直接作用在轴伸的最外端，尽可能让传动件靠近端盖位置安装，减少轴的弯曲力矩，延长电机的使用寿命。同时在安装固定的时候，螺丝的锁紧扭矩要控制在合适范围内，避免扭矩过大导致端盖碎裂或者壳体变形，影响内部电枢的正常运转。
