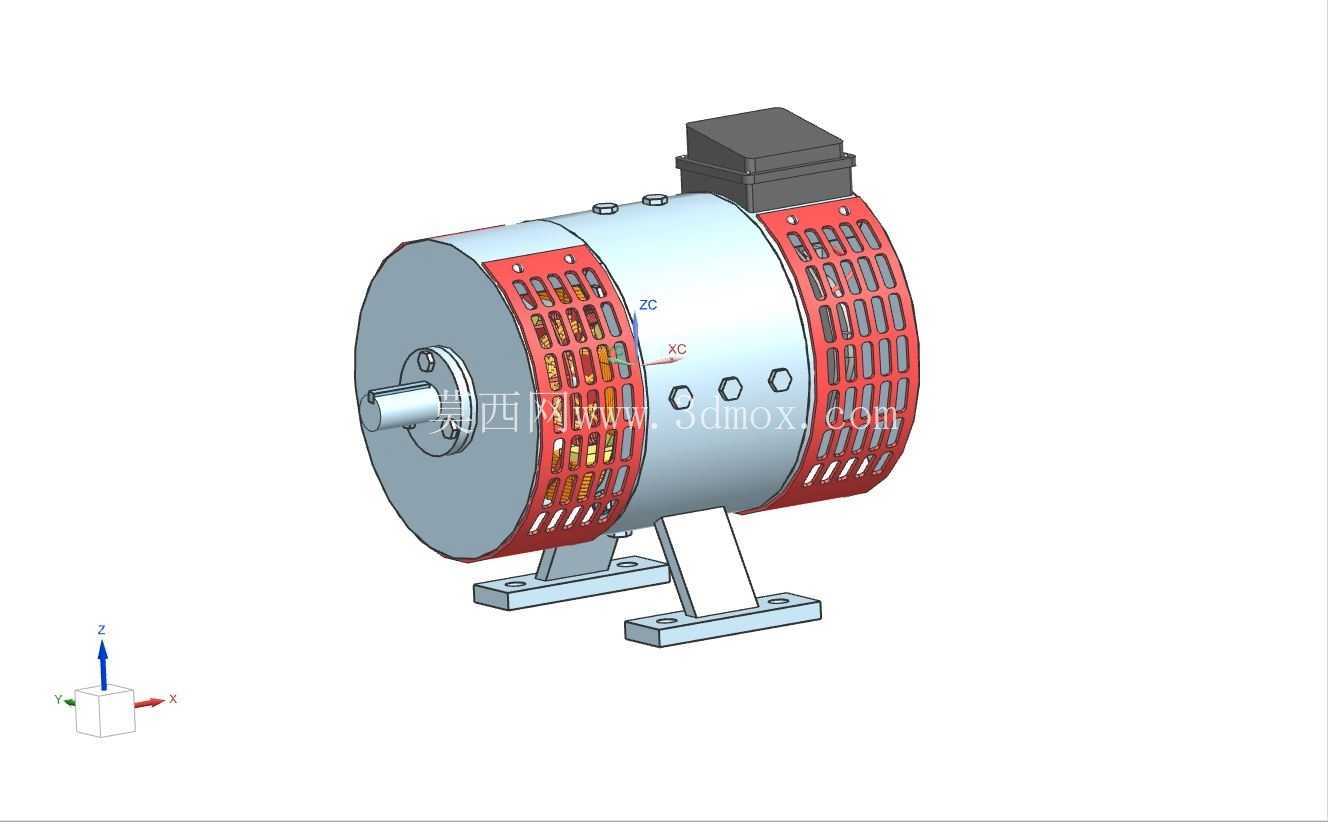

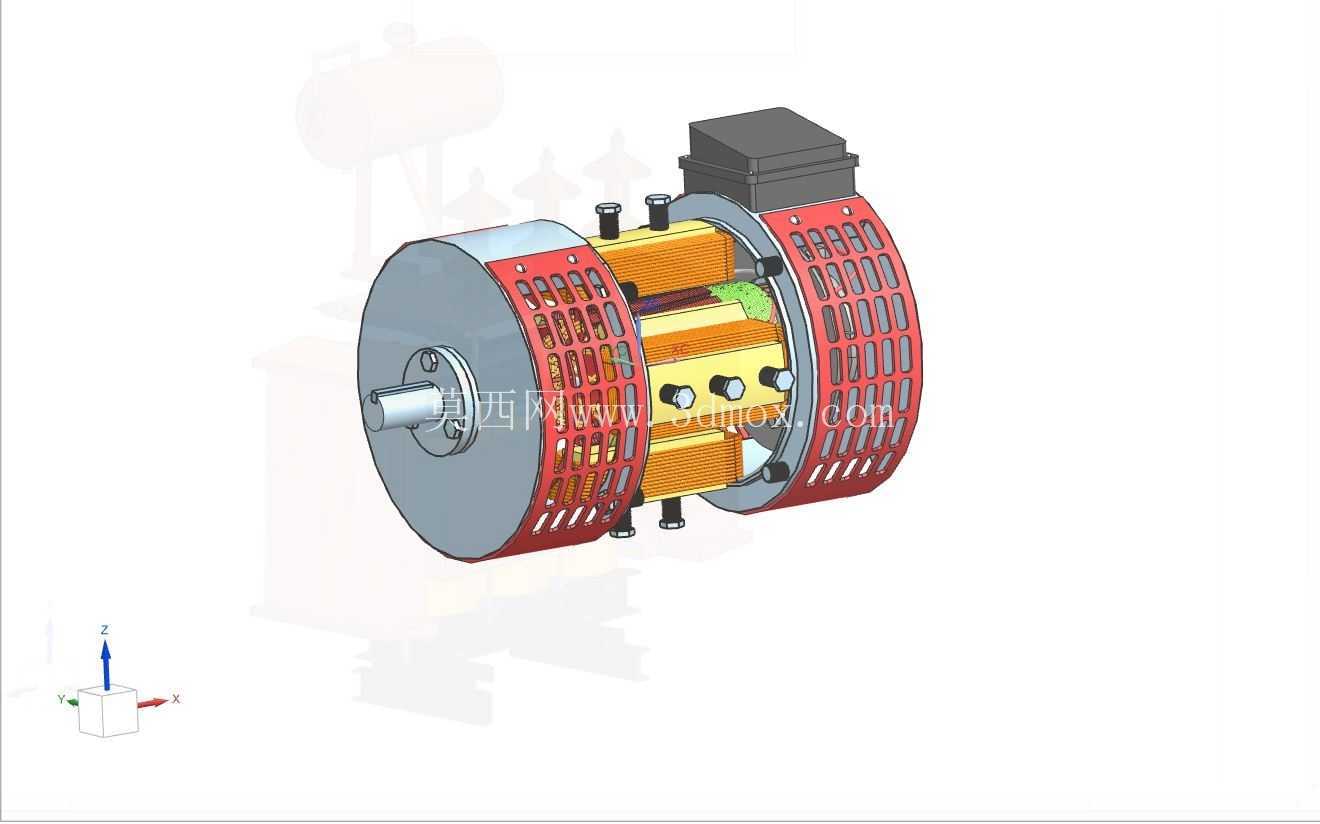

NX环境下工业直流电机布线结构设计

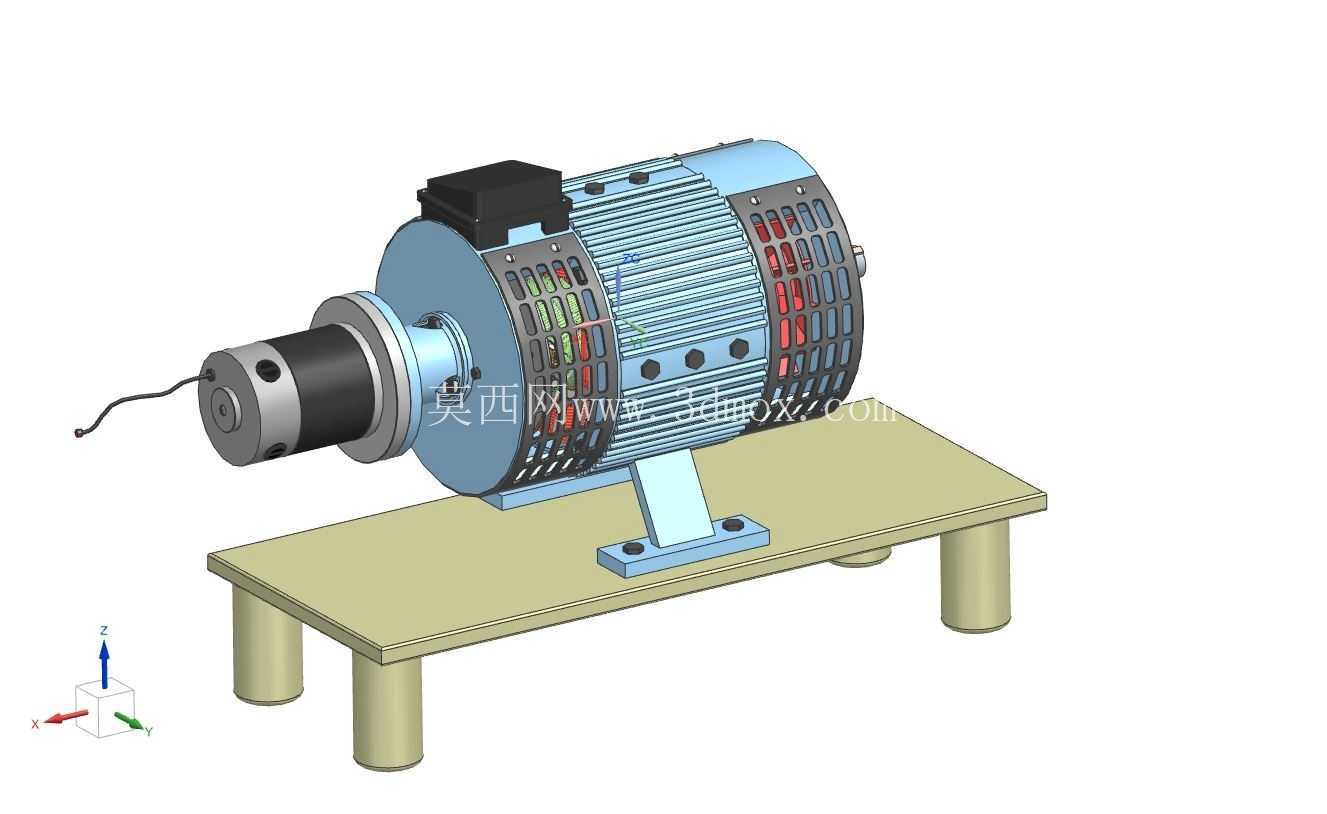

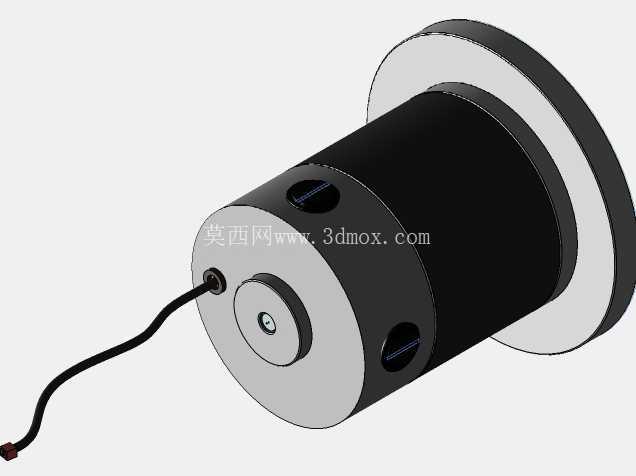

　　在工业自动化产线、小型机电设备的动力单元布局中，直流电机的外接布线结构往往是容易被忽略却直接影响设备运行可靠性的环节。这套三维结构完整还原了工业直流电机配套的外接走线形态，从出线端的弯折弧度、线缆走向的空间避让，到末端接头的安装预留位置，都贴合实际设备装配的空间约束。实际应用场景里，这类带定型弯曲线缆的直流电机，常被用在空间局促的小型自动化工作站、桌面级加工设备或是内置动力单元的检测仪器中，线缆的预成型弯折可以避免设备装配时现场弯折线缆造成的线芯损伤、绝缘层开裂问题，也能减少设备运行过程中线缆与周边结构件的摩擦干涉。

　　从功能特性来看，这套结构里的线缆采用多段不同曲率的弯弧设计，靠近电机出线端的弯弧半径更大，适配电机接线端子处的线缆应力释放需求，避免长期震动环境下线缆从端子处断裂；中段的走线弧度贴合设备内部的安装腔体内壁走向，不需要额外增加线卡、扎带固定就能实现线缆的规整排布，减少装配时的辅料使用与固定工序；末端的出线端预留了足够的接头安装长度，适配不同规格的快插接头或是压接端子的安装空间，不需要二次修剪线缆长度。

　　设计思路上，建模时优先考虑了实际装配的公差余量，线缆的外径尺寸按照常规工业动力线缆的通用规格设定，弯折处的曲率半径满足线缆最小弯曲半径的行业规范，避免建模时出现过小弯折导致实际生产中线缆无法成型的问题。走线的空间位置预留了与周边结构件至少3mm的安全间隙，即使设备运行中产生震动位移，也不会出现线缆与金属结构件摩擦割破绝缘层的风险。出线端的接口位置与电机本体的安装法兰保持固定的相对位置，在整机装配时可以直接对位安装，不需要调整线缆角度就能完成接线工序，能有效提升产线装配效率。

　　外形尺寸与安装边界方面，整套结构的最大外轮廓由线缆的最高弯折点决定，横向的走线跨度适配常规小型直流电机的安装基座尺寸，不会超出电机安装座的边界范围，不会额外占用设备内部的安装空间。线缆末端的接头位置处于设备接线腔的常规操作区域内，后期维护时不需要拆解电机主体就能完成接线更换操作。建模过程中对线缆的弯折过渡段做了顺滑处理，没有锐角折边，既符合实际线缆的物理形态，也避免了后续生成工程图时出现标注困难、生产加工时无法复现造型的问题。对于需要做设备内部布线仿真、机电一体化协同设计的工程师来说，这套结构可以直接导入装配环境，用来验证整机布线的空间合理性，提前排查布线干涉问题，减少后期样机试制时的布线整改工作量。
