吹塑成型饮料瓶模具结构三维设计

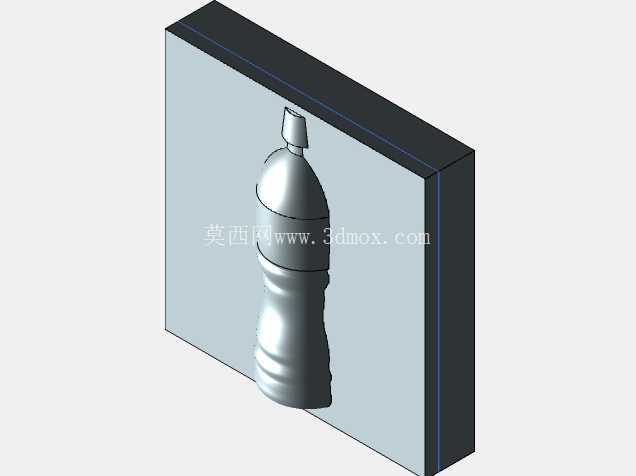

　　这套瓶体成型模具的三维结构，核心面向饮品包装生产环节的吹塑成型工序，日常在瓶装饮用水、碳酸饮料、果汁类产品的量产线上承担核心成型功能，匹配常规挤出吹塑设备的装夹接口，可直接适配多数中小型吹塑机的模架安装位。从结构设计逻辑来看，模腔采用整体式铣削成型方案，分型面沿着瓶身的中心对称面设置，合模时的贴合精度控制在0.02mm以内，避免合模缝处出现飞边毛刺，减少后续修边工序的人工成本。模腔的曲面完全贴合瓶体的外形轮廓，从瓶口的螺纹起始段，到瓶肩的过渡圆弧，再到瓶身的直身段、瓶底的内凹支撑结构，全部按照量产瓶的实际尺寸做了0.8%的收缩率预留，这一数值是结合PP、PET等常用吹塑材料的冷却收缩特性反复校准的，能保证成型后的瓶体尺寸偏差控制在允许公差范围内，后续和瓶盖的旋合配合不会出现漏液、滑牙的问题。

　　在安装边界的考量上，模具的外侧安装基准面做了精磨处理，和吹塑机模板的贴合平面度满足设备装夹要求，模具上预留的冷却水通道沿着模腔轮廓均匀排布，进水口和出水口的位置设置在模具非操作侧，对接生产线的冷却水循环管路时不会和开合模动作产生干涉，冷却水流经模腔各区域的流量差控制在15%以内，保证瓶体各部位冷却速率一致，避免出现局部收缩不均导致的瓶身变形、壁厚差超标的问题。瓶口部位的模腔做了局部镶件设计，因为瓶口螺纹段的尺寸精度要求最高，长期生产中该部位的磨损也最快，采用镶件结构后，后续维护时只需更换对应镶件即可，不需要整体报废模腔，大幅降低了模具的全生命周期使用成本。瓶底部位的模腔特意做了圆角过渡优化，避免应力集中导致的模具开裂，同时对应瓶底的支撑凸点结构做了排气槽设计，排气槽深度控制在0.03mm，既能保证吹塑时型腔内的空气顺利排出，避免瓶底出现缺料、鼓包的缺陷，又不会让熔融的塑料渗入排气槽形成飞边。

　　从实际生产的应用场景出发，这套模具适配的瓶体容量覆盖常规500ml到1L的区间，更换不同的模腔镶件即可快速切换生产不同规格的瓶型，换模时间能控制在2小时以内，适配快节奏的批量生产需求。模具的导向结构采用导柱导套配合，导柱设置在模具的四个角位，合模时的导向精度能保证上下模腔的同轴度偏差不超过0.03mm，避免出现瓶身错模的问题。在设计过程中还特意做了开合模行程的校核，模具完全打开时的开模距离足够瓶体顺利脱出，不会出现瓶体刮蹭模腔的情况，顶出结构采用吹气顶出的方式，在瓶底部位设置吹气顶出孔，成型完成后通入压缩空气即可将瓶体平稳吹出模腔，不会在瓶身表面留下顶出痕迹，保证瓶体的外观质量。

　　针对吹塑生产中常见的型坯下垂问题，模腔的进料口位置做了针对性的流道优化，让型坯进入模腔后能均匀分布到各个部位，瓶身的壁厚差控制在0.1mm以内，既保证了瓶体的结构强度，又不会过度消耗原材料，兼顾了产品性能和生产成本。模具的整体材质选用预硬钢，模腔表面做了抛光处理，粗糙度达到Ra0.8，成型后的瓶体表面光洁度高，不需要额外做表面处理即可直接贴标、灌装，适配饮品生产线的高速生产节奏。
