层叠式耦合器注塑模具结构设计方案

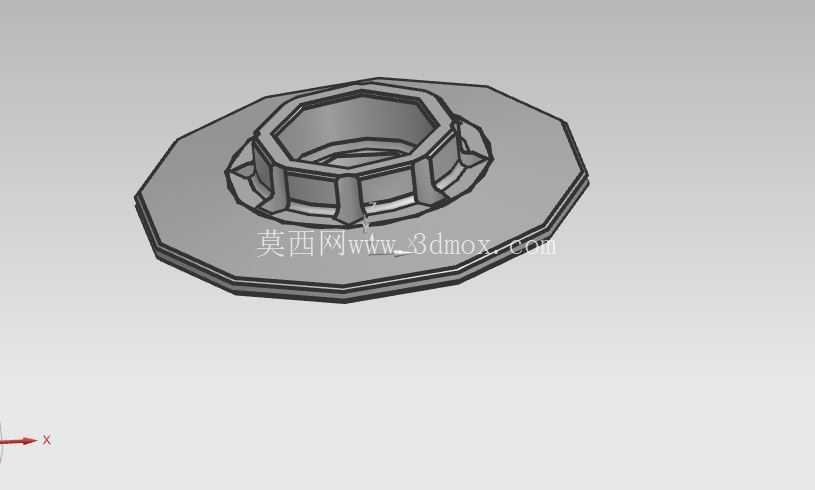

　　这套层叠结构的耦合器成型模具，主要面向电子电工领域电源配套部件的批量注塑生产场景，适配小型精密塑胶耦合件的一模多腔成型需求，在消费电子电源适配器、小型工控电源模块的塑胶结构件生产线上可直接匹配120吨级卧式注塑机安装使用。从实际生产用途来看，该模具针对的耦合器塑胶件，是电源类产品中实现旋转部件与往复部件动力衔接、按键联动结构的核心承载件，常见于带调节功能的电源模组、风琴式按键联动机构、多键同步触发的输入装置中，对成型件的尺寸精度、层间装配公差、表面缩痕控制都有明确要求。

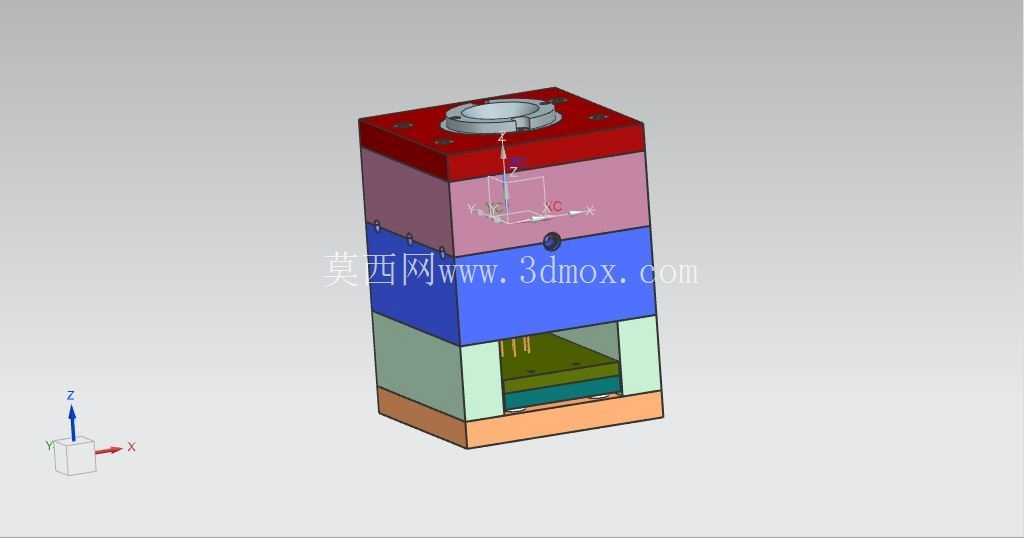

　　从功能特性上看，该模具采用多层叠合的模架结构，从上至下依次设置了定位法兰层、热流道安装层、型腔成型层、型芯侧抽层、顶出导向层、模脚承托层，各层之间通过精密导柱导套实现合模定位，定位精度可控制在0.02mm以内，避免多层结构合模错位导致的成型件飞边、偏心问题。顶部设置的标准定位法兰，可直接匹配注塑机定模板的定位孔安装，无需额外加工适配法兰，减少上机调试的准备时间。热流道层采用单点针阀式热嘴进胶，进胶点设置在耦合器成型件的中心非外观面位置，可避免进胶痕迹残留在外观装配面，同时减少流道凝料的产生，降低原料损耗。

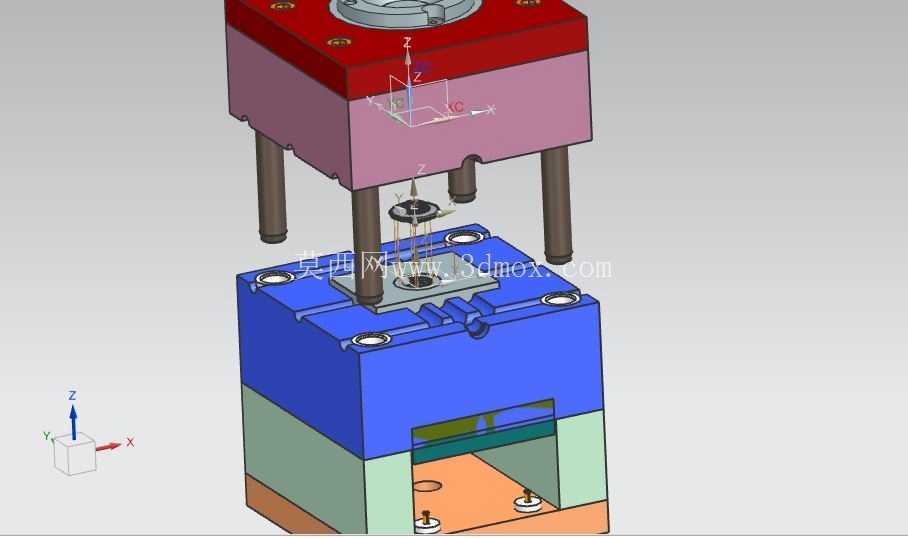

　　设计思路上，该模具针对耦合器件内部带侧向凹槽的结构特征，在型芯层设置了内置式斜顶抽芯机构，不需要额外加装外置液压抽芯油缸，依靠开模过程的动定模开模行程即可驱动斜顶完成侧向抽芯动作，简化了模具的外部配套结构，降低了模具制造成本与后期维护难度。冷却回路采用分层环绕式布置，在型腔层、型芯层分别设置独立的循环冷却水路，水路距离成型面的距离均匀控制在15-20mm区间，可保证成型过程中模温均匀分布，将成型件的冷却时间控制在15秒以内，有效缩短单模成型周期。顶出结构采用顶板顶出与顶针辅助顶出结合的方式，针对耦合器件的平面区域采用顶板整体顶出，避免顶针痕迹影响装配平面度，针对局部深腔结构搭配小直径顶针辅助顶出，防止成型件顶出变形。

　　从安装边界与尺寸适配来看，该模具整体外形为方正立方体结构，长宽尺寸适配120吨注塑机的拉杆间距，模具总闭合高度符合对应注塑机的最小模厚要求，开模行程预留了足够的顶出空间与取件空间，不需要对注塑机进行额外改造即可完成上机安装。各层模板之间设置了精定位边锁，在长期批量生产过程中可抵消注塑压力带来的层间偏移，保证成型件的尺寸稳定性。模具的导向部件采用自润滑导套，长期运行不需要频繁加注润滑脂，减少生产过程中的维护频次。在实际生产适配中，该模具可适配ABS、阻燃PC等常用电源类塑胶原料的成型，成型参数窗口较宽，针对不同原料的流动性差异，可通过调整热流道温度、注射压力参数实现稳定成型，成型后的耦合器件尺寸公差可满足IT7级精度要求，不需要额外进行二次修配即可直接进入装配工序，适配电源类产品的批量装配流水线作业需求。
