遥控器注塑成型型芯型腔模具结构

　　这套模具结构针对小型手持类塑料壳体的注塑生产需求开发，核心适配遥控器类薄壁塑料件的批量成型场景，在消费电子配件、小型家电控制部件的注塑生产线上可直接匹配对应吨位的卧式注塑机使用。日常生产中，这类模具承担着塑料外壳从熔融原料到定型成品的核心成型功能，型芯与型腔的合模精度直接决定了成品外壳的尺寸公差、表面质感与装配适配性，一旦配合间隙出现偏差，很容易出现飞边、缺胶、内壁卡滞等常见注塑缺陷，直接影响后续整机组装的良率。

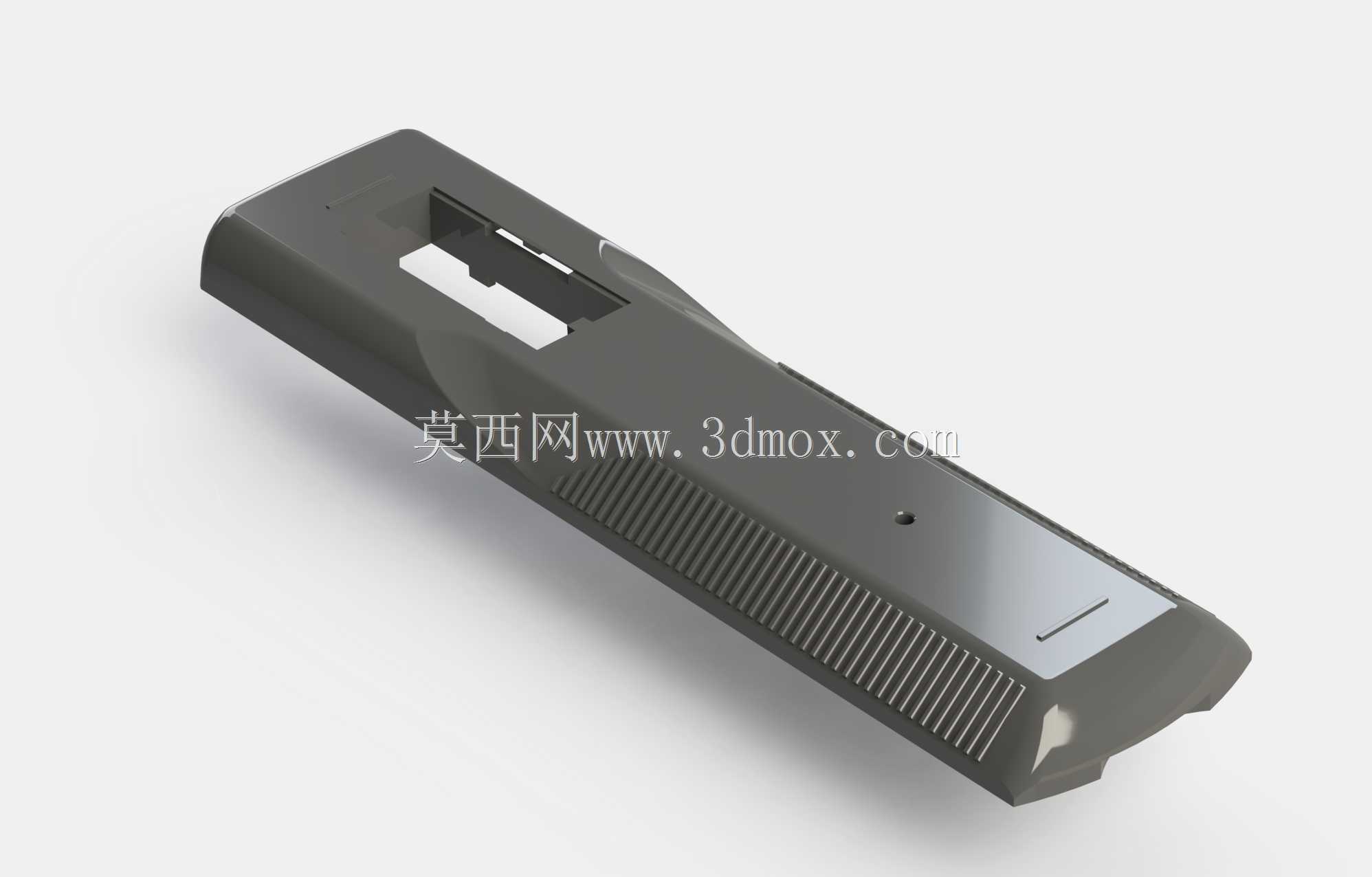

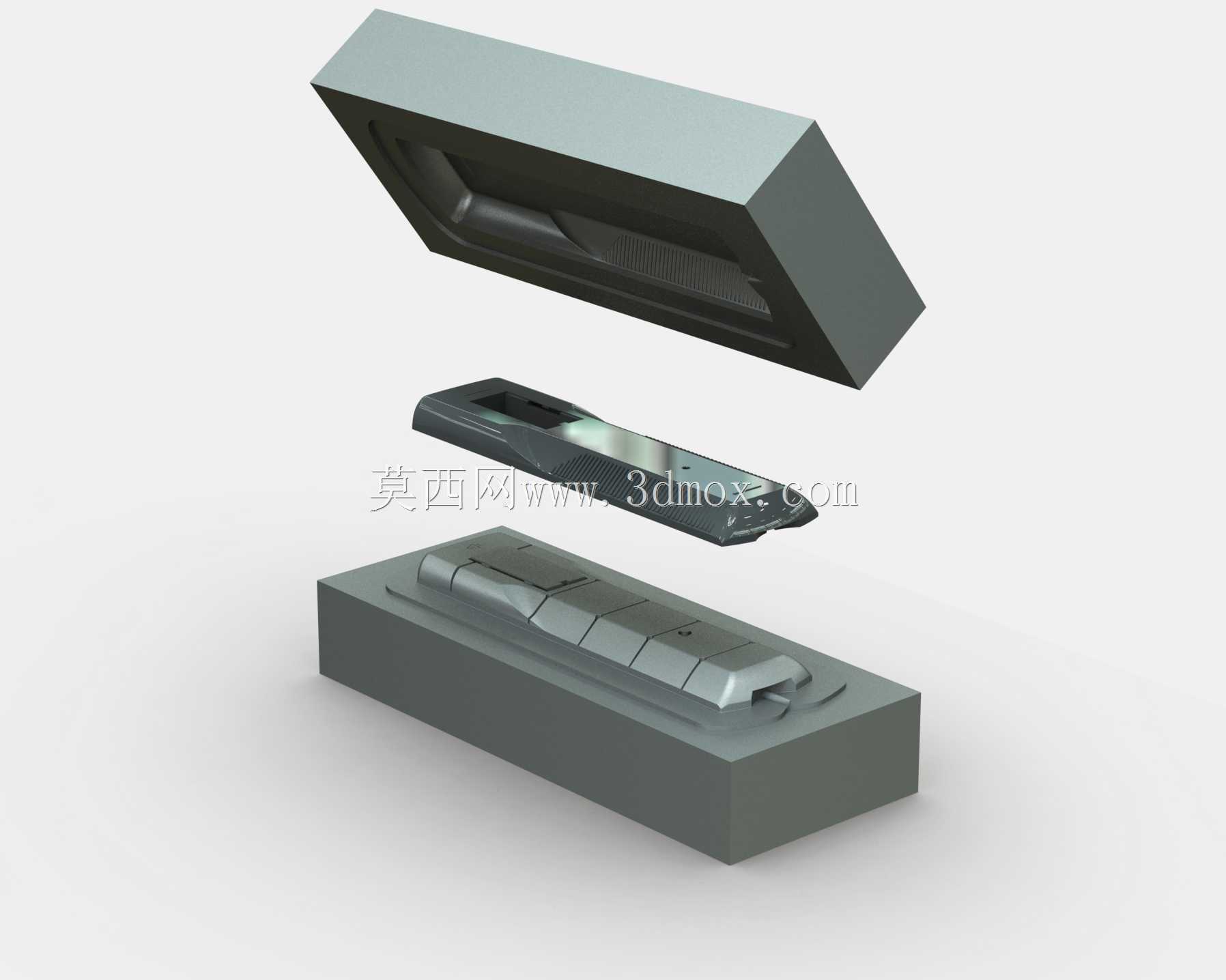

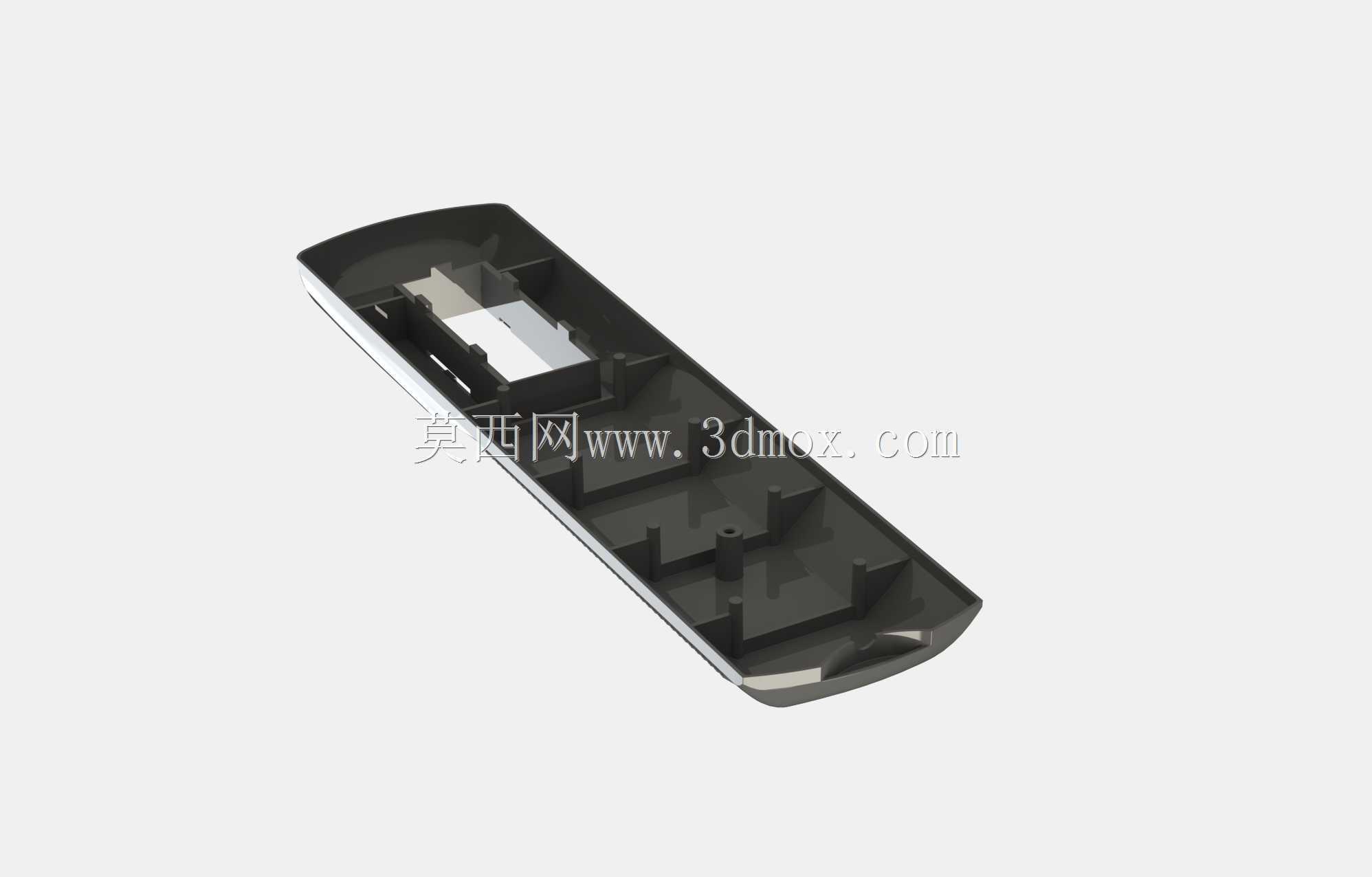

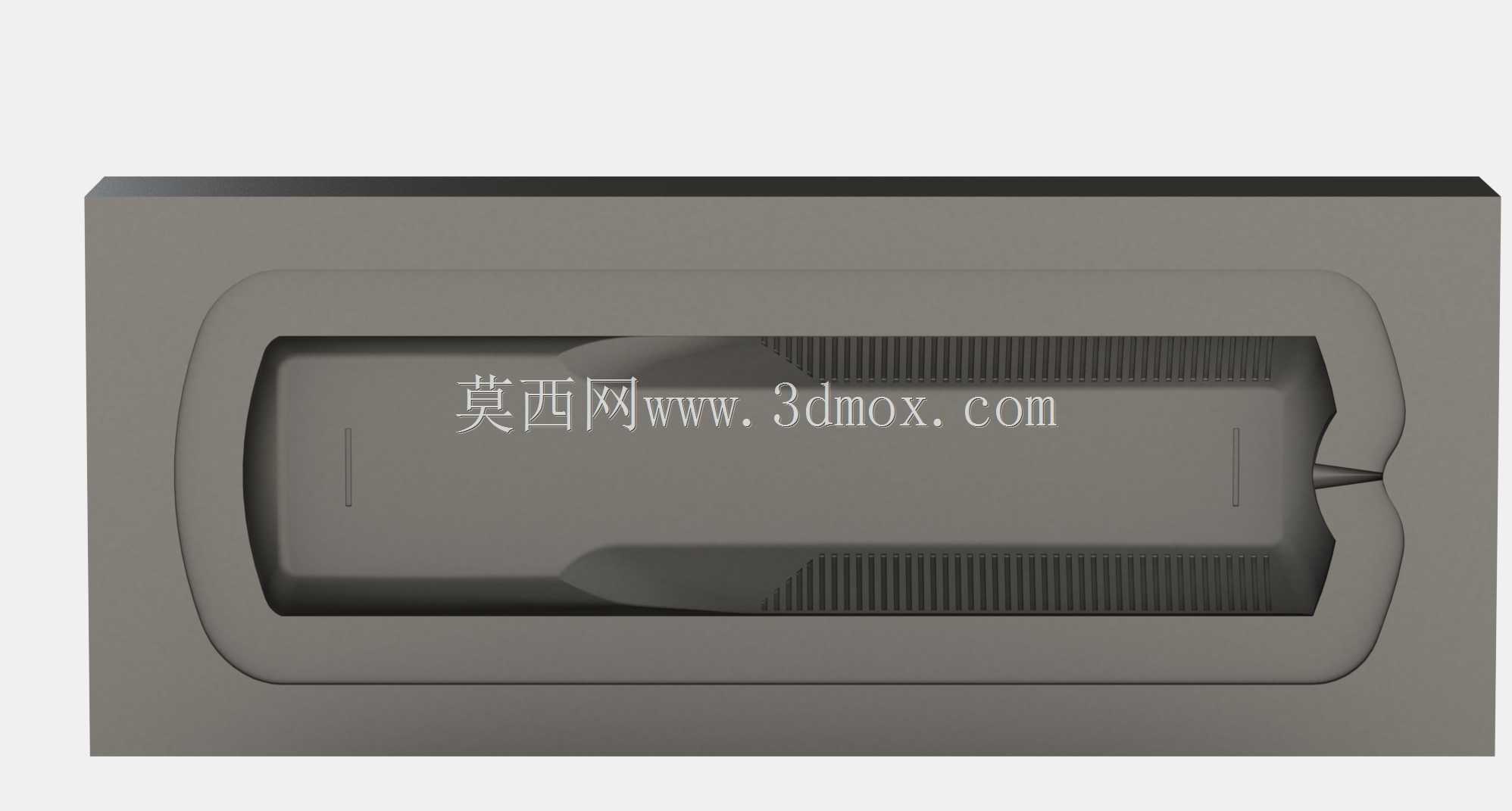

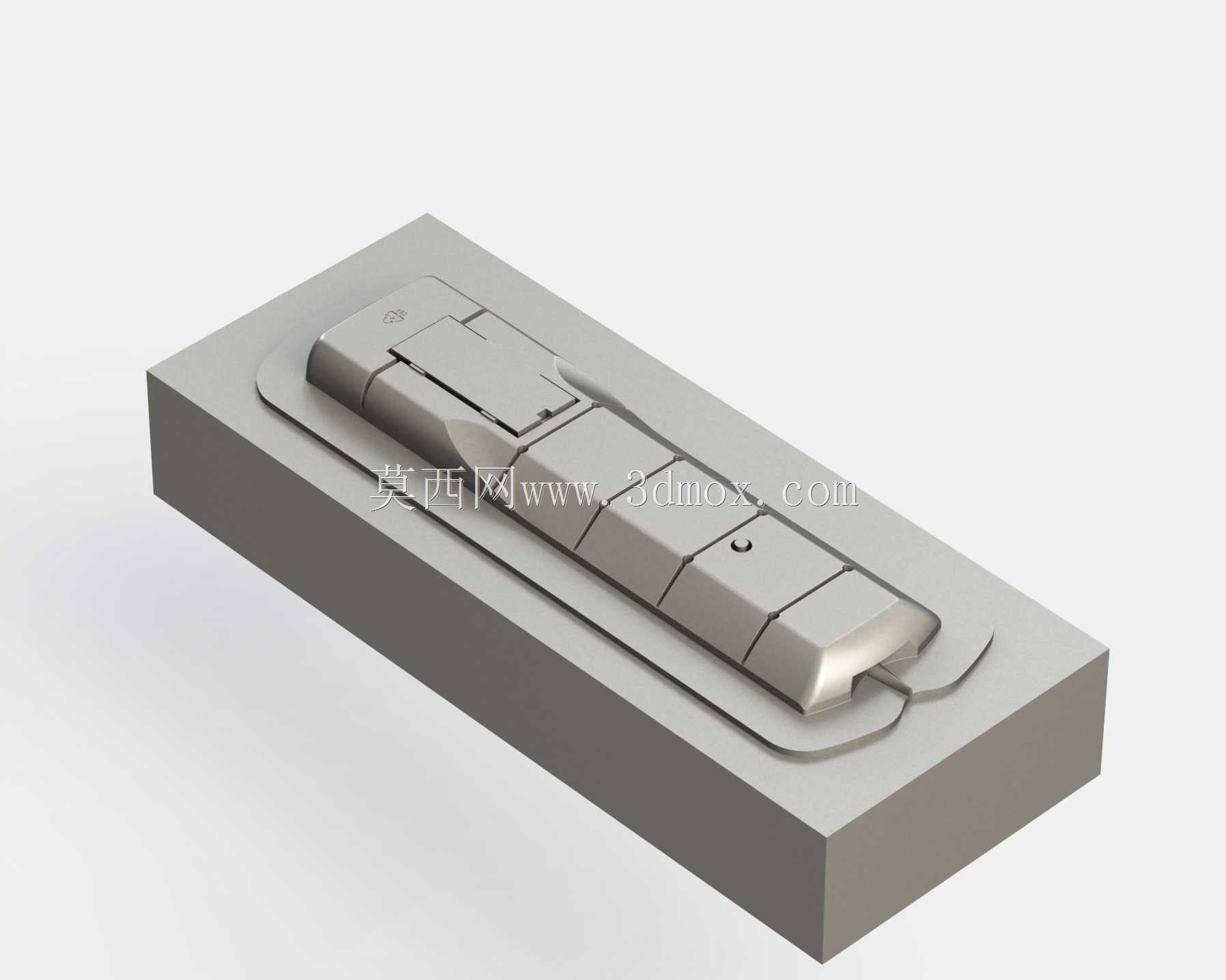

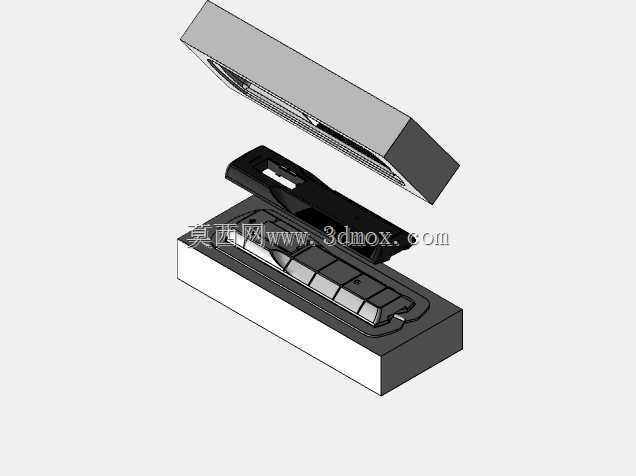

　　从结构设计逻辑来看，这套结构采用了分体式成型镶件设计，型腔部分对应塑料件的外表面，做了均匀的抛光余量预留，成型后可直接获得顺滑的外壳外表面，减少后续二次抛光的工序成本；型芯部分对应塑料件的内部装配结构，预留了按键柱、卡扣位、电池仓筋位的成型槽，合模后可一次性完成壳体内部所有装配结构的成型，不需要后续额外做结构加工。设计过程中重点考虑了注塑过程中的排气需求，在型腔的末端边缘做了深度0.02mm的排气槽，避免填充末端出现困气烧焦的问题；同时在型芯的顶出位置做了均匀分布的顶针孔位，顶针端面与型芯表面齐平，避免顶出时在壳体内壁留下明显顶痕，影响后续电路板的安装平整度。

　　在安装边界与尺寸适配方面，整套模架采用标准龙记模架的安装尺寸，可直接适配120吨到160吨的常规卧式注塑机，定位圈直径匹配标准注塑机炮嘴定位尺寸，浇口套的球面半径与主流注塑机炮嘴半径适配，不需要额外做改装即可上机使用。模具的合模导向采用四个标准导柱导套配合，导柱做了渗碳淬火处理，长期合模生产不会出现导向磨损导致的错位问题，保证型芯型腔的长期配合精度。冷却水路的排布沿着成型镶件的轮廓做了环绕式设计，水路距离成型面的距离保持在15mm到20mm之间，既保证冷却效率，又避免距离过近导致成型面出现温差痕，生产时可将成型周期控制在25秒以内，满足批量生产的效率需求。

　　实际生产适配中，这套结构可直接适配常见的ABS、PP等遥控器外壳常用塑料原料，针对不同原料的收缩率，成型镶件的尺寸做了对应收缩余量的预留，不需要重新加工镶件即可切换原料生产。脱模角度方面，型腔部分的外表面脱模角度做了1.5度，型芯部分的内部筋位脱模角度做了1度，既保证脱模顺畅不会出现粘模问题，又不会因为脱模角度过大导致成品壳体的壁厚出现明显偏差，影响后续与内部电路板、按键的装配间隙。在流道设计上采用了侧浇口进料，浇口位置设置在壳体的侧边非外观面位置，成型后去除浇口不会在外观面留下明显痕迹，减少后续浇口处理的人工成本。

　　针对长期生产的磨损问题，型芯与型腔的成型面都做了氮化处理，表面硬度达到HRC58以上，可承受数十万模次的注塑生产摩擦，不会出现表面拉伤、磨损凹陷的问题，减少生产过程中的修模频次。同时在镶件的固定方式上采用了挂台固定加螺丝锁紧的双重固定结构，生产过程中不会因为注塑压力的反复冲击出现镶件移位的问题，保证长期生产的尺寸稳定性。
