三角框架式履带行走机构组件设计

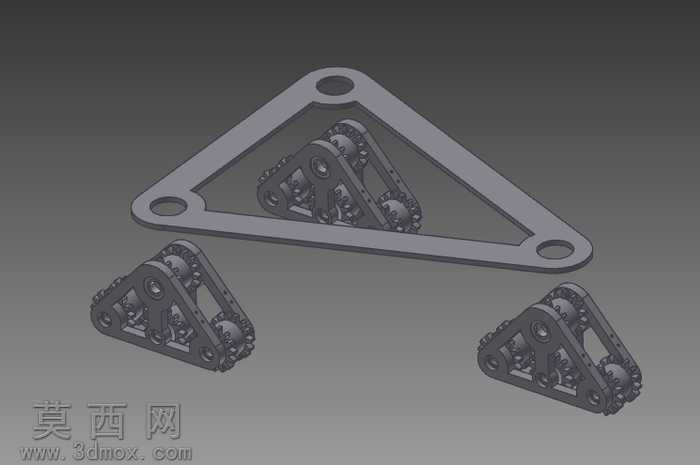

本作品为三角框架式履带行走机构的三维建模设计，整体采用Autodesk Inventor完成参数化建模，建模过程中对各部件的装配公差、配合间隙做了严谨的参数约束，确保各组件可实现无干涉的运动仿真。模型主体包含一体式三角承载框架与三组结构一致的三角履带轮单元，三角承载框架采用三角形稳定构型设计，三个角点分别预留同轴装配孔，孔位做了沉台结构处理，可适配标准紧固件完成与履带轮单元、主机身的刚性连接，框架本体采用等厚板材拉伸成型，边缘做了圆角过渡处理，避免应力集中问题，提升结构抗冲击性能。三组三角履带轮单元采用模块化设计，每个单元集成了驱动链轮、两组从动导向轮、履带板、连接支架与铰接销轴，链轮齿形按照标准履带啮合参数绘制，确保与履带板的啮合传动平稳无卡滞，从动轮内置转动副约束，可随履带运动自由转动，履带板采用拼接式结构，每块履带板设置有啮合卡槽与连接铰孔，通过销轴串联成闭合履带环，表面做了防滑纹理设计，提升行走抓地力。渲染阶段采用哑光金属材质赋予整体结构，模拟高强度合金钢的表面质感，对装配孔、啮合齿面等关键配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异，背景采用中性深灰色调，突出模型本身的结构轮廓，通过多角度渲染展示了框架与履带轮单元的装配关系、独立单元的细节结构。设计思路上采用模块化拆分理念，将整体行走机构拆分为承载框架与独立履带轮模块，既便于后续维护更换部件，也可通过调整框架尺寸适配不同规格的履带轮单元，满足不同载重、不同行走场景的使用需求，各部件的建模均遵循机械设计规范，所有圆角、倒角、孔位参数均参考通用机械加工工艺要求设置，模型可直接导出工程图用于生产加工参考，也可导入动力学仿真软件完成行走工况的受力分析与运动验证。
