拖拉机前置装载铲工作装置结构设计

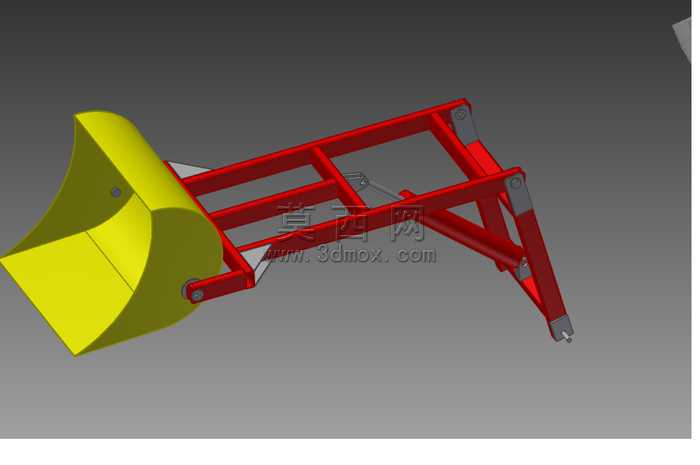

本作品为适配拖拉机的前置装载铲工作装置三维设计，整体采用Autodesk Inventor完成参数化建模，建模过程严格遵循农用机械作业的载荷要求与装配逻辑，对每一处连接点位、运动铰接结构都做了精准的尺寸约束，确保后续结构验证与运动仿真的准确性。模型渲染阶段采用哑光金属材质模拟红色机架结构，还原农用机械常用的防锈涂装质感，铲斗部分使用高饱和度的工程黄哑光材质，既符合农机装备的视觉识别规范，也通过材质光影区分不同功能部件，让整体结构展示清晰直观。结构设计上，该装置采用框架式主承力梁结构，多根横向与纵向钢梁通过焊接式连接节点组成刚性主架，保证铲装作业时的抗扭、抗弯载荷能力；主架与铲斗之间设置多组铰接销轴结构，配套液压油缸安装位，可实现铲斗的翻转举升动作，装置末端设置标准三点悬挂连接结构，能够快速适配多数常规型号拖拉机的前置悬挂接口，无需额外改装即可完成挂装。设计思路围绕农用场景的实用性展开，充分考虑小农户日常铲装土方、农家肥、粮食散料的作业需求，整体结构简洁可靠，没有冗余的复杂构件，既降低了生产制造成本，也便于农户日常维护保养，铰接点位均预留润滑注油空间，延长装置的田间使用寿命。建模过程中对所有板件的厚度、销轴的配合公差都做了符合机械加工标准的参数设置，可直接导出工程图用于生产下料，渲染效果图完整展示了装置的装配形态与结构比例，能够直观呈现该装载铲的整体外观与连接逻辑，为后续的实物试制、结构优化提供精准的三维数字模型支撑。
