离心式风机外壳钣金结构三维设计

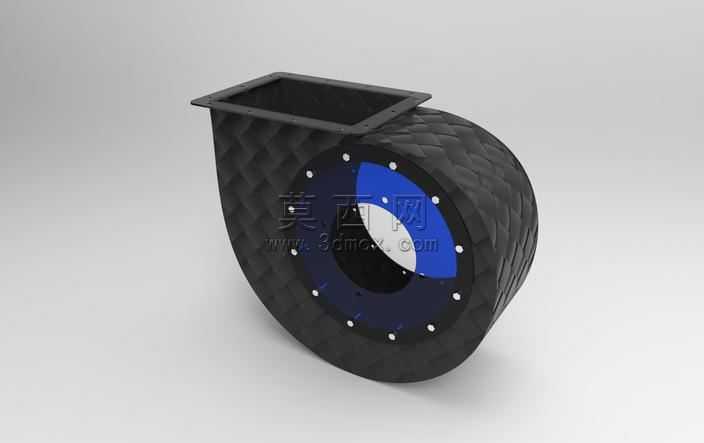

本作品为离心式风机外壳的三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循钣金加工工艺规范，确保模型可直接对接生产下料环节。建模阶段首先完成蜗壳型线的参数化绘制，依据离心风机气动设计要求确定蜗壳的对数螺旋线轮廓，保证流道截面的平滑过渡，避免气流在壳体内产生不必要的涡流损耗；随后通过钣金基体法兰、边线法兰、放样折弯等特征完成壳体主体的构建，精准还原了蜗壳从进风口到出风口的截面渐变结构，进风口位置设计有带均匀安装孔位的圆形法兰盘，所有孔位均按照通用安装标准进行阵列排布，孔位间距、孔径参数符合行业通用装配要求，可直接适配对应规格的风机进风集流器与电机端盖装配。出风口位置设计为方形法兰接口，法兰边缘预留了螺栓安装孔与翻边结构，方便与通风管道进行对接固定。壳体的拼接位置均预留了合理的钣金折弯止裂槽与焊接余量，充分考虑了实际钣金加工中的折弯、焊接工序的工艺可行性，避免出现加工干涉或者成型后结构强度不足的问题。渲染阶段采用金属哑光漆面材质，模拟实际风机外壳常用的镀锌钢板喷塑后的表面质感，调整材质的粗糙度、反射率参数，还原金属壳体的真实光影效果，同时对壳体内部的导流结构做了半透明化的视觉处理，可清晰展示内部流道的走向与结构布局。整体设计兼顾了气动性能要求与加工工艺性，壳体的壁厚参数按照通用风机的强度要求设定，既保证壳体运行时的结构刚度，避免因风机运行振动产生形变或者共振噪音，又合理控制材料用量，兼顾生产成本控制。设计过程中对壳体的各个装配对接面做了平面度的结构约束，保证后续装配时的密封性能，减少风压泄漏损失，提升风机整体运行效率。
