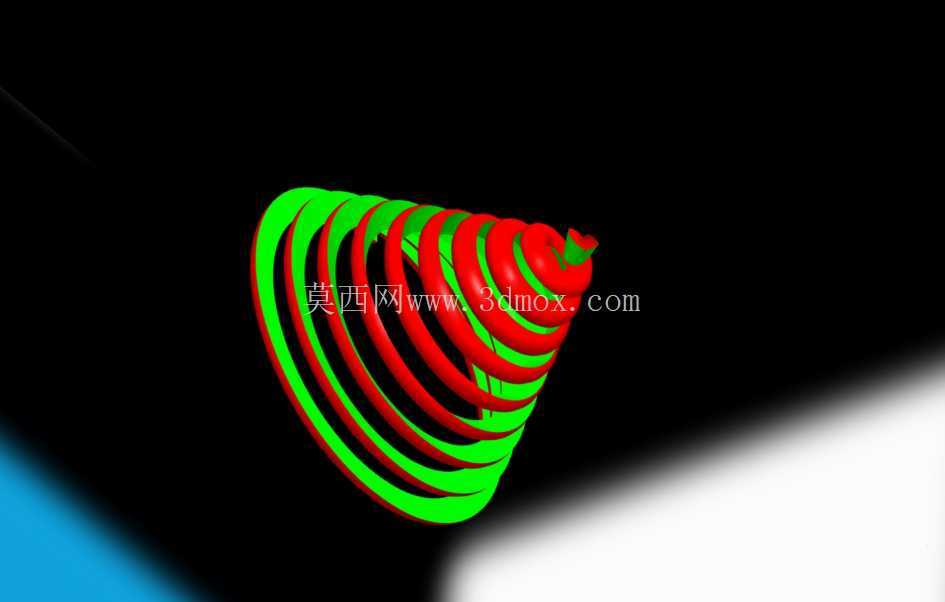

Creo环境下渐开螺旋曲面参数化建模实例

　　在电力电子设备的绕组结构、传动系统的啮合曲面设计场景中，渐开线类曲面特征是兼顾受力均匀性、运动平顺性的核心几何要素，这类特征无法通过常规拉伸、旋转等基础特征直接生成，必须依托参数化曲线方程驱动建模，才能保证几何精度满足工程计算要求。本次建模的渐开螺旋曲面，核心应用场景覆盖电源变压器绕组的绕线轨迹规划、特种传动构件的啮合型面设计，这类曲面的几何精度直接决定了绕组排布的整齐度、传动过程的接触应力分布，若曲线偏差超过0.02mm，就可能出现绕组叠压错位、传动啮合异响等实际工程问题。

　　建模过程中首先要明确渐开线的生成逻辑：基圆作为渐开线的生成基准，其直径参数需要匹配对应构件的安装边界，以适配小型电源变压器的绕组骨架为例，基圆直径设置需要匹配骨架的中心轴径，保证渐开线起始点与骨架外壁完全贴合，避免后续绕线时出现悬空段。螺旋升角的参数设置需要结合实际使用需求调整，用于绕组排布时，升角需要匹配漆包线的线径，保证每一圈导线紧密贴合不出现缝隙；用于传动啮合时，升角需要匹配配对构件的导程参数，保证啮合接触线长度达到设计要求，降低单位面积接触应力。

　　从外形尺寸与安装边界来看，该渐开螺旋曲面的轴向长度可根据实际安装空间灵活调整，径向最大尺寸不超过基圆直径的2.3倍，能够适配直径30mm至120mm区间的常规安装腔体，曲面末端做了平滑收头处理，不存在尖锐棱边，避免装配过程中划伤绝缘层或配合构件表面。建模时采用方程驱动的方式生成基准曲线，再通过扫掠命令生成连续曲面，整个曲面的G1连续性达到100%，不存在曲率突变点，后续无论是用于绕线轨迹的路径引导，还是用于传动型面的数控加工，都能直接提取几何数据导入后续工序，不需要额外做曲面修补。

　　实际工程应用中，这类渐开螺旋曲面的建模难点在于参数的关联性设置，若基圆、升角、轴向长度三个参数没有建立关联，后续调整其中一个参数时就需要重新绘制整条曲线，大幅降低设计迭代效率。本次建模过程中将三个核心参数设置为可变量，设计人员只需要在参数表中修改对应数值，就能快速生成不同规格的渐开螺旋曲面，适配不同功率等级的变压器绕组设计、不同传动比的啮合构件设计需求。曲面建模完成后还需要做几何校验，检查曲线的法向偏差是否在公差允许范围内，保证生成的曲面与理论渐开线的偏差不超过0.01mm，满足精密构件的加工精度要求。

　　在变压器绕组设计场景中，这类渐开线轨迹能够保证每一圈导线的弯曲应力一致，避免局部应力集中导致的漆包线绝缘层破损，同时整齐的排布能够提升绕组的空间利用率，在相同的腔体尺寸下提升绕组的有效匝数，优化变压器的电气性能。在传动构件设计场景中，渐开螺旋面的啮合特性能够保证传动比恒定，降低传动过程中的冲击与振动，提升设备运行的平稳性，延长构件的使用寿命。建模过程中特意规避了常规建模中容易出现的曲线自交问题，通过调整方程中的相位参数，保证螺旋曲面的每一圈之间保留均匀的间隙，间隙值可根据实际使用场景调整，用于绕线时间隙匹配线径，用于传动时间隙配合润滑脂的存储需求。
