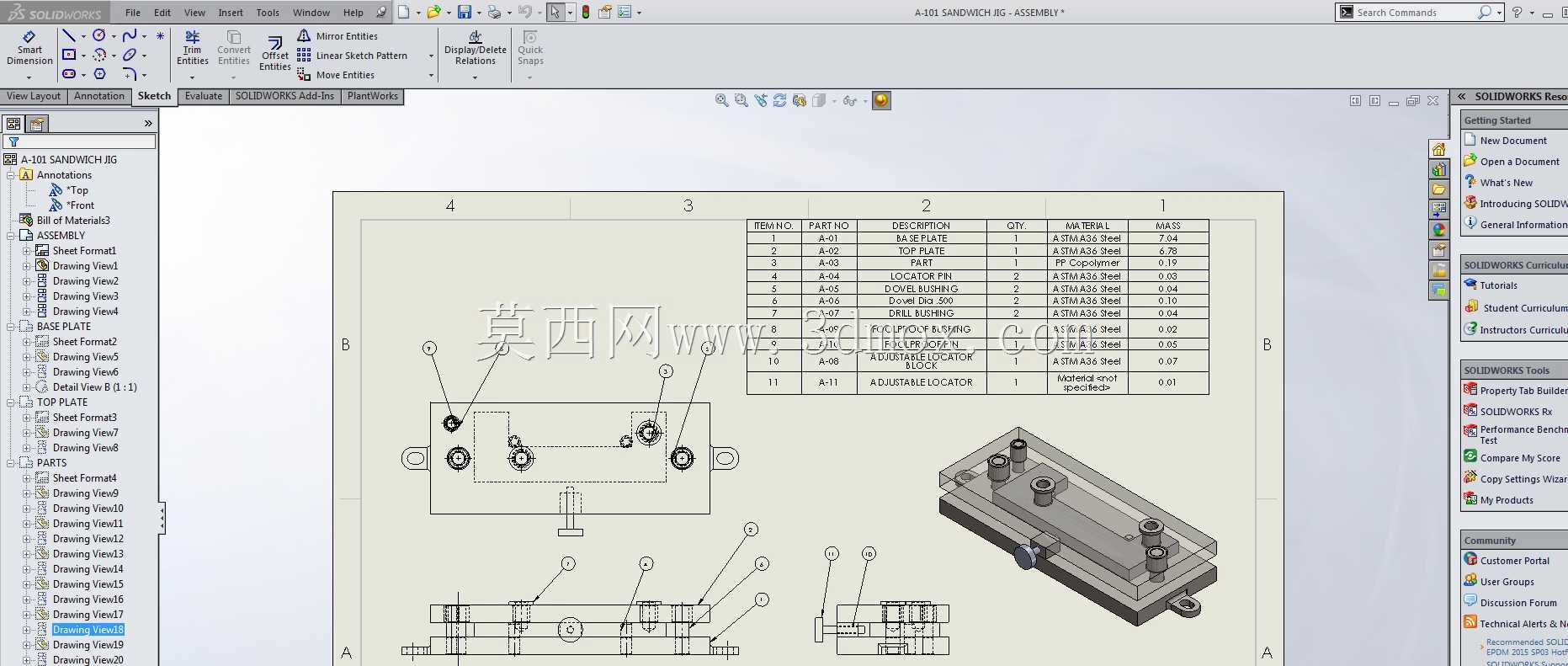

三明治结构工装夹具三维结构设计

　　这款夹具主要面向小型零部件的多工序加工、装配场景设计，在小批量精密零件生产、电子变压器类小型元件引脚加工、壳体压合等工位都能适配，区别于通用台钳的大夹持范围，它针对薄型叠层类零件的夹持做了专门的结构优化，避免夹持力不均导致的零件变形、错位问题。从结构布局来看，整体采用卧式长条形基座设计，基座两侧预留了带安装孔的凸耳结构，安装孔位的中心距、孔径尺寸按照常规机床工作台T型槽间距做了匹配，可直接通过T型螺栓固定在铣床、钻床工作台或者小型装配流水线的工位台面上，不需要额外做转接板，安装边界控制合理，不会占用过多工作台面空间，相邻工位排布时不会产生干涉。

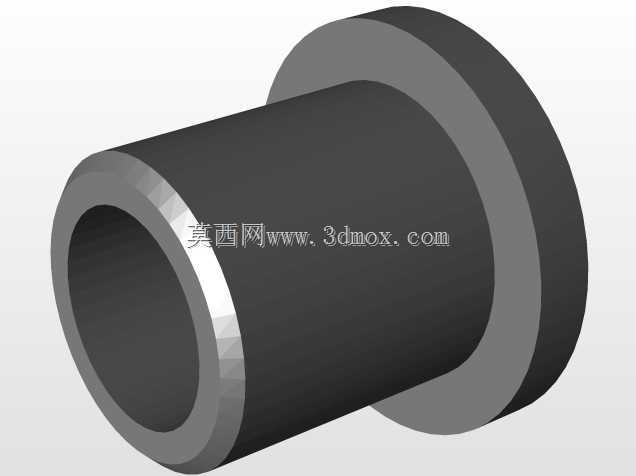

　　夹持单元采用多组并列式压紧柱设计，每一组压紧柱对应独立的压力传导路径，配合基座上的定位销孔，可实现叠层零件的快速定位：放置零件时先将零件基准边靠紧基座侧面的定位挡边，插入定位销完成X、Y方向的自由度约束，再通过压紧柱的旋紧动作实现Z方向的压紧，每一组压紧柱的压紧行程做了限位设计，避免过度旋紧压伤薄型零件表面，同时压紧头采用非金属嵌件设计，针对软质材料、带涂层的零件也能保证夹持后表面无压痕。设计过程中重点考虑了操作的便捷性，所有压紧操作的旋钮都布置在夹具同侧，操作人员不需要换手或者绕到夹具另一侧就能完成所有装夹动作，单次装夹时间可控制在10秒以内，适配小批量多批次的生产节奏。

　　基座的底面做了0.02mm平面度的精加工要求，保证夹具安装到工作台后整体的水平度，避免装夹后零件出现倾斜，导致加工孔位、压合位置出现偏差。夹具中间区域预留了避让槽，针对需要在零件底面做钻孔、点胶等工序的场景，避让槽可给刀具、点胶头留出足够的操作空间，不需要二次装夹调整零件位置，一次装夹就能完成顶面、侧面以及对应避让位置的加工工序，减少重复定位带来的精度误差。从受力角度分析，整体基座采用高刚性的一体式结构设计，压紧力的传导路径直接作用在基座支撑面上，没有悬臂结构，即使在承受钻削、铣削的侧向力时，也不会出现夹具变形、零件移位的问题，夹持状态下的整体形变量控制在0.01mm以内，可满足IT7级精度的加工要求。

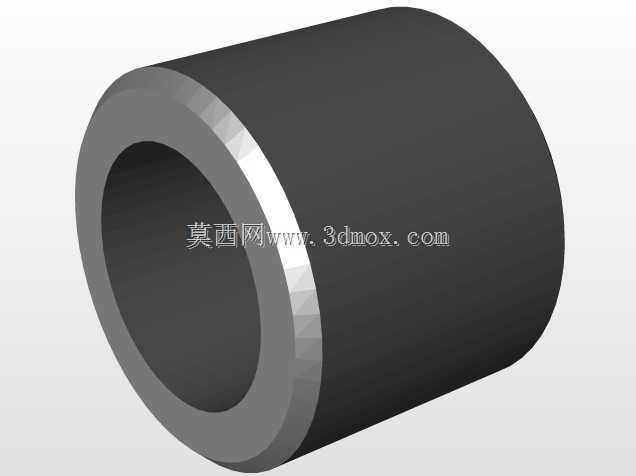

　　针对不同厚度的叠层零件，压紧柱搭配了不同厚度的调整垫片，不需要更换夹具就能适配3mm到25mm厚度区间的叠层类零件装夹，拓展了夹具的适用范围，在小型电子元件组装、小型五金件叠层钻孔、薄型板材压合等场景都能稳定使用。结构上没有采用复杂的气动、液压元件，纯机械结构的设计维护成本极低，日常使用只需要定期在压紧柱的螺纹位置涂抹少量润滑脂即可，没有易损件需要频繁更换，适合小型加工车间、试制实验室的场景使用。在细节设计上，基座的所有棱边都做了C1倒角处理，避免操作人员装夹零件时被锐边划伤，压紧旋钮的表面做了滚花处理，即使手上沾有少量切削液、油污，也能可靠旋紧旋钮，不会出现打滑的问题。定位销采用可拆卸设计，针对不同定位基准的零件，可更换不同直径的定位销，或者调整定位销的安装位置，快速适配不同规格零件的装夹需求，不需要重新制作整个夹具，进一步降低了生产准备的成本。
