立式工艺管道及附属连接管路布局设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1120286
  • 立式工艺管道及附属连接管路布局设计
  • 立式工艺管道及附属连接管路布局设计
  • 立式工艺管道及附属连接管路布局设计
  • 立式工艺管道及附属连接管路布局设计
  • 立式工艺管道及附属连接管路布局设计
  • 立式工艺管道及附属连接管路布局设计
  • 立式工艺管道及附属连接管路布局设计
  • 立式工艺管道及附属连接管路布局设计

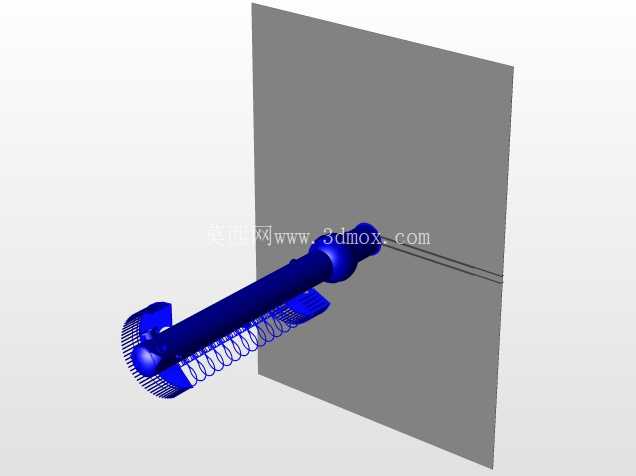

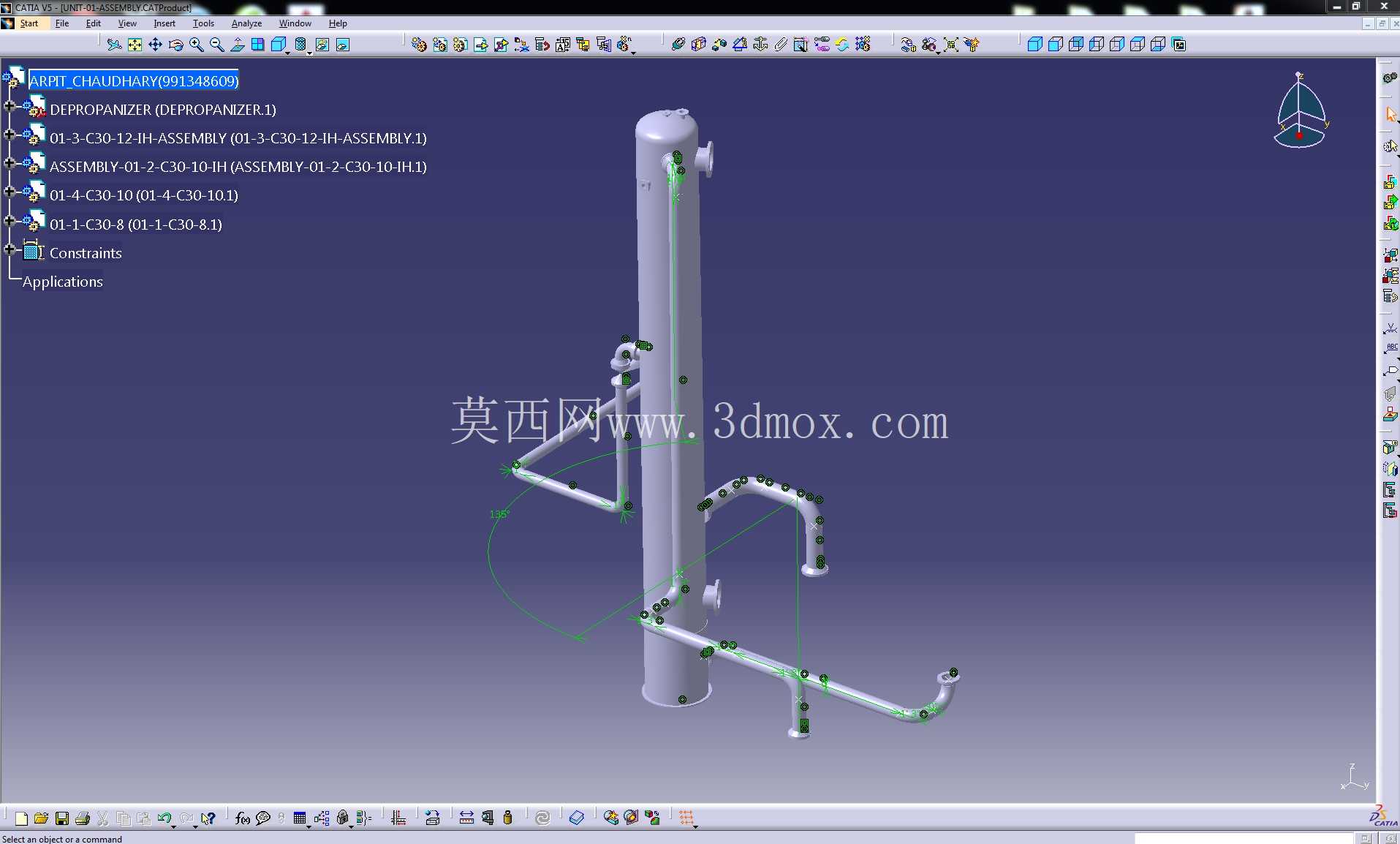

这套立式罐体配套工艺管路布局方案,主要面向精细化工、食品制药以及中小型水处理工段的物料输送单元设计,核心解决立式承压罐体在多工况物料进出、旁通回流、取样检测环节的管路排布合理性问题。从实际工程落地角度看,这类布局首先要匹配罐体的安装边界:主罐体为立式圆柱承压结构,底部设置裙式安装支座,安装基准面需预留至少1.2倍管径的管路检修操作空间,所有外接管路的最低排布高度需高于车间地面排水沟上沿150mm以上,避免日常清扫、地面积水对管路法兰连接部位造成腐蚀隐患。

设计过程中优先梳理了物料流向逻辑:主进料管路从罐体中上部侧向接入,采用45度斜向切口伸入罐体内部,避免高速进料直接冲刷罐体内壁防腐层,同时减少进料过程产生的泡沫夹带;罐体下部设置三路出料分支,分别对应主物料输送、旁路回流、应急排空功能,每路分支靠近罐体接口位置都预留了阀门安装的操作空间,手轮操作侧统一朝向车间巡检通道方向,操作力矩控制在120N·m以内,无需额外加力杆即可完成启闭操作。

管路排布上充分考虑了管道应力补偿:所有水平走向的管路每间隔6米设置一个自然补偿弯,无需额外加装波纹补偿器即可抵消介质温度变化带来的热胀冷缩量,垂直走向的管路在每层支撑位置都设置了滑动管托,管托与管路之间预留3mm的轴向滑动间隙,避免管路热位移时对罐体接口产生额外的附加应力。法兰连接点位全部避开了墙体、设备立柱等遮挡位置,法兰螺栓的安装预留空间满足扳手360度旋转操作要求,所有螺栓穿向保持一致,螺母侧统一朝向巡检操作面,方便后期检修时的拆装作业。

从功能适配性来看,这套布局同时兼容清洁生产要求:所有管路的低点位置都设置了排净口,排净口公称直径统一为DN25,停车检修时可以完全排尽管路内的残留介质,避免不同批次物料交叉污染;管路高点设置了排气阀接口,首次开车进料时可以快速排尽管路内的空气,避免气阻影响物料输送效率。管路上的仪表接口位置都做了缩径处理,压力、温度检测元件的插入深度达到管路中心位置,保证检测数据的准确性,仪表接线侧统一预留了走线槽安装位置,避免现场布线杂乱影响巡检通行。

实际安装时需要注意,所有管路的支撑钢架独立于罐体裙座设置,避免管路重量直接加载在罐体接口上,支撑钢架的基础与罐体基础做沉降缝隔离,防止不均匀沉降导致管路法兰错位泄漏。管路焊接完成后需做水压试验,试验压力为工作压力的1.5倍,保压30分钟无渗漏后再做防腐保温处理,保温层厚度根据介质温度参数匹配,外护层采用0.5mm厚铝合金板,所有接缝位置做顺水搭接,避免冷凝水渗入保温层影响保温效果。这套布局方案在建模时完全按照1:1实际尺寸搭建,所有管路的转弯半径、法兰间距、阀门操作空间都经过实际工况校验,可直接用于同类型立式罐体的管路安装指导,也可作为中小型化工装置工段布局的参考模板,适配不同公称直径的罐体管路改造需求。
