老式手摇手动砂轮磨削工具三维结构

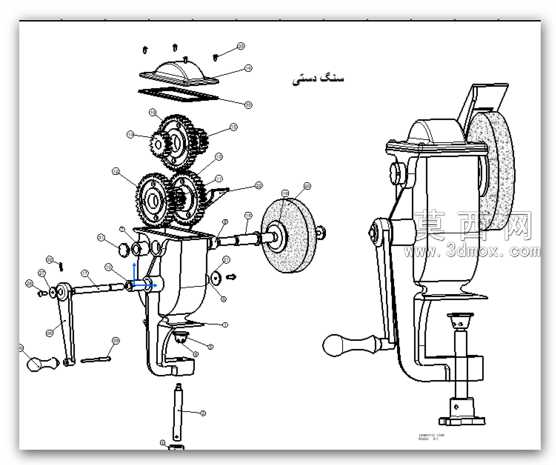

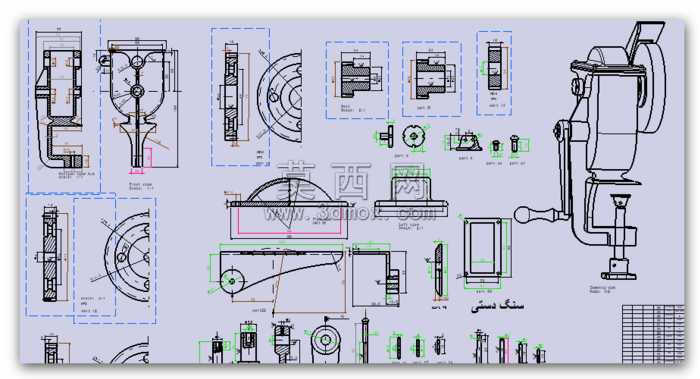

本模型为老式手摇手动砂轮磨削工具的完整三维结构建模，还原了传统手动磨具的全部机械构造，建模过程严格遵循实物的装配逻辑与尺寸比例，完整复现了工具从动力输入到磨削输出的整套传动链路。模型采用自底向上的装配建模思路，首先完成各个标准件与非标零件的独立建模：针对传动系统的多级圆柱齿轮，建模时精准绘制渐开线齿形，还原齿轮的模数、齿数、压力角等核心参数，保证齿轮副的啮合间隙符合实际装配要求，避免传动干涉；针对手摇曲柄结构，建模时还原摇臂的弯折角度与握持端的球形把手造型，匹配手动操作的人机工程尺寸；针对两片磨削砂轮，建模时还原砂轮的多孔粗糙材质特征，区分粗磨、细磨砂轮的表面纹理差异；针对台夹固定结构，精准绘制C型夹身、升降调节螺杆、压盘的螺纹配合结构，还原夹具可夹持在工作台边缘的锁紧功能；针对顶部护罩，还原弧形罩壳的薄壁钣金特征，还原其遮挡磨屑的防护作用。材质渲染阶段，为不同零件匹配对应材质属性：齿轮、传动轴、夹身等金属结构件赋予铸铁哑光金属材质，还原老式工具的铸铁质感，表面添加轻微的使用磨损纹理提升真实感；砂轮部分赋予棕刚玉磨料的粗糙颗粒材质，还原磨削工作面的质感；摇把握持端、护盖部分赋予深色胶木材质，还原老式工具绝缘握持部件的质感；调节螺杆、锁紧螺丝等标准件赋予亮面金属材质，区分机加工件与铸造件的视觉差异。结构设计上完整复现了手动磨具的传动逻辑：摇动手柄时，动力通过输入轴传递给第一级小齿轮，经两级齿轮减速增扭后，动力传递到平行布置的两根砂轮主轴，带动两片砂轮同步转动，实现手动输入动力完成磨削作业的功能，同时还原了机身的注油孔、调节螺丝等细节结构，完整呈现传统手动磨削工具的机械原理与构造细节，可作为传统手工工具结构演示、机械原理教学的数字化模型使用。
