双环铰接式连接支架结构设计

　　这类双环铰接式连接支架，常应用在需要实现小角度相对转动的机械传动、连杆机构以及工装夹具的铰接点位上，区别于刚性固定的支座结构，它的核心作用是在承担径向与轴向载荷的同时，允许两个连接端围绕铰接轴线产生限定角度的摆动，抵消装配过程中产生的位置偏差，或是补偿设备运行过程中因受力形变带来的位移差，避免连接部位出现应力集中导致的断裂失效。

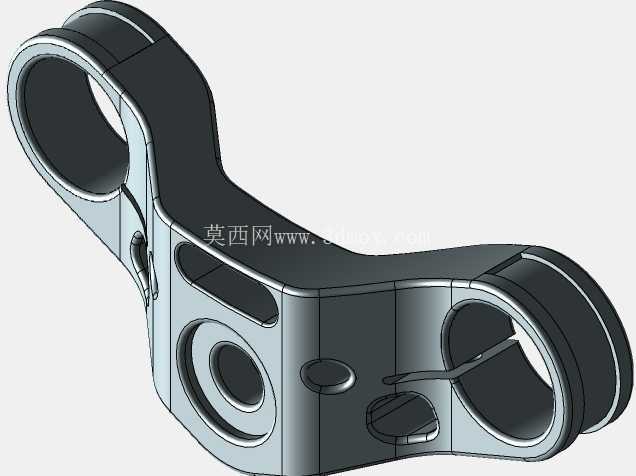

　　从结构设计逻辑来看，主体采用一体化铸造成型后做机加工的工艺路线，两个同轴度要求较高的铰接环孔分别位于结构两端，孔内壁预留了衬套安装的台阶位，实际装配时会压入铜基自润滑衬套，降低铰接销轴转动时的摩擦损耗，也方便后期磨损后直接更换衬套，无需整体替换支架，降低运维成本。中间的连接臂采用变截面的流线型过渡设计，并非等厚度的直臂结构，在靠近铰接环的受力集中区域做了加厚处理，臂身中部根据受力仿真的应力云图结果，开设了两处非贯通的减重凹槽，在不降低整体结构强度的前提下，尽可能削减零件自身重量，减少运动过程中的惯性负载。

　　支架侧面设计有两处定位凸台与一个贯通的定位销孔，装配时凸台先卡入对应安装基座的卡槽内完成初定位，再穿入定位销锁定周向位置，最后通过铰接环端面的螺栓孔完成锁紧固定，这种定位方式能避免螺栓承受横向剪切力，所有横向载荷都由定位凸台与定位销承担，大幅提升连接的可靠性。臂身与铰接环的过渡位置全部做了R3-R5的圆角过渡，没有尖锐的直角结构，从根源上减少热处理以及受力过程中的应力集中问题，避免疲劳裂纹的产生。

　　从安装边界来看，两端铰接环的内孔直径按照常用的铰接销轴尺寸系列设计，适配标准规格的圆柱销轴与开口销锁定结构，两个铰接环的中心距属于中等跨度的铰接间距，既可以用在中小型设备的连杆传动点位，也能适配工装夹具的摆动连接部位。安装时需要注意，铰接销轴的装配要采用过渡配合，压入过程中保证销轴与孔的同轴度，避免偏斜导致转动卡滞；衬套压入后要保证内孔的同轴度误差不超过0.02mm，转动时无卡顿、无异常旷量。

　　实际应用场景中，这类支架常见于轻工机械的摆动连杆机构、自动化设备的翻转工位连接、自行车以及非机动车的车架铰接部位，也可作为小型工程机械操作机构的传动连接件。设计过程中通过有限元仿真做了多次受力验证，在额定载荷下，支架最大形变位置出现在连接臂中部，形变量控制在0.05mm以内，最大应力值远低于所选铸钢材料的屈服强度，安全系数满足通用机械设计的1.5倍以上要求。结构上没有复杂的倒扣或者难以加工的特征，普通的三轴加工中心即可完成所有机加工工序，铸造环节也无需复杂的砂芯结构，量产时的工艺性较好，生产成本可控。

　　在细节处理上，铰接环的端面做了0.5mm的倒角处理，既去除了加工毛刺，也方便装配时引导销轴与衬套的导入，臂身表面的减重凹槽边缘同样做了小圆角过渡，避免应力集中的同时，也方便后期做表面喷涂处理，不会出现涂料堆积的问题。侧面的定位凸台高度设计为2mm，既能够满足定位的限位需求，也不会因为凸台过高导致加工难度提升，凸台与安装面的贴合率要求达到80%以上，保证定位的稳定性。
