带凸耳定位中空法兰连接座结构设计

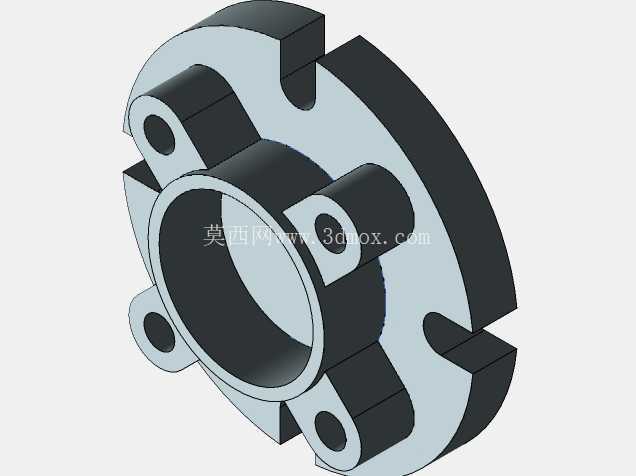

　　在工业传动、流体管路接驳以及小型动力单元的端盖连接场景中，这类带多凸耳定位结构的中空法兰连接座是应用频次极高的基础连接件，不同于常规平焊法兰的整圈螺栓布局，该结构采用周向均匀分布的带孔凸耳作为安装点位，在保证连接强度的前提下大幅压缩了安装所需的径向空间，尤其适配安装舱室边界紧凑、无法容纳整圈螺栓排布的紧凑型设备布局。从实际使用场景来看，这类零件常作为小型伺服电机输出端的过渡连接座、气动旋转接头的安装基座，或是低压流体管路的端盖压紧件，中空的内孔结构既可以供动力输出轴穿过，也可作为流体介质的流通通道，无需额外在零件上加工避让孔，减少了二次加工带来的形位公差累积。

　　设计这类零件时，首先要匹配对接部件的安装端面尺寸，内孔的直径公差需要根据穿过件的配合需求选定，若作为轴系穿过的基座，内孔需预留轴承安装的台阶位，若作为流体通道则要保证内壁粗糙度满足密封要求，避免介质渗漏。周向分布的凸耳数量通常根据连接所需的压紧力确定，该结构采用四个对称分布的凸耳，每个凸耳上的安装孔直径比所用连接螺栓大0.5-1mm，既可以补偿安装时的对位误差，也能避免螺栓穿装时出现卡滞。凸耳与主体圆盘的衔接位置做了等半径的圆角过渡，这处细节是结构设计中容易忽略的点——直角衔接会在螺栓压紧时产生严重的应力集中，长期受振动载荷影响容易在衔接处萌生裂纹，圆角过渡可以将应力峰值降低40%以上，大幅提升零件的疲劳寿命。

　　从安装边界来看，零件主体圆盘的厚度需要根据承受的压紧力计算，当螺栓按额定扭矩拧紧时，圆盘不能出现翘曲变形，否则会导致对接面密封失效或是轴系同轴度超差。凸耳的外伸长度需要满足螺栓安装时的扳手空间要求，不能因为追求紧凑而将凸耳设计得过短，导致现场装配时套筒无法套入螺栓头，反而增加装配难度。零件背面与对接面接触的区域需要设计成精加工平面，平面度公差控制在0.05mm以内，保证对接时的贴合度，若需要安装密封圈，还要在接触面上加工对应规格的密封槽，槽的深度和宽度要匹配密封圈的压缩量要求，避免压缩量过大导致密封圈过早老化，或是压缩量不足出现泄漏。

　　实际建模过程中，这类零件的特征逻辑要遵循加工顺序排布，首先拉伸生成主体圆盘和中心筒结构，再阵列生成周向的凸耳特征，之后加工安装孔和中心内孔，最后添加过渡圆角和倒角特征。需要注意的是凸耳上的安装孔要做通孔设计，不要加工成螺纹孔，这类连接座通常是通过螺栓穿过安装孔与对面的部件锁紧，若将孔做成螺纹孔，一旦螺纹滑牙就需要更换整个零件，维护成本远高于通孔配螺母的结构。中心筒的外圆尺寸如果需要配合密封件，要按照密封件的标准尺寸设计公差，比如搭配O型圈时要保证外圆的表面粗糙度达到Ra1.6，避免划伤密封圈导致密封失效。

　　在不同的应用场景下，这类零件的材质选择也有区别，用于普通传动连接场景时可以选用45号钢调质处理，兼顾强度和加工成本；用于有腐蚀介质的流体管路场景时，可以选用304不锈钢材质，提升抗腐蚀能力；用于轻量化要求高的自动化设备场景时，也可以选用6061铝合金硬质阳极氧化处理，在保证强度的前提下降低零件自重。不管选用哪种材质，凸耳安装孔的位置度公差都要严格控制，四个孔的中心所在圆的同轴度相对于中心内孔不能超过0.1mm，否则安装时会出现螺栓别劲的问题，长期运行后容易出现螺栓断裂的故障。
