电源变压器用RIB型支撑夹持构件

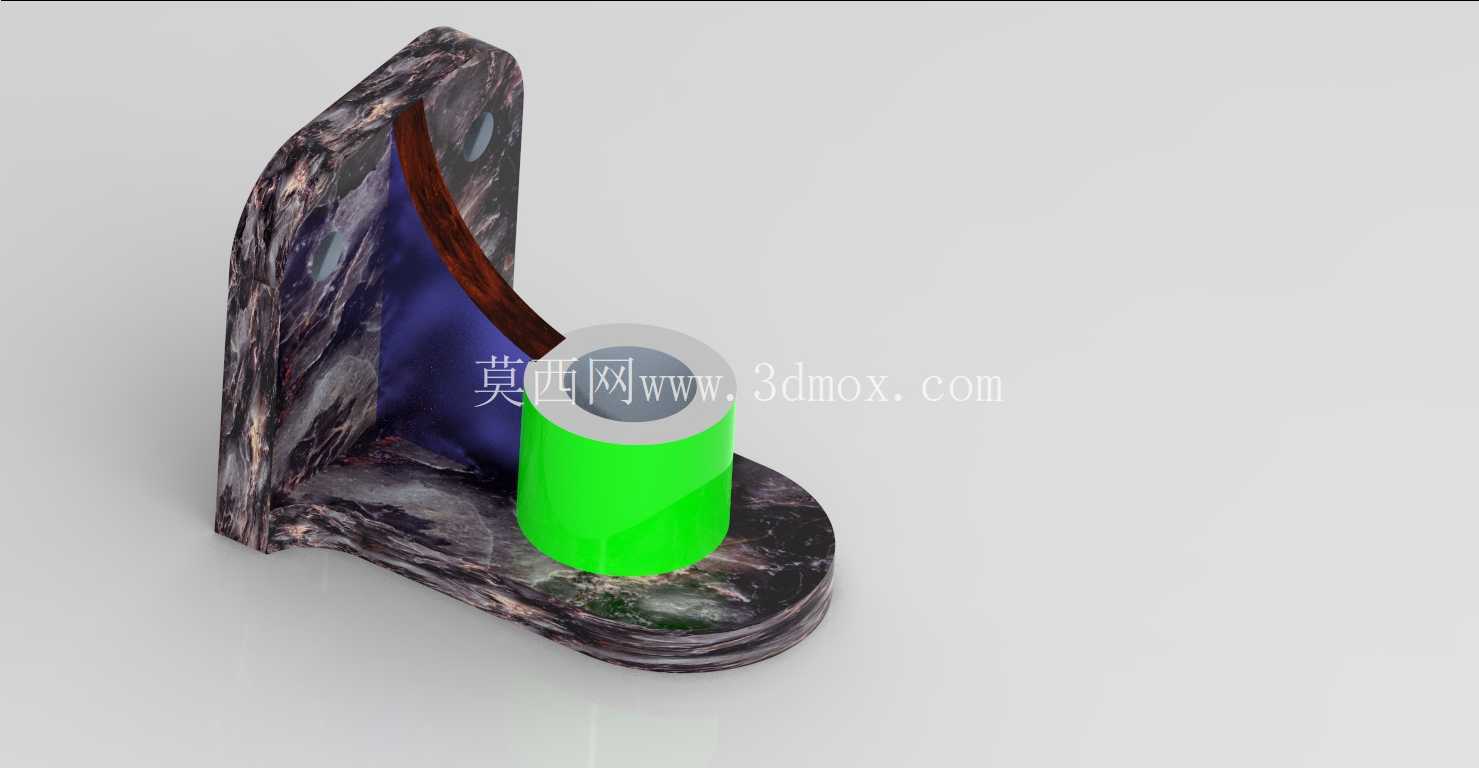

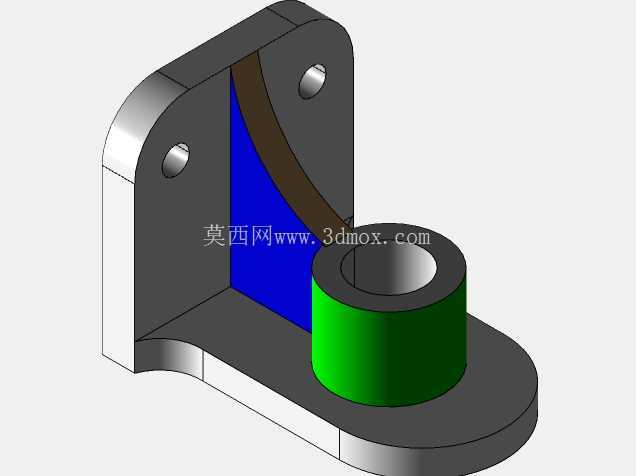

　　水平底板的端部设置带加强筋的圆筒状夹持座，竖直立板与水平底板之间的三角加强筋采用大圆角过渡设计，既能够降低应力集中风险，提升夹具整体的结构刚性，在长期承受交变载荷或者频繁装夹的工况下不会出现焊缝开裂或者结构变形，同时也能减少加工过程中的应力残留，提升夹具的使用寿命。圆筒夹持座的内孔尺寸根据对应变压器组件的外接圆柱尺寸做适配设计，内孔表面粗糙度控制在Ra1.6以内，既保证组件装入时的顺畅度，不会出现卡滞划伤组件表面的情况，又能提供足够的定位精度，保证组件装入后同轴度偏差不超过0.03mm，满足电源变压器装配时的位置精度要求。在电源变压器的生产装配、性能测试以及后续整机集成环节中，这类RIB支撑夹具是工位上高频使用的定位工装，主要承担变压器对应组件的承托、定位与夹持作用，避免装配或测试过程中组件发生偏移、晃动，影响装配精度或测试数据的准确性。从结构设计来看，该夹具采用L型一体式支撑基座作为主体承载结构，竖直立板上开设两个同轴度经过校准的安装通孔，用于将整个夹具固定在测试台架或者装配流水线的工位基板上，安装孔的位置公差控制在±0.05mm范围内，保证夹具安装后不会出现偏斜，确保后续夹持定位的基准一致性。

　　从安装边界来看，该夹具整体占用的安装空间较小，竖直立板的高度适配常规小型电源变压器组件的装夹高度，水平底板的延伸长度刚好覆盖夹持座的承托范围，不会过多占用工位台面上的操作空间，适合在密集排布的自动化测试工位或者多工位装配工装上使用。在实际应用场景中，这类夹具既可以单独使用在手工装配工位，作为操作人员放置待装配组件的定位座，辅助操作人员快速找准安装位置，提升装配效率，降低人工对位的误差；也可以成组安装在自动化测试流水线的载具上，配合气动或者电动压紧机构，实现变压器组件的自动上料、定位、测试、下料的全流程自动化作业，大幅提升生产测试环节的效率。

　　设计过程中充分考虑了不同工况下的使用需求，整体结构没有多余的冗余设计，所有受力部位都做了对应的加强处理，非受力部位则做了适当的减重优化，在保证结构强度满足使用要求的前提下，尽可能降低夹具自身的重量，既方便夹具的拆装更换，也能减少流水线载具的负载，降低输送机构的动力损耗。夹持座与水平底板采用一体式结构设计，避免了拼接式结构存在的装配间隙，长期使用后不会出现夹持座位置偏移的问题，定位精度保持性更好，不需要频繁对夹具进行校准调整，能够降低工位的维护成本。竖直立板上的安装孔采用沉孔设计，安装螺栓的头部可以完全沉入沉孔内，不会突出立板表面，避免对组件的装拆造成干涉，同时也能让夹具的安装贴合面完全与工位基板贴合，保证安装的稳定性。

　　加强筋的厚度根据整体受力仿真结果做了优化，既不会因为厚度过大造成材料浪费，也不会因为厚度不足导致加强筋部位在受力时出现变形，经过反复的载荷测试，在承受额定夹持载荷的情况下，夹具整体的形变量不超过0.02mm，完全满足电源变压器装配与测试环节的精度要求。在实际选型使用时，只需要根据待夹持变压器组件的圆柱外径尺寸选择对应内孔规格的夹具，通过两个安装孔将夹具固定在对应工位的基准面上，即可快速投入使用，不需要做额外的调整或者二次加工，适配性较强，能够覆盖多数小型电源变压器对应组件的装夹定位需求。
