CREO基础拉伸练习用电源变压器结构件

　　在电源类产品的结构设计工作中，基础结构件的建模逻辑是新人入行必须掌握的核心能力，很多刚接触三维建模的工程师容易忽略基础特征的工程意义，单纯把拉伸、切除这类命令当成软件操作技巧，实际上每一步特征的搭建都对应着实际生产中的冲压、折弯、钻孔工序，这个练习件的设计初衷就是帮学习者把软件操作和实际加工逻辑对应起来。

　　从实际应用场景来看，这类带U型卡槽与安装孔的薄板结构件，是小功率工频电源变压器里常用的铁芯固定支架，日常在低压控制电源、小型家电供电模块、工控板卡隔离电源里都能见到类似结构，它的核心作用是把叠片式铁芯夹紧固定，同时通过本体上的安装孔把整个变压器总成固定在设备的安装板或者PCB板上，避免变压器工作时因为工频振动产生异响、位移，甚至出现绕组磨损短路的问题。

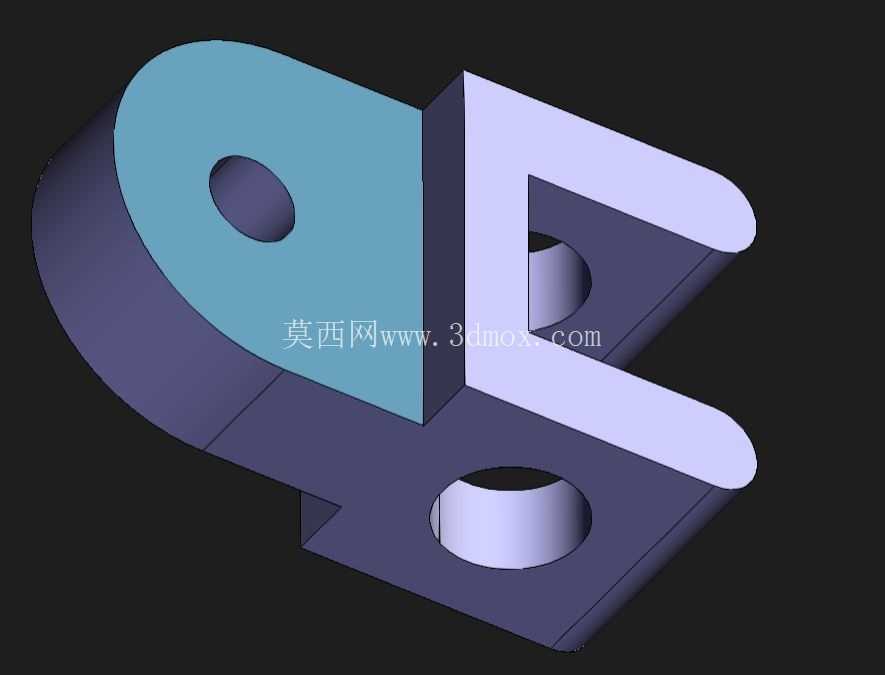

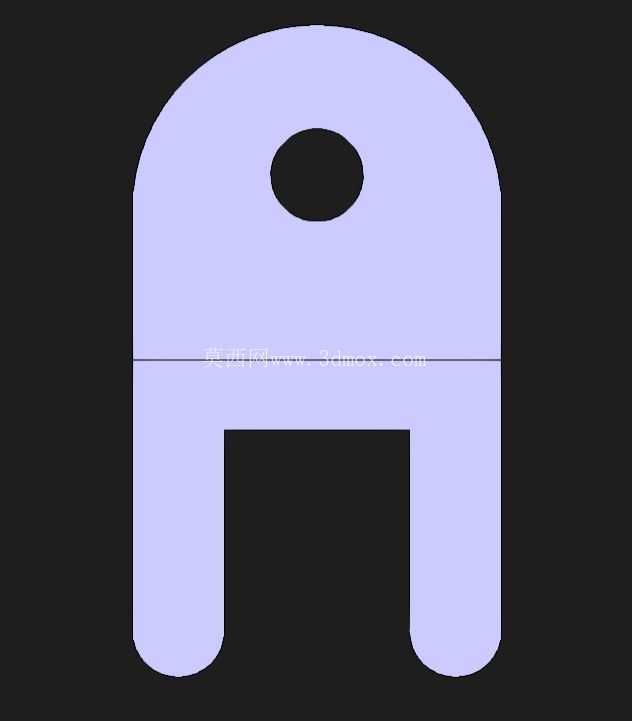

　　做这个结构的建模练习时，不能只照着轮廓画形状，要先想清楚每个结构的功能边界：顶部的矩形段是用来抵接铁芯叠片的上端面，做拉伸的时候要注意这个面的平面度要求，实际生产中这个面如果有翘曲，夹紧铁芯的时候会出现叠片受力不均，增大铁损还会产生额外的工作噪音；中间的拱形过渡段不是为了造型好看，而是为了避让变压器绕组的引出线，避免支架棱边刮破漆包线的绝缘层，很多新人建模的时候会把过渡处做成直角，实际生产中直角处的应力集中很容易让支架在受夹紧力的时候出现开裂，而且直角边也很容易割伤装配工人的手，所以圆弧过渡的尺寸要匹配绕组的出线半径，既不能太大浪费安装空间，也不能太小起不到避让作用。

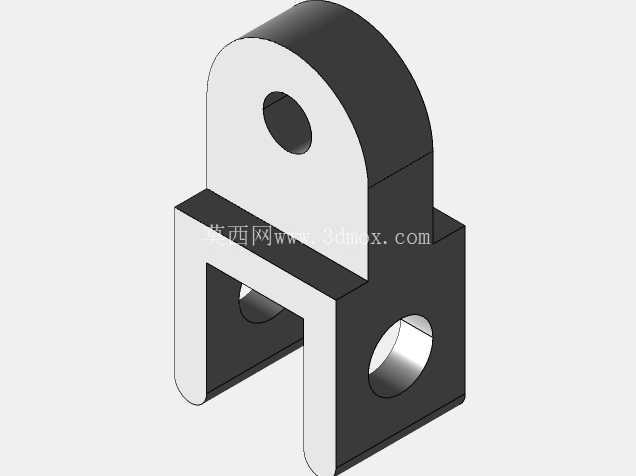

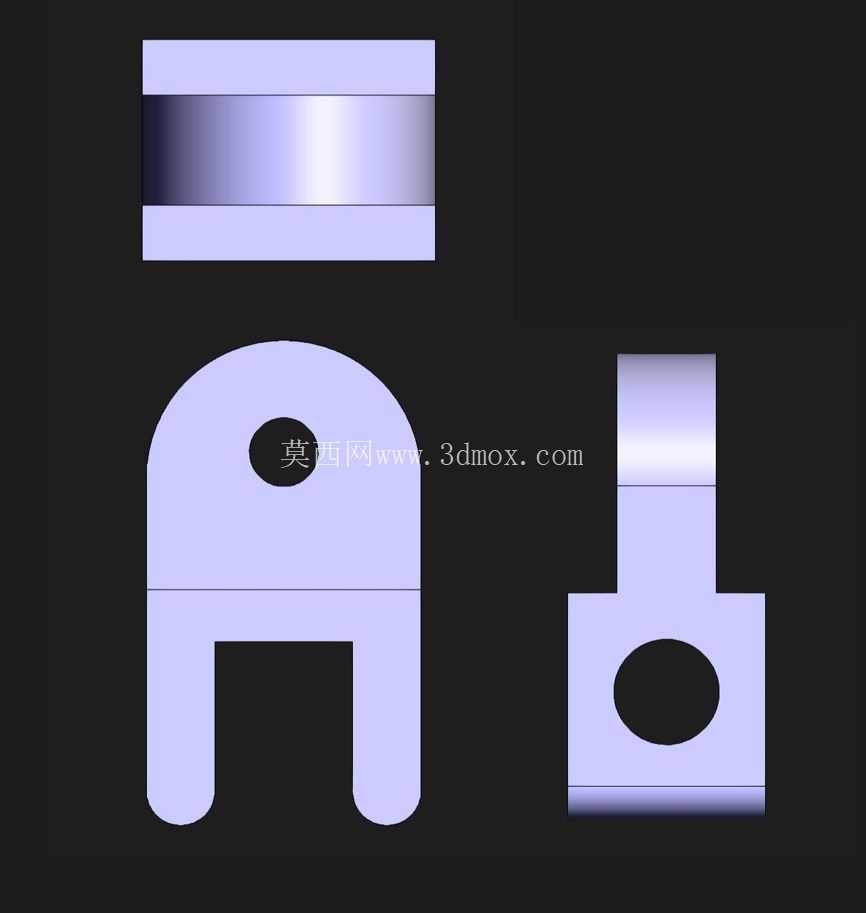

　　下方的两个U型支脚是整个支架的安装定位结构，支脚的间距要严格匹配PCB或者安装底板上的固定孔位，建模的时候要提前考虑安装公差，支脚的宽度不能做的和安装槽完全等宽，要留0.1-0.2mm的装配间隙，不然批量生产的时候很容易出现插装困难的问题；支脚末端的圆角也不是随意添加的特征，是为了装配时起到导向作用，让工人不用精准对位就能快速把支架卡进安装位，提升装配效率。右侧的L型结构件是配套的侧压支架，上面的圆孔是用来穿装固定螺丝的，建模的时候要注意孔的位置要和主支架的安装位同轴，不然锁螺丝的时候会出现别劲，长期使用下螺丝容易松动，导致变压器固定失效。

　　从安装边界来看，这类支架的整体厚度一般根据变压器功率选0.8-1.5mm的冷轧钢板，建模时的拉伸深度要和所选板材厚度对应，不能随意设定厚度值，不然做出来的模型和实际加工出来的零件尺寸偏差过大，失去练习的意义；整个支架的外形轮廓要控制在变压器铁芯的外轮廓范围内，不能超出铁芯边界太多，不然会占用额外的设备内部空间，给其他元器件的布局造成干扰。很多初学者做这类基础练习的时候，总觉得结构简单就随便画尺寸，实际上真正到量产项目里，哪怕是一个几毫米的尺寸偏差，都可能导致整个产品装配不上，或者需要额外修改模具，造成不必要的成本损失。

　　做这个拉伸练习的时候，可以顺着加工工序的逻辑来搭建特征：先画出支架的整体展开轮廓，做基础拉伸得到板材的基本形状，然后再做安装孔的切除，最后再添加过渡圆角、安装导向角这些细节特征，这个建模顺序和实际五金冲压件的加工顺序是一致的——先落料得到整体外形，再冲孔加工安装位，最后做折弯、去毛刺处理，按照这个逻辑建模，后续如果需要调整板材厚度、安装孔位、支脚间距这些参数，只需要修改对应草图的尺寸就能快速更新模型，不用推倒重做，这也是参数化建模核心的实用价值。

　　另外要注意，这类固定支架在实际工作中是要承受一定的夹紧力的，建模的时候虽然不需要做复杂的有限元分析，但也要在结构设计上避开应力集中的风险，比如所有的转角位置都要加合适的圆角，不要在受力方向上做突然的截面变化，避免支架在长期受夹紧力的情况下出现疲劳断裂。很多新人做出来的模型看着形状对，但是忽略这些工程细节，到实际打样的时候就会出现各种各样的问题，这也是为什么要从基础拉伸练习开始，就把工程思维融入到建模过程里，而不是单纯追求外形相似。
