CREO实践用带定位槽安装基座结构

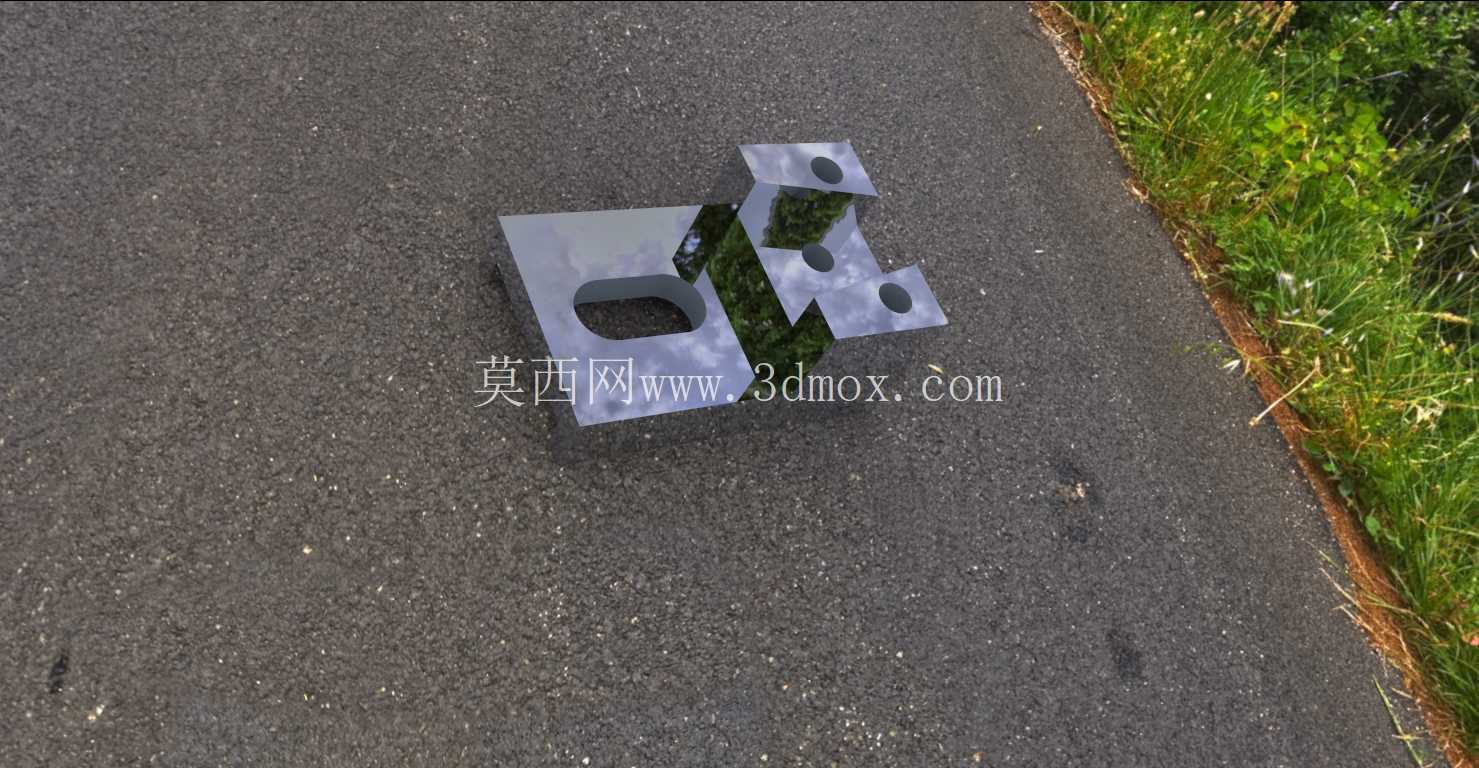

　　在非标工装夹具的设计实践环节，这类带长圆形定位槽的安装基座是极为常见的基础承载构件，日常多用于小型工装的快速换装、工位治具的位置微调场景，在电子元器件装配工位、小型零件检测工位的台架搭建中应用频次很高。从结构功能来看，基座主体采用高低错落的块式结构，低位平台上开设的长圆形通槽主要用于跨距调整，可适配不同安装孔距的上部治具，安装时螺栓穿过长槽后无需完全拧下即可滑动调整治具位置，相比圆孔固定结构能减少反复拆装螺栓的工作量，适配小批量多品种生产时的快速换型需求。

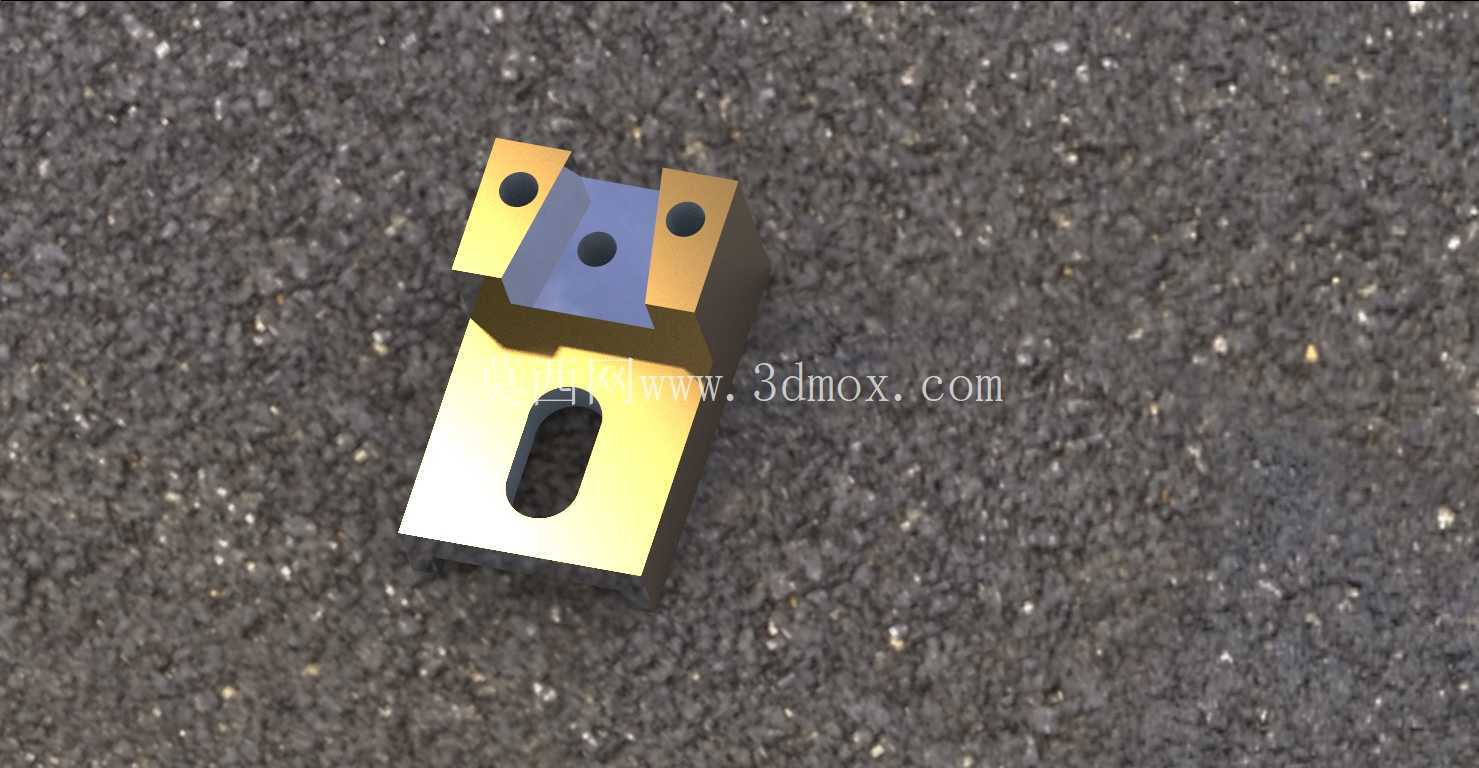

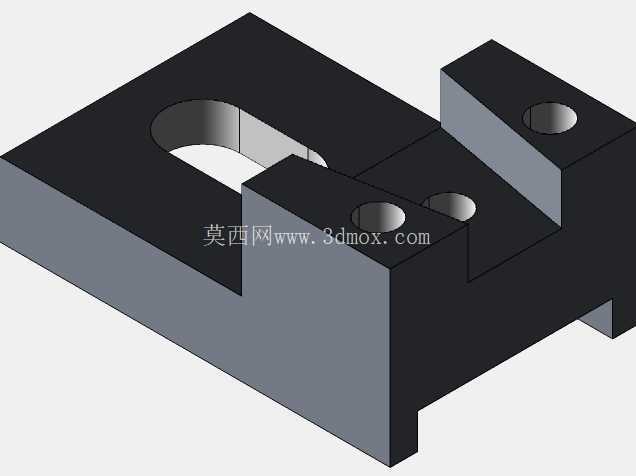

　　高位凸台上开设的三个等径圆孔为定位安装孔，孔位公差按照H7级精度设计，可与圆柱定位销配合实现上部功能模块的精准定位，避免治具在受侧向力时出现偏移，三个孔呈非对称排布，也能起到防错装的作用，防止操作人员装反治具方向。设计思路上优先考虑了加工工艺性，所有外露棱边均做了C1倒角处理，既避免加工后锐边划伤操作人员，也能在装配时起到导向作用，降低销钉插入的对位难度。基座的底面为全平面加工，平面度控制在0.02mm以内，保证安装到工作台面后不会出现翘曲，避免上部治具的定位精度受安装面贴合度影响。

　　安装边界方面，低位平台的长槽有效调节行程为槽长减去螺栓直径，实际可调整范围覆盖常见小型治具的孔距偏差，高位凸台的高度差经过核算，刚好留出手指操作螺栓的空间，无需借助加长套筒即可完成上部治具的锁紧操作，日常维护时无需拆解整个基座就能更换上部功能模块。从受力角度分析，基座的壁厚设置充分考虑了夹紧作业时的受力情况，在凸台与低位平台的衔接处做了圆角过渡，避免应力集中导致长期受载后出现开裂，材质选用常用的45号钢即可满足常规工装的使用强度要求，若用于有防锈需求的工位也可更换为6061铝合金加工，整体重量更轻也便于搬运调整。

　　这类基座在实际产线使用时，通常会配合T型槽工作台使用，长槽内穿入T型螺栓将基座整体固定在台面上，需要调整工位位置时只需松开T型螺栓螺母即可滑动基座到指定位置，相比整块式工装台板，这种分体式基座的组合灵活性更高，可根据工位需求自由排布多个基座的位置，适配不同尺寸工件的装夹需求。建模过程中需要重点关注长槽的两端圆弧与直边的相切约束，避免加工时出现接刀痕影响螺栓滑动的顺畅度，三个安装孔的位置度公差需要在建模时就做好基准标注，以底面和长槽的对称中心为基准建立坐标系，保证加工时孔位的一致性，凸台的侧面与底面的垂直度公差也需要明确，避免上部治具安装后出现倾斜，影响工件的装夹定位精度。
