Creo教学演示用带支耳筒状结构件

项目分类:通用机械零部件 发布时间:2025-01-05 ID:877812
  • Creo教学演示用带支耳筒状结构件
  • Creo教学演示用带支耳筒状结构件
  • Creo教学演示用带支耳筒状结构件

  这类带侧向支耳的筒状结构件,在中小型流体管路配套、轻型执行机构安装支架领域十分常见,日常做设备改型、教学演示时经常会碰到类似结构的建模需求。从实际应用场景来看,这类零件大多承担主体承载与接口转接的双重作用,主体筒腔用来穿设轴类零件、输送低压流体或者容纳小型功能组件,侧向伸出的带孔支耳则是用来将整个筒件固定在设备基座、相邻构件的安装面上,不需要额外设计独立的转接支架,能有效减少装配环节的零件数量,降低小型设备的整体装配复杂度。

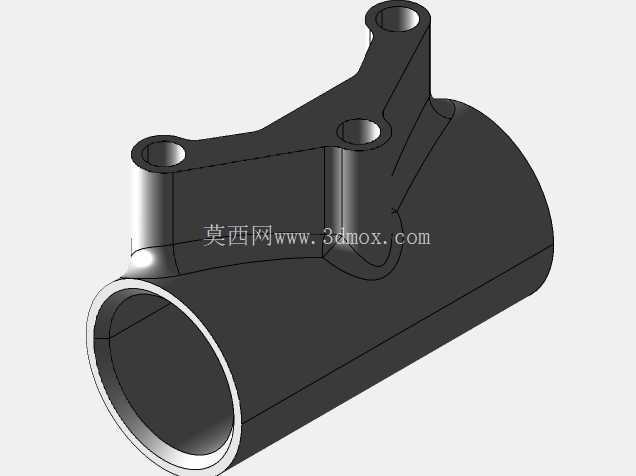

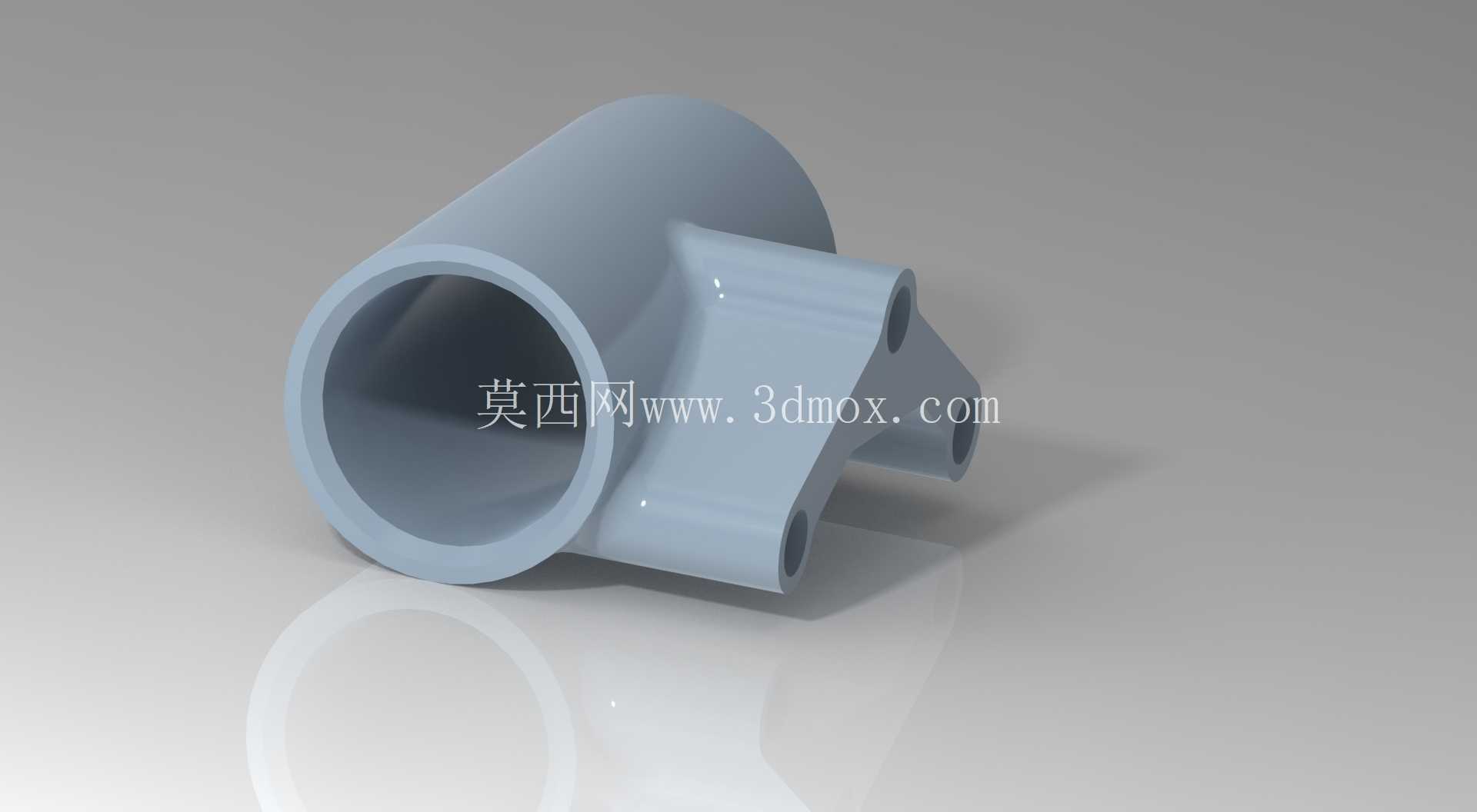

  从功能特性上看,该结构的主体为等壁厚圆筒,内壁光滑无多余凸起,能保证穿设的杆件运动无卡滞,或是流体通过时的阻力处于较低水平;筒身侧向延伸出的两个支耳与筒壁做了圆弧过渡处理,不存在直角应力集中区域,在承受径向安装载荷、设备运行带来的振动冲击时,过渡区域不会出现应力突变导致的开裂问题,支耳上的贯通安装孔为同轴设计,装配时可以直接穿设标准螺栓完成固定,不需要额外做配钻加工,能有效提升现场装配的效率。

  设计这类结构的时候,首先要明确主体筒的内径尺寸匹配对应的适配对象,比如穿设直径20mm的光轴,筒体内径就要留0.1-0.2mm的配合间隙,壁厚根据承载需求选择3-5mm即可,满足常规轻型设备的强度要求;支耳的伸出长度要根据安装面的实际位置确定,要保证安装螺栓穿入后,螺栓头部不会和筒壁发生干涉,支耳上的安装孔中心距要和基座上的预留安装孔位完全对应,避免出现装配错位的问题。建模过程中可以先绘制主体圆筒的截面轮廓,通过拉伸特征生成主体结构,再以筒壁的外圆柱面为参考,绘制支耳的截面轮廓,采用拉伸到曲面的方式让支耳与筒壁完全贴合,不需要额外做曲面修剪,就能保证两个特征的结合面完全贴合,没有建模缝隙,后续做工程图导出、有限元受力分析的时候不会出现几何错误。

  关于安装边界的考量,这类零件安装时要注意支耳的贴合面需要与安装基座保持平面度公差在0.1mm以内,避免螺栓锁紧后筒身出现倾斜,导致内部穿设的轴类零件出现偏磨;筒身的轴向两端要预留足够的装配空间,保证外接的管路、端盖等配件有足够的安装操作空间,不会和周边的其他构件发生碰撞。如果是用于流体输送场景,筒壁与支耳的过渡区域还要做圆角处理,避免长期受流体压力作用出现疲劳损伤,支耳的安装孔可以根据需求设计成沉孔结构,让螺栓锁紧后头部不突出支耳表面,减少设备整体的外部突出结构,避免安装调试过程中剐蹭操作人员或是其他管线。

  在建模练习层面,这个结构非常适合初学者掌握参考建模、拉伸到曲面的核心操作逻辑,很多新手刚开始做这类带侧向伸出结构的零件时,容易出现支耳与筒壁结合面有缝隙、特征定位不准的问题,通过以筒身的圆柱曲面作为拉伸终止参考,就能精准控制支耳的长度,保证结合面完全贴合,不需要反复调整拉伸尺寸参数,能大幅提升建模的效率,同时也能养成参考关联建模的习惯,后续修改筒身直径参数的时候,支耳的特征会自动更新适配,不需要逐个修改特征参数,减少参数化建模过程中的出错概率。
