CVT传动系统主皮带轮结构设计

　　在无级变速传动系统的布局中，主皮带轮是承担动力输入与速比调节核心功能的关键部件，其结构合理性直接决定整套变速机构的传动效率、运行平顺性与服役寿命。这类部件广泛应用于小排量乘用车辆、轻型代步设备、通用动力机械的无级变速单元中，区别于固定速比的带轮结构，CVT主皮带轮需要配合金属传动带实现工作半径的连续变化，从而在不切断动力传递的前提下完成传动比的平滑切换，避免有级变速过程中存在的动力中断、换挡冲击问题。

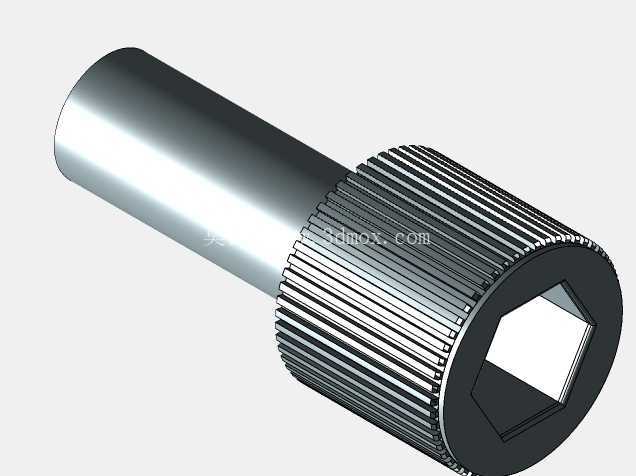

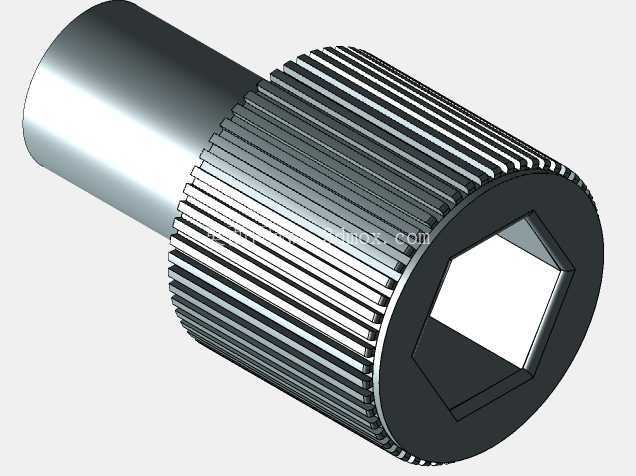

　　从结构设计逻辑来看，该带轮采用轴轮一体化的布局形式，带轮主体与动力输入轴为同轴刚性连接结构，轴段部分承担动力输入、轴承支撑定位的功能，表面粗糙度与形位公差需要满足旋转动平衡的要求，避免高速运转过程中出现径向跳动引发的传动带异常磨损。带轮的轮面部分采用细密的周向滚齿结构，这类齿形结构并非用于啮合传动，而是通过增加轮面与传动带接触区域的摩擦系数，在同等压紧力条件下提升摩擦力矩传递上限，同时避免传动带在大扭矩输入工况下出现打滑问题，滚齿的齿距、齿深参数需要匹配配套金属传动带的接触面纹理，保证接触应力均匀分布，减少局部应力集中带来的部件疲劳损耗。

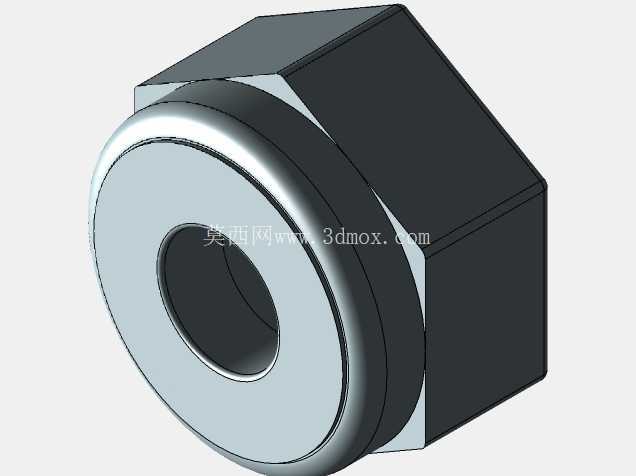

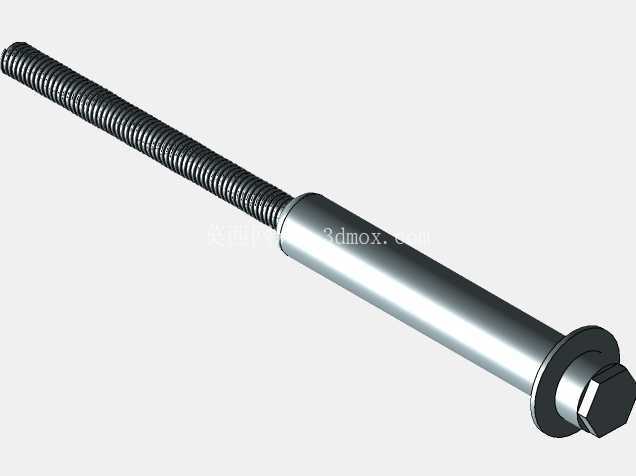

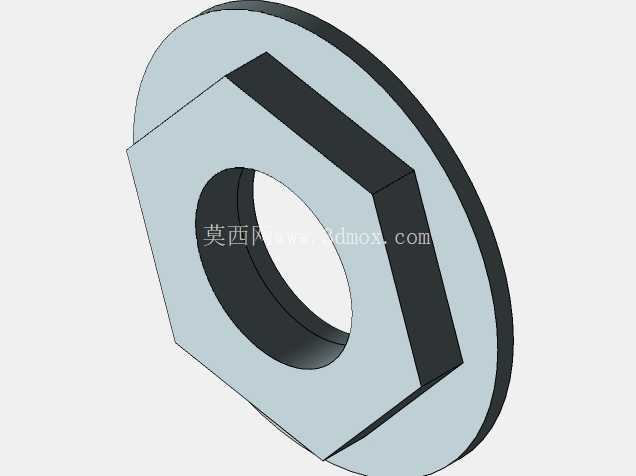

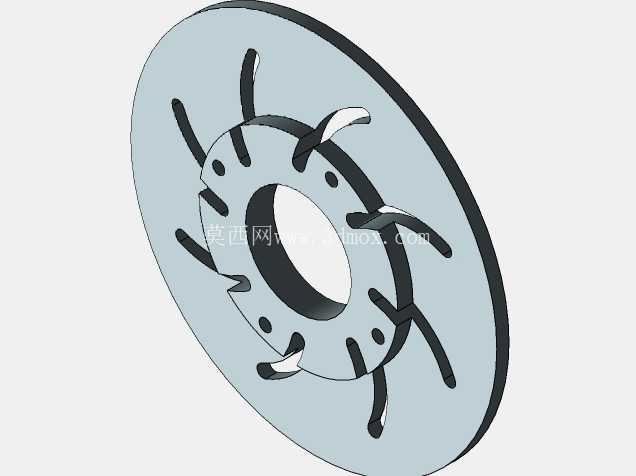

　　带轮端面设置的内六角结构，是装配与维护过程中的扭矩施加位，在带轮与输入轴的锁紧工序中，可以通过内六角工装固定带轮主体，配合轴端锁紧螺母完成轴向预紧力的施加，避免带轮在高速旋转、频繁变径的过程中出现轴向窜动。带轮的轴向滑移行程是设计过程中的核心尺寸边界，其可动轮盘的轴向移动范围直接决定整套CVT机构的速比调节区间，行程过大会导致传动带在最大/最小工作半径位置出现超出设计范围的弯折应力，加速传动带疲劳断裂；行程过小则会压缩速比覆盖范围，无法满足设备在低速大扭矩、高速低负荷工况下的动力匹配需求。

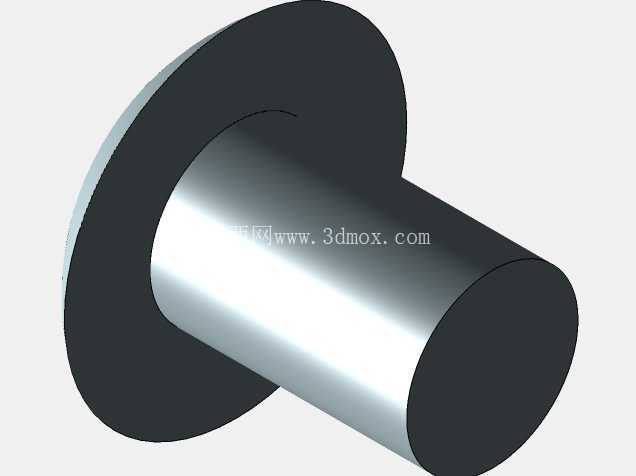

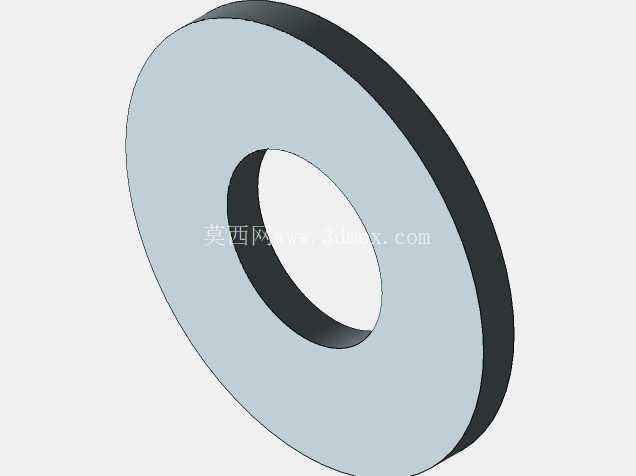

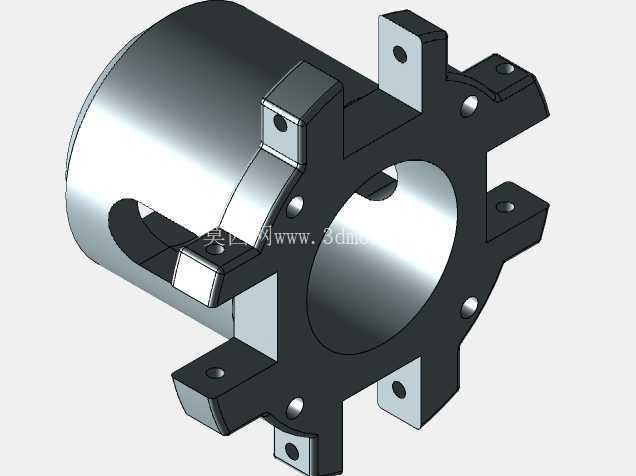

　　安装边界层面，该主皮带轮的轴段需要匹配两个深沟球轴承作为旋转支撑，轴承安装位的轴径公差采用过渡配合设计，既保证轴承内圈与轴的同步旋转，又避免过盈量过大导致的轴承装配损伤。带轮的轴向定位依靠轴肩与锁紧螺母实现，轴肩的端面垂直度需要严格控制，否则会导致带轮轮面与轴线不垂直，引发传动带跑偏、偏磨问题。在实际装配场景中，需要保证主皮带轮与从动皮带轮的轮槽中心平面共面，平面度误差需要控制在允许范围内，否则会大幅提升传动带的侧向磨损速率，甚至出现传动带脱出轮槽的故障。

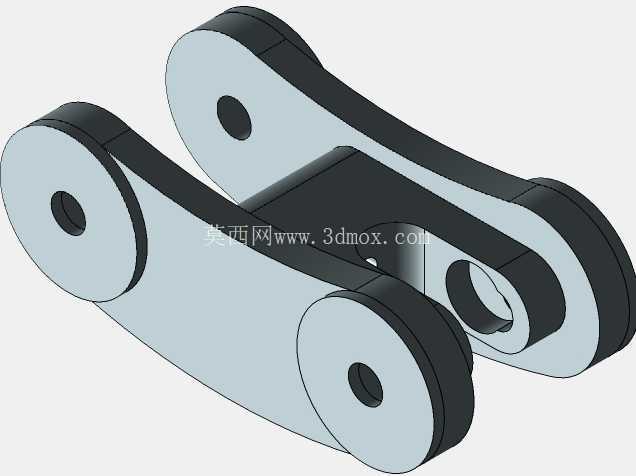

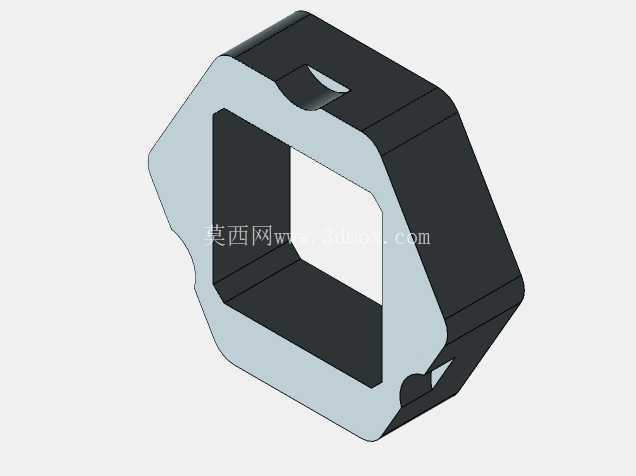

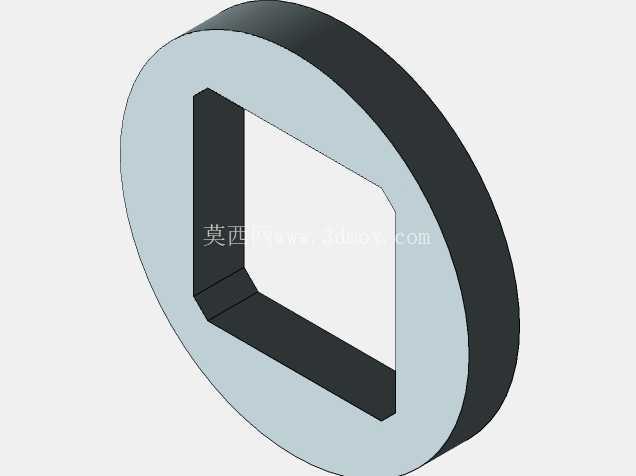

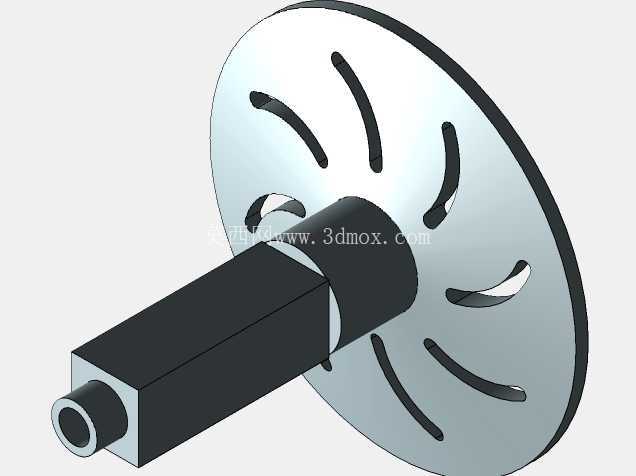

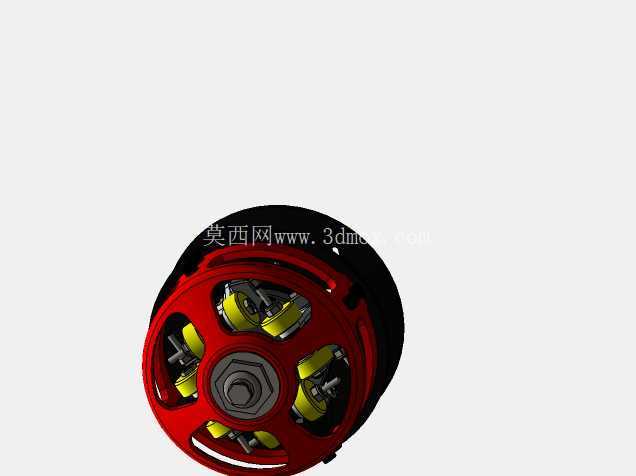

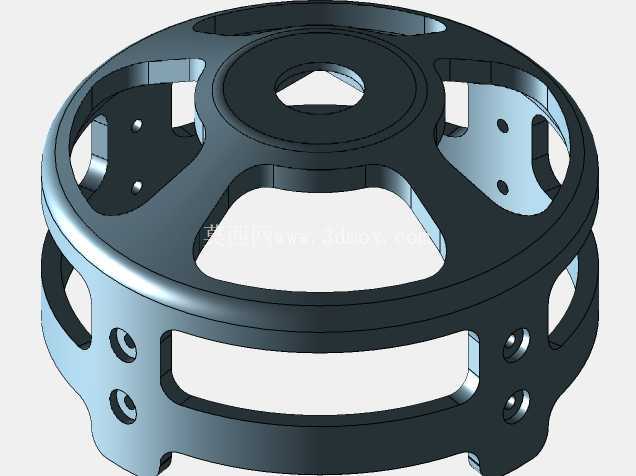

　　设计过程中，零件主体的结构建模在NX环境中完成，依托NX的实体建模功能可以快速完成轴段、轮体、滚齿、端面内六角结构的特征构建，同时对轴肩过渡位置、轮体与轴段连接位置做圆角应力释放处理，避免淬火处理过程中出现应力集中开裂问题；后续的装配验证在Solidworks环境中开展，通过虚拟装配可以校核带轮与周边轴承、箱体、传动带、压紧机构的干涉情况，验证轴向滑移行程内所有运动部件的运动边界是否符合设计预期，提前排查装配干涉、运动卡滞等潜在问题。这类带轮的材质通常选用高强度合金结构钢，轮面滚齿区域需要做表面淬火处理，提升表面硬度与耐磨性能，芯部则保留足够的韧性，承受动力传递过程中的扭矩冲击载荷，避免出现轮体断裂失效。在实际运行过程中，带轮的可动轮盘轴向移动由液压或离心机构驱动，通过改变两个轮盘的间距调整传动带的工作半径，整个变速过程中轮面需要始终保持对传动带的恒定压紧力，压紧力的大小需要根据输入扭矩动态调整，既保证足够的摩擦力矩传递能力，又避免过大的压紧力导致传动带与轮面的过度磨损。
