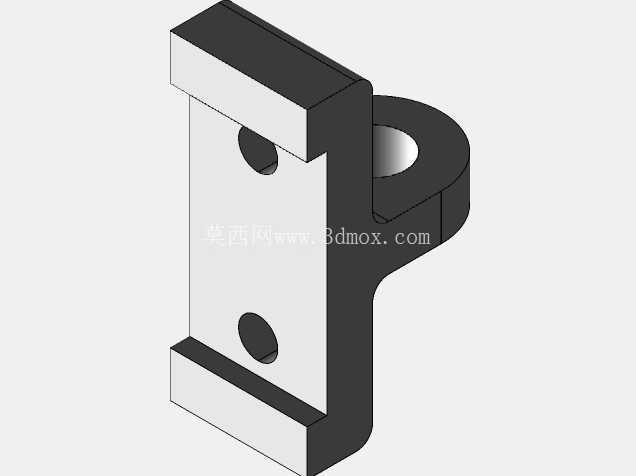

带侧耳安装座的同轴环形连接结构件

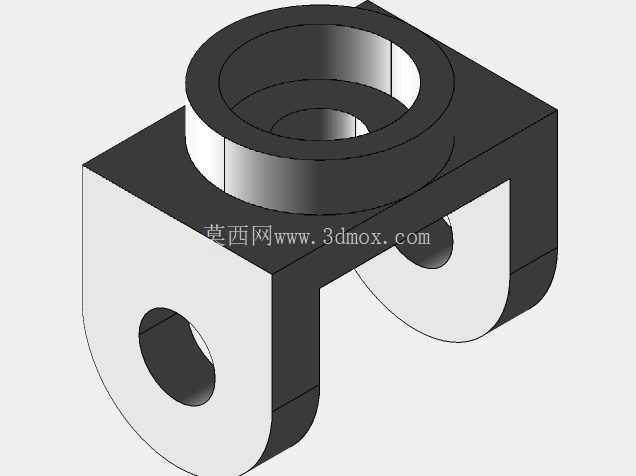

　　在小型机电设备的内部装配链路里，这类带侧耳安装位的同轴环形结构件，常承担着轴类零件的径向限位、相邻功能模块的过渡连接作用，常见于小型动力输出端的支撑、管线穿接定位、轻载传动环节的导向等场景。从结构形态来看，主体由上方同轴双层环形结构与下方带单侧安装耳的方块基座结合而成，上方的环形结构内壁做了阶梯式设计，内层环的内径更小，外层环与内层环形成同轴台阶面，这个台阶面在实际装配中可以为穿入的轴套、衬垫类零件提供轴向定位支撑，避免装配时零件过度推入，同时双层环的壁厚经过梯度设计，外层环承担主要的径向受力，内层环与穿入零件直接接触，减少配合面的磨损量，后期维护时仅需更换内层接触的衬套即可，无需更换整个结构件，降低运维成本。下方的基座部分采用方块式主体加单侧圆弧安装耳的设计，安装耳上开有横向贯通的圆孔，用于穿装固定螺栓，安装时可以通过这个孔将整个结构件固定在设备的安装基板上，圆弧过渡的耳型设计可以减少螺栓紧固时的应力集中，避免安装耳根部在长期受振动载荷时出现开裂问题。基座与上方环形结构的衔接处做了直角过渡的加强处理，衔接位置的壁厚做了局部加厚，能够承受环形结构传递来的径向载荷，避免环形结构在受侧向力时与基座发生断裂分离。

　　从安装边界来看，上方环形结构的外径决定了装配时周边需要预留的径向避让空间，基座的底面为平面设计，安装时需要与安装基板的平面完全贴合，保证固定后的稳定性，安装耳上的贯通孔中心与基座底面的高度差，决定了配套螺栓的长度选型以及安装时垫片的厚度匹配，装配时需要保证穿入环形结构的轴类零件与安装孔的轴线保持垂直，避免出现偏载导致的转动卡滞问题。设计这类结构件时，首先要明确穿入环形结构的零件外径尺寸，以此确定内层环的配合公差，若为滑动配合场景，内层环的内壁粗糙度需要控制在合理区间，减少相对转动时的摩擦阻力；若为固定过盈配合，则需要根据过盈量计算环形结构的壁厚是否满足强度要求，避免压装时出现环壁开裂。

　　基座部分的尺寸需要匹配安装位置的空间大小，安装耳的位置设计要考虑螺栓装拆时的操作空间，避免螺栓拧紧时被周边其他零件干涉，同时安装耳上的通孔直径要比配套螺栓的外径大0.2到0.5毫米，补偿安装时的位置误差，降低装配难度。在实际应用场景中，这类结构件不需要承受过大的重载载荷，更多是承担定位、导向、过渡连接的作用，比如在小型电动工具的输出端，这类结构可以作为输出轴的辅助支撑座，减少输出轴转动时的径向跳动；在小型气动回路中，这类结构可以作为气管的穿接固定座，将气管定位在指定位置，避免设备运行时气管晃动干涉其他运动部件；在低压配电设备的内部走线环节，也可以作为线缆的穿线定位座，保护线缆穿过金属板时不被锐边割破绝缘层。

　　结构的材质选择通常根据使用场景确定，常规场景下采用硬质工程塑料注塑成型即可满足强度要求，同时具备一定的绝缘性能，适合电气类场景使用；若有更高的强度要求或需要承受一定的温度载荷，则可以采用铝合金压铸成型，表面做阳极氧化处理提升耐磨与耐腐蚀性能；若用于重载传动场景，则需要采用钢材机加工成型，配合面做淬火处理提升表面硬度。建模过程中需要重点关注各个衔接位置的圆角处理，尤其是安装耳与基座衔接的根部、环形结构与基座衔接的位置，这些位置都是应力集中的高发区域，合理的圆角过渡可以大幅提升结构的抗疲劳性能，同时在机加工或注塑成型时也能减少工艺缺陷，比如注塑时的应力开裂、机加工时的应力变形。另外，环形结构的同轴度公差需要严格控制，若同轴度偏差过大，会导致穿入的轴类零件出现偏斜，转动时出现卡滞、磨损加剧的问题，安装耳上的通孔与环形结构的位置公差也需要合理设定，保证安装后环形结构的轴线与设计位置一致，避免装配后出现位置偏差影响整体设备的运行精度。
