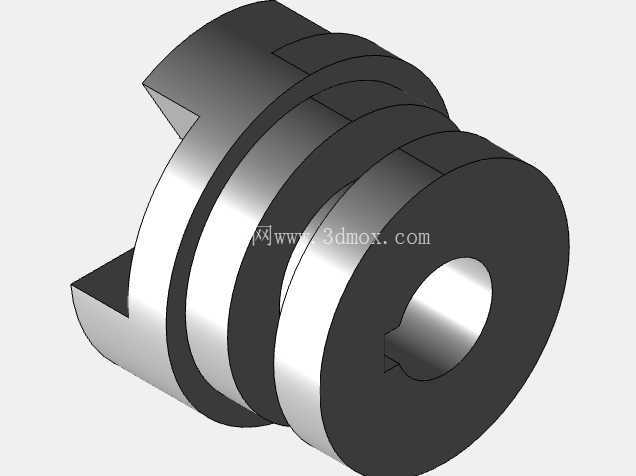

带键槽槽口对接式从动法兰结构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:877839
  • 带键槽槽口对接式从动法兰结构

  这类带端部槽口的从动法兰,常被用在中小功率的刚性传动对接场景中,比如小型电源配套设备的动力输出端、低压配电装置内部的传动衔接位,还有轻工自动化线的短距轴系对接位置,核心作用是实现两根同轴布置轴件的刚性扭矩传递,相比普通平键直连的法兰,端部的叉形槽口可以直接和主动端的凸爪嵌合,省去了额外的联轴器中间节,在安装空间局促的紧凑型设备里能大幅压缩轴向占用尺寸。从结构设计逻辑来看,法兰主体采用阶梯轴式的回转结构,靠近槽口端的大直径段是扭矩承载的核心区域,多段环形凸台一方面是为了适配不同安装位的止口定位需求,不同直径的凸台可以直接嵌入对应安装座的预制沉孔内,不需要额外加工定位套,装配时能快速保证同轴度,减少现场找正的工作量;另一方面环形凸台也能在法兰承受交变扭矩时起到应力分散的作用,避免轴肩位置出现应力集中导致的断裂失效。

  中心的通孔是轴安装位,孔内加工的键槽可以和配套传动轴上的平键配合,限制法兰与轴之间的周向转动,保证扭矩传递过程中不会出现打滑,键槽的位置特意避开了端部槽口的应力集中区,不会因为槽口的缺口效应叠加键槽的应力削弱,导致法兰在冲击载荷下出现开裂。端部的叉形槽口是这个法兰区别于普通平焊法兰、对焊法兰的核心特征,两个对称的凸爪在对接时直接嵌入主动端对应法兰的凹槽内,凸爪的侧面是扭矩传递的接触面,设计时特意将凸爪的根部做了圆角过渡,避免直角根部在频繁正反转的工况下出现疲劳裂纹,凸爪的端面做了小角度的倒角,方便安装时快速对准嵌合,即使两轴存在微小的角度偏差,也能顺着倒角滑入配合位,降低装配难度。从安装边界来看,这类法兰的最大外圆直径决定了安装座的沉孔最小加工尺寸,轴向总长度决定了轴端预留的安装空间,中心通孔的直径要和适配的传动轴径保持过渡配合,既不能太松导致运转时出现偏心振动,也不能太紧导致压装时拉伤配合面;槽口的宽度尺寸要和主动端凸爪的尺寸保持小间隙配合,间隙过大会导致传动时出现冲击噪音,加速配合面磨损,间隙过小则会出现装配卡滞,温度升高后因为热胀冷缩出现抱死的问题。

  实际应用中,这类法兰不需要额外的紧固件来实现两轴对接,只要将两端的槽口和凸爪嵌合,再通过中心孔的键连接固定在各自的轴上,就能实现扭矩传递,相比传统的凸缘联轴器,拆装更加方便,不需要在端面上加工一圈螺栓孔,也不需要逐个拧紧连接螺栓,在需要频繁拆装维护的设备工位上,能大幅缩短检修停机的时间。在材料选择上,这类承载传动扭矩的法兰一般选用中碳钢经调质处理,既保证足够的强度承受冲击载荷,又有合适的韧性避免脆断,配合面经过精加工后表面粗糙度控制在合理范围,减少运转时的摩擦磨损,延长零件的使用寿命。

  设计建模时要特别注意几个关键尺寸的公差配合:中心孔与轴的配合公差、键槽的宽度公差、槽口与凸爪的配合公差,还有各段阶梯轴的同轴度公差,这些参数直接决定了法兰装配后的运转精度,如果同轴度超差,高速运转时会产生明显的径向跳动,不仅会产生振动噪音,还会加速轴承等配套零件的磨损。另外槽口的对称度公差也很重要,如果两个凸爪的受力不均匀,会导致单个凸爪承受的载荷超过设计值,长期运转会出现凸爪变形甚至断裂的问题。
