四缸发动机排气歧管结构设计方案

　　这款四缸机型配套的排气歧管，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，引导至三元催化器与排气后处理系统，最终经消音器排出，是内燃机进排气系统中直接影响排气效率、发动机背压与动力输出表现的核心零部件。从实际装车场景来看，这类歧管普遍适配直列四缸自然吸气或小排量涡轮增压发动机，覆盖家用乘用车、轻型商用车以及小型非道路工程机械的动力单元，安装位置处于发动机缸盖排气侧，紧邻发动机舱热管理核心区域，工作环境长期处于600-900摄氏度的高温区间，同时要承受发动机运行带来的持续振动、排气脉冲带来的交变压力，因此结构设计上的每一处细节都直接关联整机可靠性。

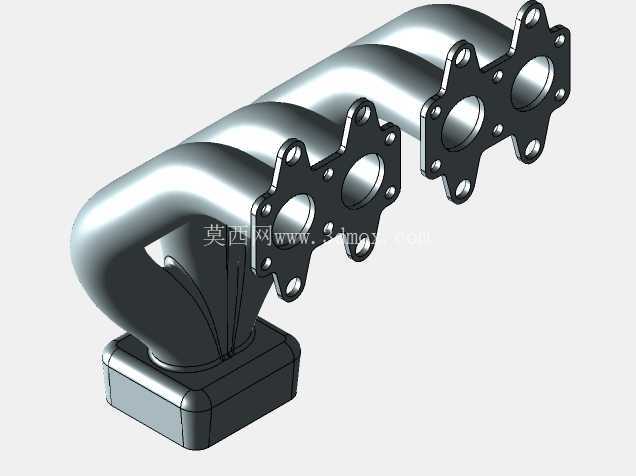

　　从结构设计思路来看，这款歧管采用四支等长渐变曲率的弯管依次排布，每支弯管的入口端对应缸盖的一个排气口，通过独立的法兰面与缸盖密封连接，四个入口法兰采用一体化的连接耳设计，每个法兰面预留三个螺栓安装孔，孔位公差严格匹配缸盖排气侧的螺纹孔位置，安装面平面度控制在0.05mm以内，避免高温工况下出现密封失效、废气泄漏的问题。弯管段采用逐步汇流的结构设计，四个独立气道最终汇入下方的方形出气连接座，出气端同样采用法兰连接结构，对接下游的排气前段管路，这种渐进式汇流的结构可以有效减少各缸排气之间的干涉，降低排气脉冲带来的紊流损失，一定程度上提升发动机的充气效率，优化低转速区间的扭矩输出表现。

　　在外形尺寸与安装边界的设计上，四个入口法兰的中心距严格匹配直列四缸发动机的缸心距参数，整体横向跨度适配主流1.5L-2.0L排量直列四缸机型的排气侧安装空间，弯管的曲率半径经过反复校核，既保证气道内壁光滑过渡、减少排气阻力，又控制整体外轮廓尺寸，避免与发动机舱内的周边部件如冷却水管、线束、防火墙隔热层发生干涉。下方的方形出气座预留了足够的法兰连接空间，安装螺栓的操作空间经过模拟验证，保证在整车装配线上可以使用定扭工具直接完成螺栓打紧，不需要额外拆卸周边部件。歧管本体的壁厚设计充分考虑了铸造工艺可行性与高温强度要求，弯管段壁厚均匀，避免出现壁厚突变带来的热应力集中问题，法兰与管路连接位置设置了过渡圆角，减少长期高温交变工况下的开裂风险。

　　从功能特性层面来看，这款歧管的气道走向经过流场仿真优化，各缸的排气路径长度差控制在5%以内，尽可能保证各缸排气背压一致，避免出现个别气缸排气不畅导致的工作不均匀、动力输出波动问题。入口法兰的密封面设计了密封垫安装定位槽，配合金属复合密封垫可以在高温工况下长期保持密封性能，杜绝废气泄漏带来的舱内异味、温度异常升高等问题。整体结构采用一体铸造成型的工艺方案，材料适配高硅钼球墨铸铁或者高镍铸铁材质，可以长期承受高温排气的冲刷，同时具备足够的抗振动疲劳性能，匹配发动机全生命周期的使用要求。在实际选型匹配过程中，需要重点核对入口法兰的孔位尺寸、中心距、出气座的连接尺寸与目标机型的匹配度，同时确认整体外轮廓与发动机舱周边部件的间隙满足热膨胀要求，避免冷态装配间隙足够、热态运行时出现部件干涉磨损的问题。
