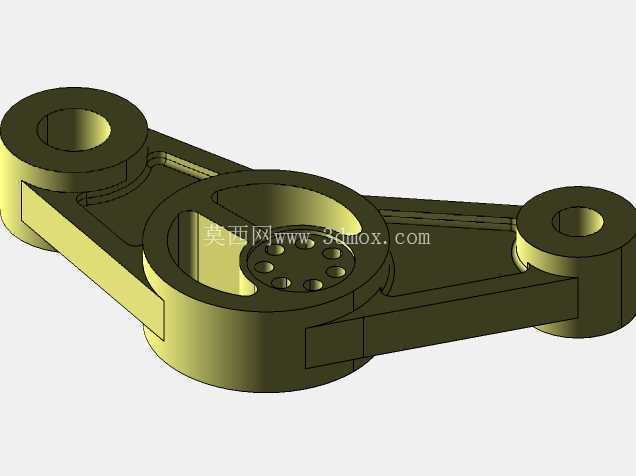

电源变压器用三铰点传动控制臂结构

　　该控制臂属于电源变压器调压操动机构的核心传动零件，在油浸式、干式电力变压器的有载调压开关传动链路中承担力矩传递、行程换向的关键作用，实际运行时，臂体两端的同轴铰接孔分别连接调压开关的动触头驱动轴与外部操动连杆，中部带多孔减重的铰支座则承接复位弹簧组件与限位拨杆，将外部输入的旋转或直线操动力矩按固定传动比传递到触头端，完成分接档位的精准切换，避免操动过程中出现触头行程超差、接触压力不足引发的拉弧故障。

　　从结构设计逻辑来看，臂体采用非对称三铰点布局，三个铰接孔的中心距严格匹配调压开关的额定操动行程，两端铰接孔做了加厚凸台处理，孔内壁预留了衬套压装余量，可适配铜基自润滑衬套的过盈装配要求，长期往复摆动工况下能有效降低孔壁磨损量，减少传动间隙累积；中部的环形铰座采用辐条式多孔结构，在保证铰座整体抗弯、抗扭截面模量满足额定操动力矩1.5倍安全系数的前提下，大幅削减了臂体整体自重，降低操动过程中的转动惯量，避免档位切换时出现过冲、回弹问题。

　　臂体的安装边界完全适配主流10kV级电源变压器的操动机构仓尺寸，整体厚度方向无突出的异形结构，安装后与周边绝缘构件、传动连杆的最小安全间隙满足高压电气设备的绝缘距离要求，两端铰接孔的端面设计有定位止口，装配时可快速与配套轴件的轴肩对齐，无需额外调整垫片即可保证同轴度，降低现场装配的调校工作量。从实际工况适配性来看，臂体的受力截面做了等强度优化，铰接点之间的连接筋板采用变厚度设计，靠近铰座的位置筋板厚度更大，向两端铰接孔过渡时逐步收薄，既避免了应力集中导致的臂体疲劳断裂，也不会出现材料冗余增加不必要的重量；中部环形铰座上的六个均匀分布的小孔，除了减重作用外，还可作为复位弹簧的挂接点位，可根据不同调压开关的操动力矩需求，选择不同孔位挂接弹簧，灵活调整复位力矩的大小，适配多种规格的分接开关传动需求。

　　在实际设备运行过程中，该控制臂的摆动角度范围被两端的限位结构严格限制在0-42度区间，刚好覆盖变压器分接开关从1档到最高档位的全行程，臂体的棱边全部做了R2以上的圆角处理，避免高压电场下出现尖端放电问题，适配变压器内部的绝缘油或空气绝缘环境；铰接孔的尺寸公差严格按照H7级精度设计，与配套衬套、轴件的配合间隙控制在0.02-0.05mm之间，既保证转动灵活性，又不会因间隙过大导致传动行程出现偏差，确保档位切换时动触头的到位精度控制在0.1mm以内，满足有载调压开关的接触可靠性要求。
