多通路集成式铸钢流体转接阀体结构

　　在工业流体输送系统的管路布设环节，经常会遇到单路介质需要分流、转向或者对接不同规格管路的场景，这类转接构件的设计合理性，直接影响整个管路系统的密封可靠性、流阻损失以及后期维护的便捷性。本次呈现的这款多通路转接阀体，就是针对中低压流体管路的分路对接需求设计的集成式构件，区别于传统采用多个弯头、三通拼接的管路方案，一体化铸造成型的结构能大幅减少管路连接点，从根源上降低介质泄漏的风险点。

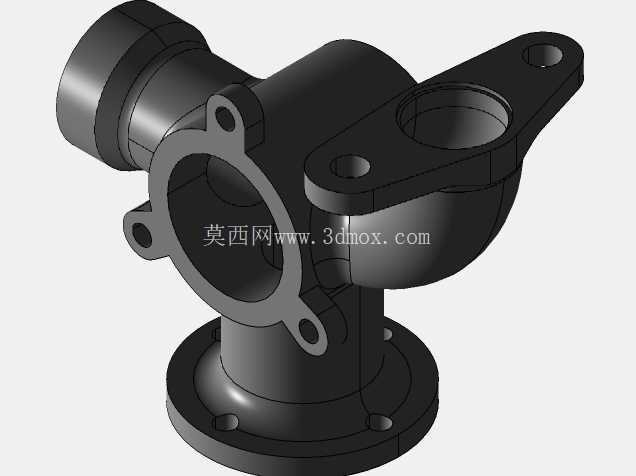

　　从实际应用场景来看，这类阀体可适配给排水系统、低压液压回路、普通化工介质输送管路等多种工况，既可以作为主管路的分流节点，将单路输入的介质分配到两个不同方向的输出支路，也可以作为异径管路的转接结构，对接不同通径、不同连接形式的管路端口。设计阶段首先梳理了管路对接的核心需求：三个方向的通路分别适配不同的安装场景，底部的法兰盘结构用于和主管道或者设备基座做刚性固定连接，法兰盘上预留的四个沉头安装孔，可配合螺栓实现与对接面的紧密贴合，安装孔的位置度公差控制在0.1mm以内，避免安装时出现螺栓错位无法装配的问题；左侧的圆柱插接端口可适配快插接头或者带卡套的管路连接，适合需要频繁拆装的维护场景；上部带双耳安装座的端口以及正面带四个均布凸耳的法兰端口，可分别对接不同走向的支管，双耳安装座上的通孔既可以用于管路对接时的螺栓紧固，也可以作为整个阀体的辅助吊装点位，方便现场安装时的移位调整。

　　结构设计上充分考虑了铸造工艺的可行性，所有转角位置都做了R3-R5的圆角过渡，避免铸造时出现应力集中导致的铸件开裂问题，同时圆角过渡也能减少介质在腔体内流动时的紊流现象，降低流阻损失。阀体内部的流道做了等通径设计，三个通路的交汇位置做了圆弧导流处理，不会出现介质滞留的死角，对于输送带有少量颗粒杂质的介质时，也能减少杂质在阀体内腔的堆积。外部的安装凸耳、法兰盘都和主体阀体一体化铸造成型，没有额外的焊接拼接结构，整体结构强度更高，能承受1.6MPa的常规工作压力，满足大部分中低压管路的使用要求。

　　安装边界方面，这款阀体的底部法兰盘外径为适配DN50管路的标准尺寸，左侧插接端口的外径为32mm，上部双耳安装座的中心孔距为78mm，正面法兰端口的凸耳中心距为65mm，整体安装占用的空间尺寸约为120mm100mm110mm，在管路布设时不需要预留过大的安装空间，适合在管路排布紧凑的设备内部使用。设计时还考虑了现场安装的操作空间，所有用于螺栓紧固的安装孔位周边都预留了15mm以上的扳手操作空间，不需要特殊的安装工具，采用普通的开口扳手或者内六角扳手即可完成全部安装操作。另外，阀体的外表面没有多余的凸起结构，后期做防腐喷涂处理时也能保证涂层均匀覆盖，提升构件的抗腐蚀能力，延长在潮湿或者弱腐蚀工况下的使用寿命。

　　从建模逻辑来看，整个模型采用参数化建模方式搭建，所有的安装尺寸、通径尺寸、壁厚参数都设置了可调整的参数变量，如果后续需要适配不同通径的管路需求，只需要修改对应参数即可快速生成新规格的模型，不需要重新绘制整体结构，能大幅提升同系列产品的设计效率。建模过程中严格遵循机械设计的公差配合要求，所有对接端口的尺寸都按照对应管路标准的公差范围设定，能保证和标准管路配件的适配性，不会出现装配干涉或者密封不严的问题。
