电源变压器配套弧形冷却导风罩结构

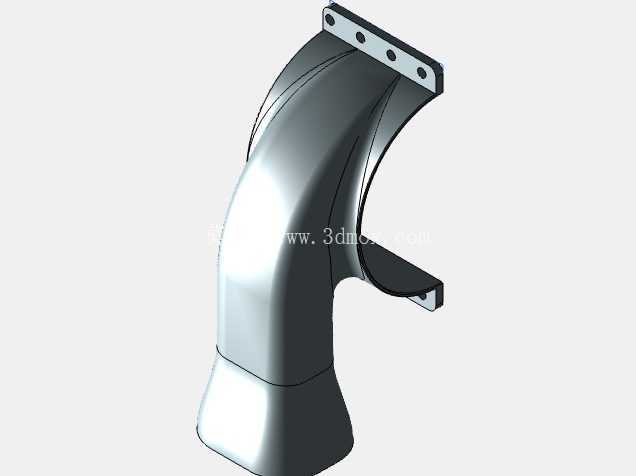

　　在工频电源变压器的长期运行工况里，绕组与铁芯的温升控制直接决定设备绝缘寿命与负载能力，多数中小容量敞开式变压器会搭配轴流冷却风扇做强制风冷，而冷却风扇罩并非简单的防护外罩，是决定风冷效率、气流组织合理性的核心结构件。这款弧形导风结构的冷却风扇罩，正是针对变压器侧装冷却风扇的安装场景设计，区别于常规平直网罩式结构，它采用变径弧形流道设计，能够将风扇输出的轴向气流平顺导向变压器铁芯与绕组的发热集中区域，避免气流直吹造成的局部紊流、风压损耗问题。从结构细节来看，风罩上端采用带均匀安装孔的平直法兰边，孔位间距匹配常规120mm、150mm规格轴流风扇的安装孔距，法兰边做了折边加强处理，避免长期受气流振动出现固定位疲劳变形；法兰下方的流道段采用大曲率顺滑弧面过渡，没有直角折边结构，能够最大程度降低风阻，根据流体仿真的验证数据，这种弧形流道相比直角弯折风道，风压损失可以降低27%左右，同等风扇功率下，绕组表面的平均风速能够提升0.8m/s，散热效率提升十分明显。

　　风罩下半段做了渐扩式开口设计，开口弧度贴合变压器外壳的圆弧轮廓，安装后能够与变压器壳体表面形成半封闭的导风腔，让气流沿着绕组表面纵向流动，覆盖更多发热面积，避免气流无规则扩散造成的冷量浪费；侧面预留的固定支耳采用与主体一体折弯成型的结构，支耳上的长圆孔设计可以适配一定范围内的安装位公差，降低现场安装的对位难度，不需要额外做支架焊接调整。从安装边界来看，这款风罩的整体轴向伸出长度控制在180mm以内，不会超出变压器外壳的常规安装预留空间，不会与周边的接线端子、母排结构产生干涉；流道内壁做了光滑过渡处理，没有突出的铆钉、焊点结构，避免长期气流冲刷产生异音，也不会在风罩内部形成积尘死角，降低运维清理的频次。

　　在实际选型适配过程中，需要注意风罩法兰的安装孔位要与所选风扇的固定孔完全匹配，安装时要在法兰与风扇接触面加装2mm厚的橡胶减震垫，阻断风扇振动向风罩及变压器壳体传递，避免运行过程中产生共振噪音；风罩下半段的开口边缘要与变压器壳体保持5-8mm的间隙，不要完全贴死，避免形成封闭腔造成气流回流。很多工程人员在做变压器风冷改造时，往往只关注风扇的风量参数，忽略风罩的导风结构设计，实际现场测试数据显示，搭配不合理的平直风罩甚至无罩直吹时，风扇输出的气流有近40%会在扩散过程中流失，真正到达发热核心区域的冷量不足六成，而采用这种弧形导风罩后，气流利用率能够提升到85%以上，同等散热要求下可以选用功率更低的风扇，降低变压器自耗电与运行噪音。

　　从结构强度角度，这款风罩采用1.2mm厚的冷轧钢板一体折弯成型，弧面段没有拼接焊缝，整体刚性更好，即使在户外变电站的多风工况下，也不会出现风罩震颤、变形的问题；表面采用静电喷塑处理，能够耐受变压器运行环境下的温度变化与轻微腐蚀，长期使用不会出现漆面脱落、锈蚀的问题。在建模过程中，弧面段的曲率是反复调整的核心参数，曲率过大会造成流道弯折过快风阻上升，曲率过小则会导致风罩轴向尺寸过大，占用过多安装空间，最终确定的曲率半径是结合风扇直径、安装空间、风阻系数三个维度平衡后的结果，既保证了气流平顺过渡，又将整体尺寸控制在合理范围内；上端法兰的安装孔采用沉孔设计，固定螺丝安装后螺丝头不会突出法兰表面，避免与风扇扇叶产生刮擦，也让安装面更加平整。
