三角造型便携手动卷笔刀结构设计

　　日常办公与学生文具场景中，手动卷笔刀是高频使用的小型切削工具，这款三角造型的卷笔刀结构，针对传统圆柱卷笔刀易滚落、握持打滑的痛点做了针对性优化，从结构落地的角度适配日常使用的实际需求。从实际使用场景来看，这类小型卷笔刀主要适配直径7-8mm的常规木质铅笔，也可兼容同直径的炭笔、彩铅类书写绘图工具，在桌面放置、手持操作两种使用状态下都能保持稳定，不会像圆形卷笔刀那样从倾斜桌面滚落坠地，避免内部刀架错位、外壳开裂的常见损坏问题。

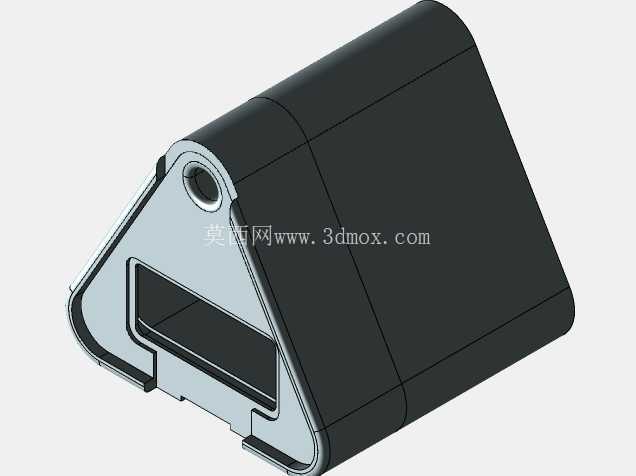

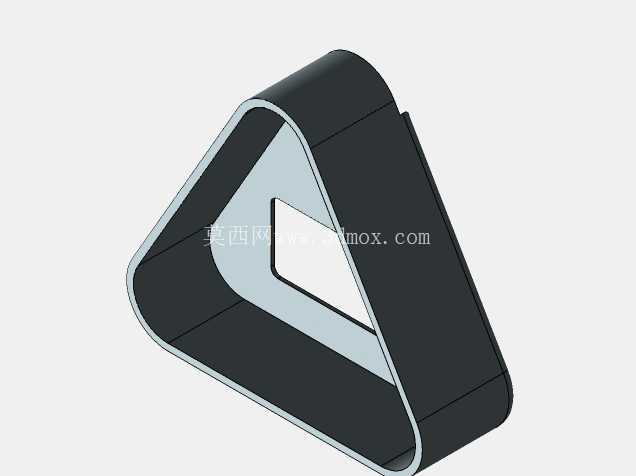

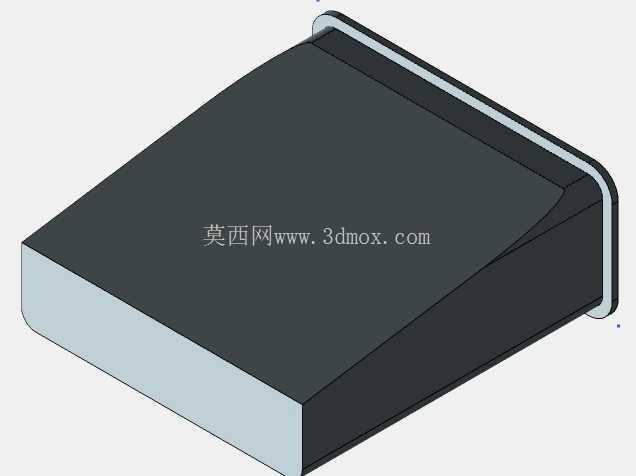

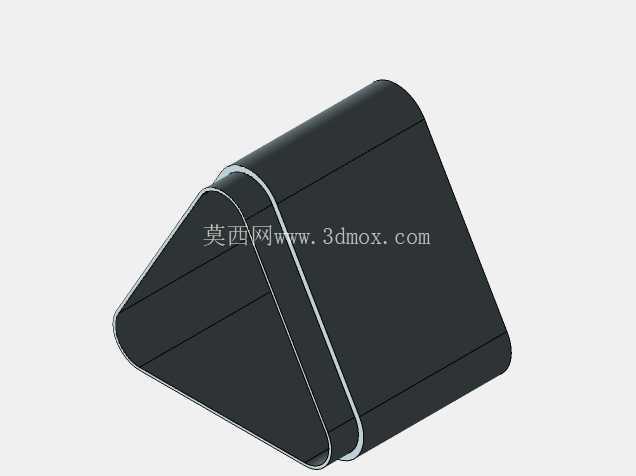

　　设计过程中首先确定了整体的等边三角外轮廓，三个边角做了R3的圆角过渡，既避免锐角硌手，也能在跌落时通过圆弧面分散冲击力，降低外壳碎裂的概率；整体外轮廓边长控制在45mm，厚度18mm，单手握持时刚好能卡在食指与拇指的指腹之间，施力旋转铅笔时不需要刻意攥紧，长时间使用也不会产生手部压痕。内部切削腔的设计参考了常规手动卷笔刀的锥度参数，采用1:8的内锥角度，刀片安装槽与锥面母线平行，刀片通过两个M2的自攻螺丝固定在外壳的安装柱上，安装柱与外壳一体成型，不需要额外加装金属衬套，减少装配零件数量的同时，也能保证刀片安装的位置精度，切削时铅笔端面能形成均匀的18度锥角，铅芯露出长度控制在3-4mm，既满足书写需要的铅芯长度，也不会因为铅芯露出过长导致书写时轻易折断。进笔口位于三角结构的一个端面中心，进笔口内径9mm，口部做了1mm的倒角引导，铅笔插入时不需要刻意对准，顺着倒角就能顺利进入切削腔；废屑存储腔占据了三角结构的另外两个腔体空间，总存储容积约12立方厘米，正常使用情况下可以容纳15-20次削笔产生的木屑，不需要频繁倾倒废屑，储屑腔与外壳采用卡扣式连接，卡扣的扣合量设计为0.8mm，开合时不需要太大的力，同时日常使用中不会因为轻微晃动自行脱开，避免木屑漏出污染桌面。

　　从安装边界来看，这款卷笔刀不需要额外的固定结构，放置在桌面时三个平面都可以作为支撑面，任意一面接触桌面都能保持稳定，支撑面的平面度控制在0.2mm以内，放置在光滑桌面上也不会轻易滑动；外壳壁厚设计为2mm，采用常规ABS塑料注塑成型即可满足强度要求，正常握持施力时不会产生明显的形变，刀片选用标准的65Mn卷笔刀专用刀片，厚度0.5mm，刃口角度25度，切削木质笔杆时阻力小，刃口耐用度能满足日常使用需求。结构设计过程中特意规避了多余的装饰结构，整体外表面没有突出的卡扣或棱角，放在笔袋、文具盒中不会勾挂布料或其他文具，三角结构的三个立面可以预留粘贴标识的位置，不需要额外设计标识安装结构。

　　切削过程中，铅笔插入进笔口后顺时针旋转，刀片沿着笔杆圆周逐层切削木质部分，最终形成规整的锥形笔头，内锥面的粗糙度控制在Ra3.2，减少铅笔旋转时的摩擦阻力，削笔时的手感更顺畅，不会出现卡滞、笔杆刮毛的问题。储屑腔的内壁做了轻微的拔模斜度，倾倒废屑时木屑能顺利滑出，不会在腔体内壁残留堆积，清理起来更方便。整体结构没有复杂的传动零件，所有功能都通过一体成型的外壳与标准刀片实现，装配过程只需要固定刀片、扣合储屑腔两个步骤，生产装配效率高，后期使用中如果刀片变钝，只需要拧开两个固定螺丝更换同规格标准刀片即可，不需要整体更换卷笔刀，降低了使用成本。从人机交互的角度，三角造型的三个立面刚好贴合手指的握持弧度，相比圆形卷笔刀旋转时更容易发力，即使是手部力量较小的学生群体，也能轻松完成削笔操作，不会因为握持打滑导致削笔费力、笔头削偏的问题。
