应用传热类风道式蒸发器结构设计

项目分类:换热器 发布时间:2025-02-16 ID:931523
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计
  • 应用传热类风道式蒸发器结构设计

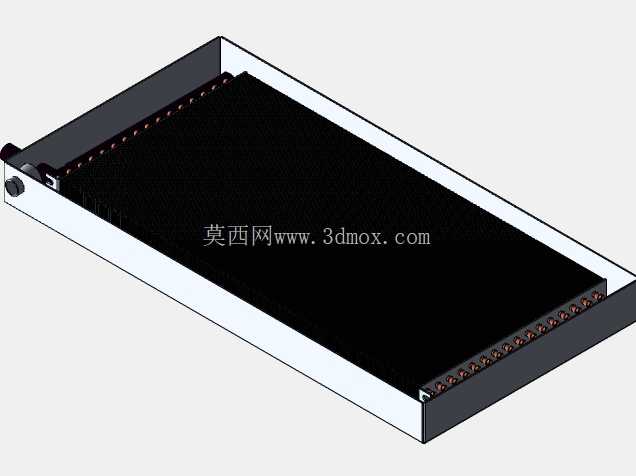

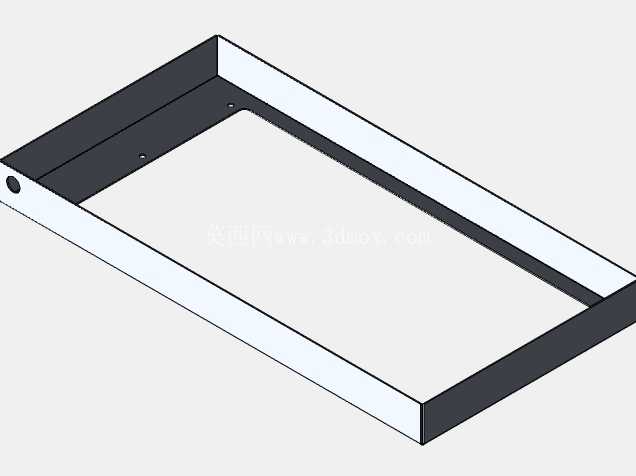

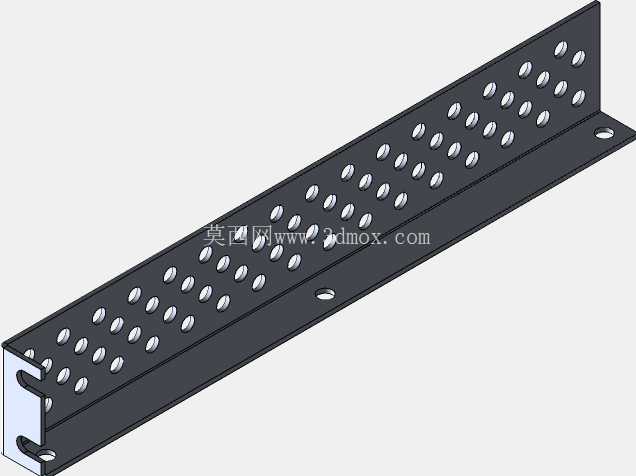

  这款蒸发器的结构设计围绕风道内强制对流换热场景展开,核心适配小体积风道内的气侧换热需求,在紧凑安装空间内实现换热效率与流阻的平衡。从结构布局来看,整体采用扁平矩形的薄型化设计,主体换热区域为大面平整的换热芯体,边框采用折边式钣金结构做承托,既能够为内部换热芯体提供足够的结构支撑,避免风道内风压长期作用导致芯体变形,也能在安装时直接贴合风道内壁的安装面,减少装配时的密封冗余设计。

  在实际应用场景中,这类蒸发器多用于小型暖通空调的末端风道、紧凑型电子设备散热风道、小型制冷系统的风冷换热环节,安装时直接嵌入风道的预留安装位,边框侧边预留的固定孔位可适配常规的螺丝紧固安装,不需要额外设计转接支架,能够有效压缩整机的装配空间。换热芯体采用大面平铺的结构设计,气流从芯体正面垂直穿过时,能够最大化覆盖换热面积,避免出现气流短路的换热盲区;芯体侧边的集流结构采用窄边设计,尽可能缩小非换热区域的占比,在有限的风道截面尺寸内提升有效换热面积占比。

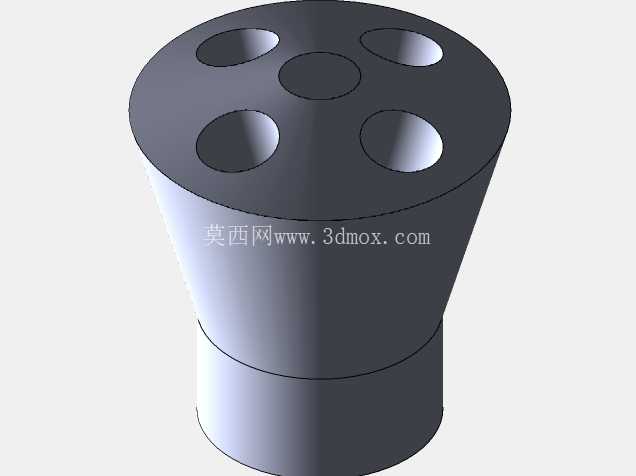

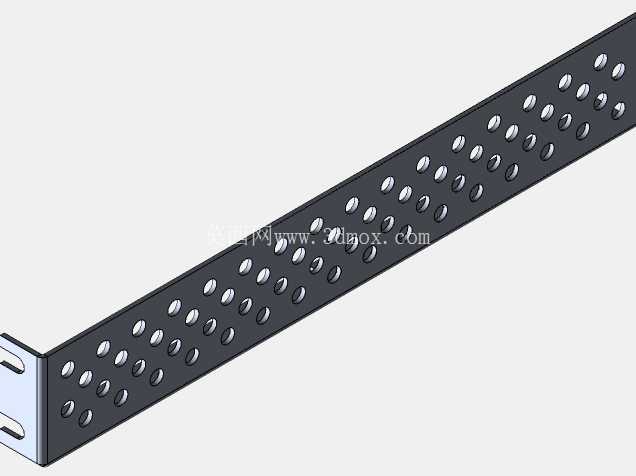

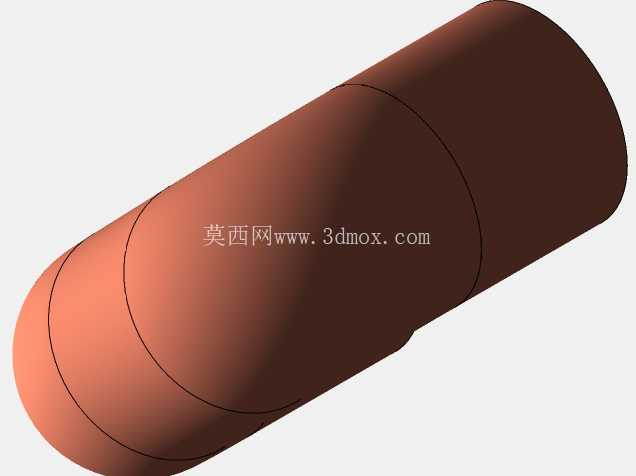

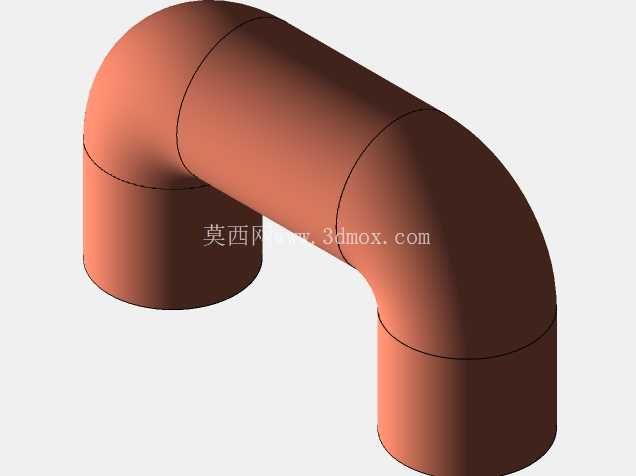

  设计过程中优先考虑了换热路径的合理性,冷媒进出接口设置在结构侧边的端部位置,与风道的安装侧壁相邻,管路排布时可以直接沿风道侧壁走线,不会占用风道内部的通流空间,也能避免管路与风道内其他结构产生干涉。边框的折边高度经过匹配设计,既能够完全包裹住换热芯体的侧边,防止气流从芯体与边框的缝隙旁通流失,也不会因为折边过高导致气流进入芯体前产生过大的涡流损耗,影响整体换热效率。

  从安装边界来看,整体结构的厚度方向尺寸控制较薄,适配狭窄风道的安装需求,长度与宽度方向的尺寸比例适配常规矩形风道的截面比例,安装时不需要对原有风道结构做大幅改动,可直接替换同安装尺寸的常规散热部件。结构的边角位置做了小圆弧过渡处理,既能够避免装配时锐边划伤操作人员,也能减少气流经过边角位置时的风噪,适配对运行噪音有要求的应用场景。

  在功能特性上,这款蒸发器的结构设计兼顾了换热性能与结构可靠性,换热芯体与边框之间采用压合固定的方式,不需要额外的粘接工序,长期处于冷热交替的工作环境下也不会出现粘接层失效导致的芯体松动问题。侧边的集流端与换热芯体的连接位置做了加强处理,能够承受冷媒管路的常规装配应力,避免安装管路时外力传导导致芯体连接处出现泄漏隐患。

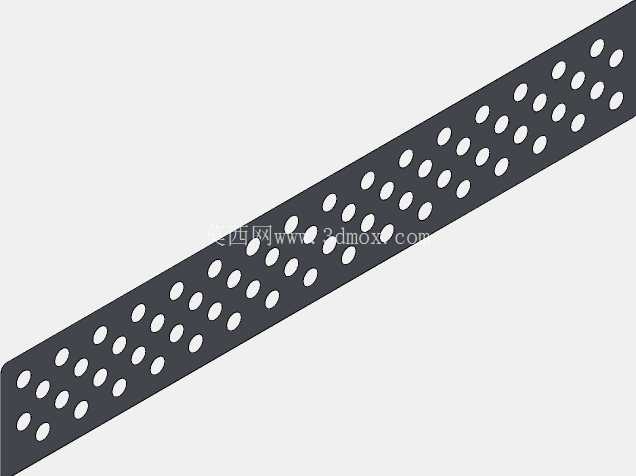

  设计时也充分考虑了量产加工的工艺性,边框结构采用常规钣金折弯工艺即可加工成型,不需要复杂的冲压模具,换热芯体采用标准化的层叠结构,可根据实际换热需求灵活调整芯体的厚度与面积,不需要重新开模制作边框结构,能够缩短定制化产品的开发周期。针对不同风量的应用场景,只需要调整芯体内部的换热流道密度,即可匹配不同的换热功率需求,整体结构的通用化程度较高,能够覆盖多类小功率风冷换热的使用场景。

  气流经过蒸发器时,从正面进入芯体的流道,与流道壁面充分接触完成热量交换后从背面流出,整个流道的阻力分布均匀,不会出现局部流速过高导致的冷凝水吹散问题,适配制冷工况下的凝水排出需求,边框底部预留的凝水导流坡度,能够让换热过程中产生的冷凝水顺着边框流向预设的排水位置,不会出现积水溢出风道的问题。
