聚氨酯包胶多辐条工业脚轮结构设计

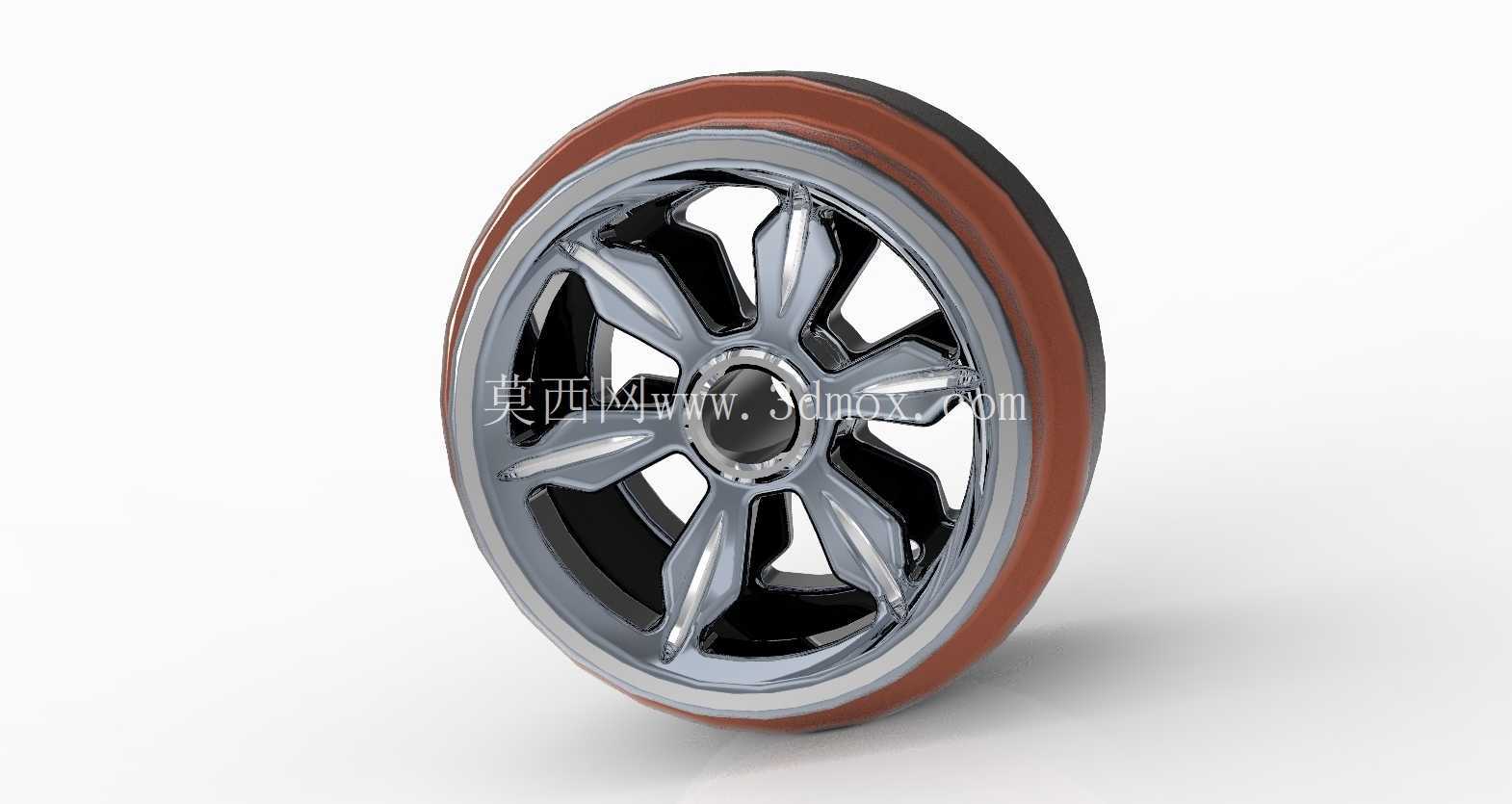

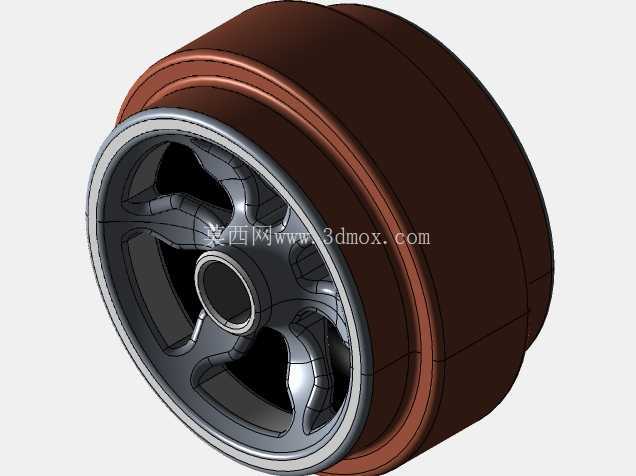

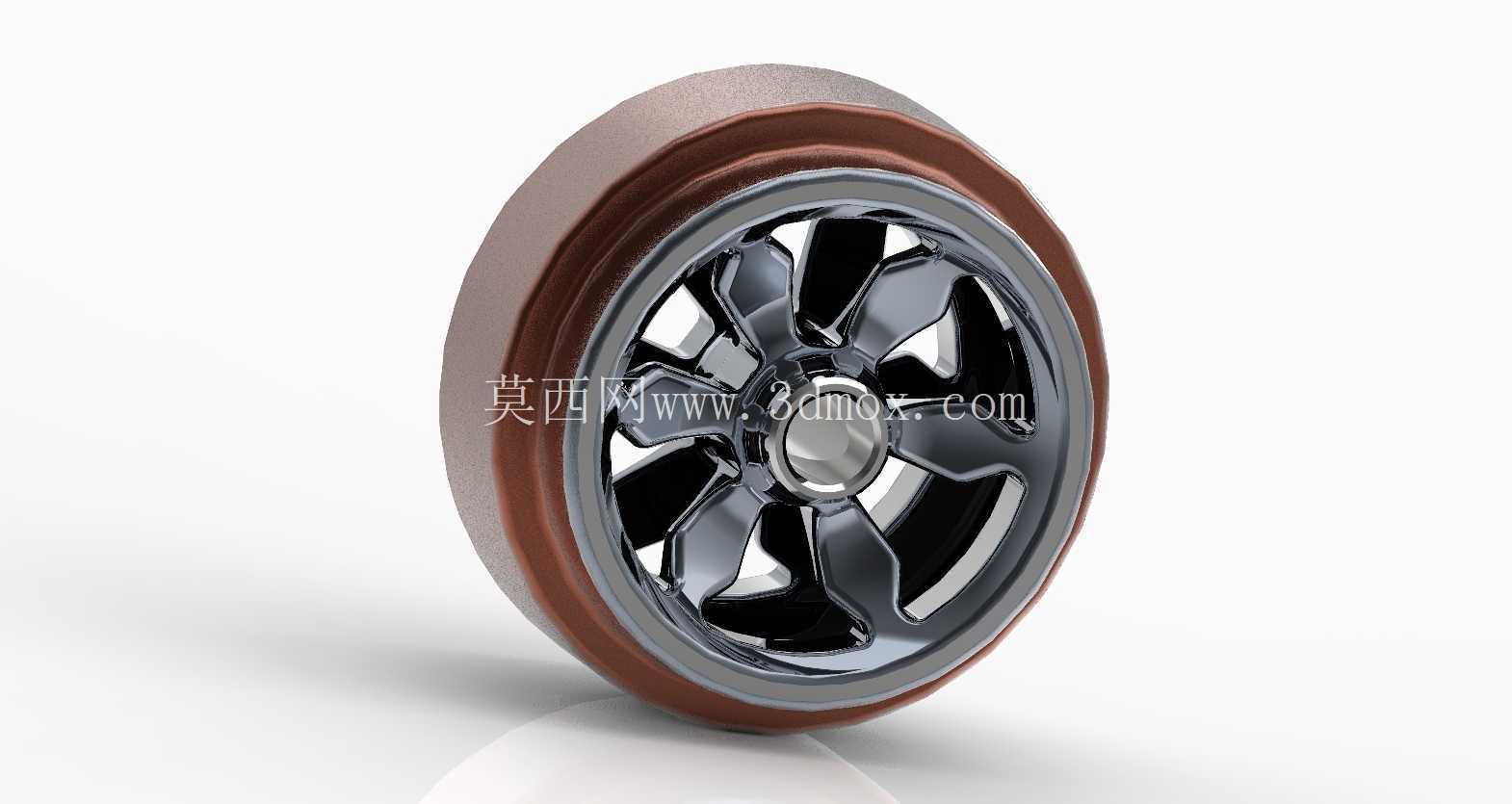

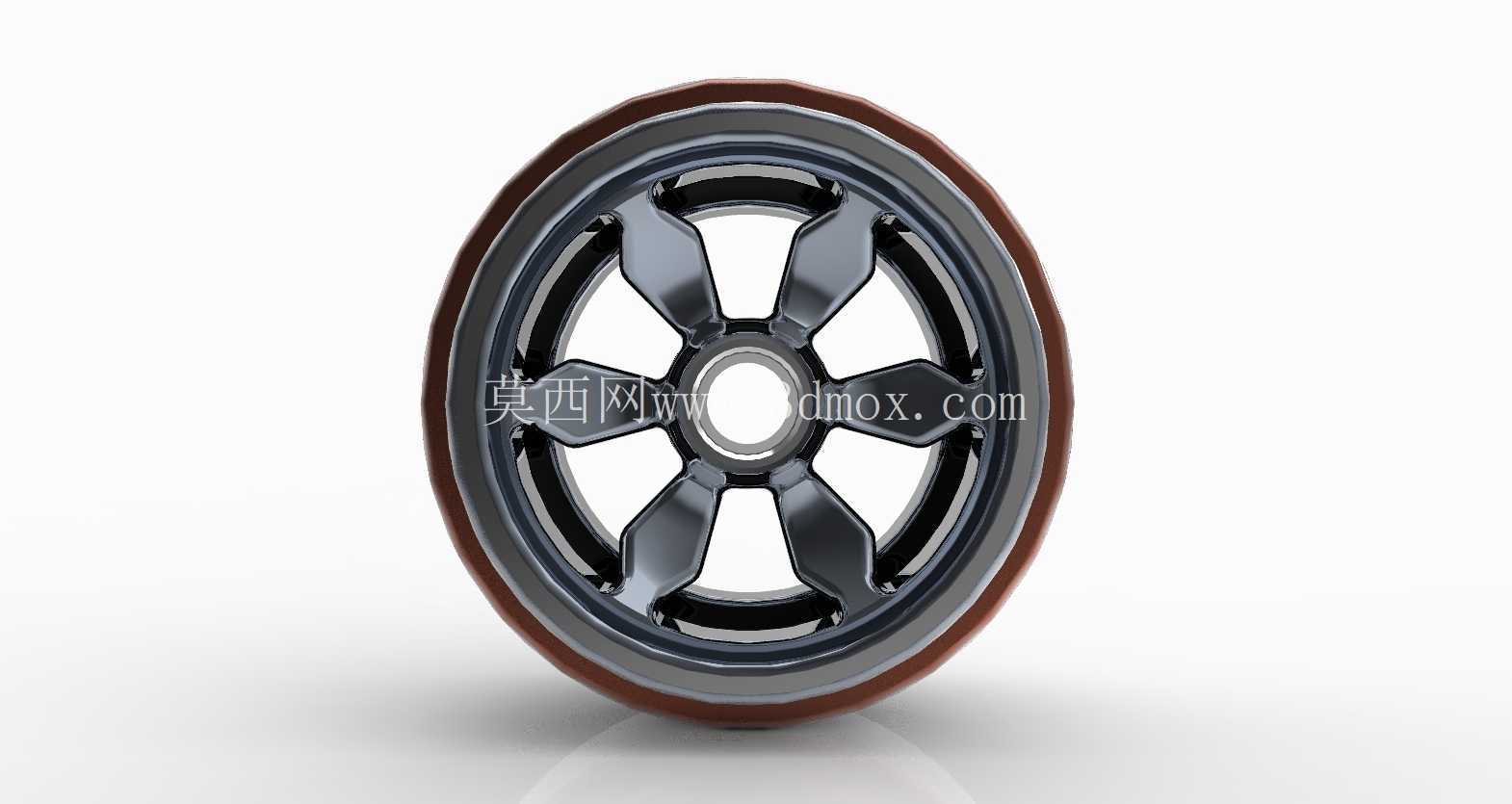

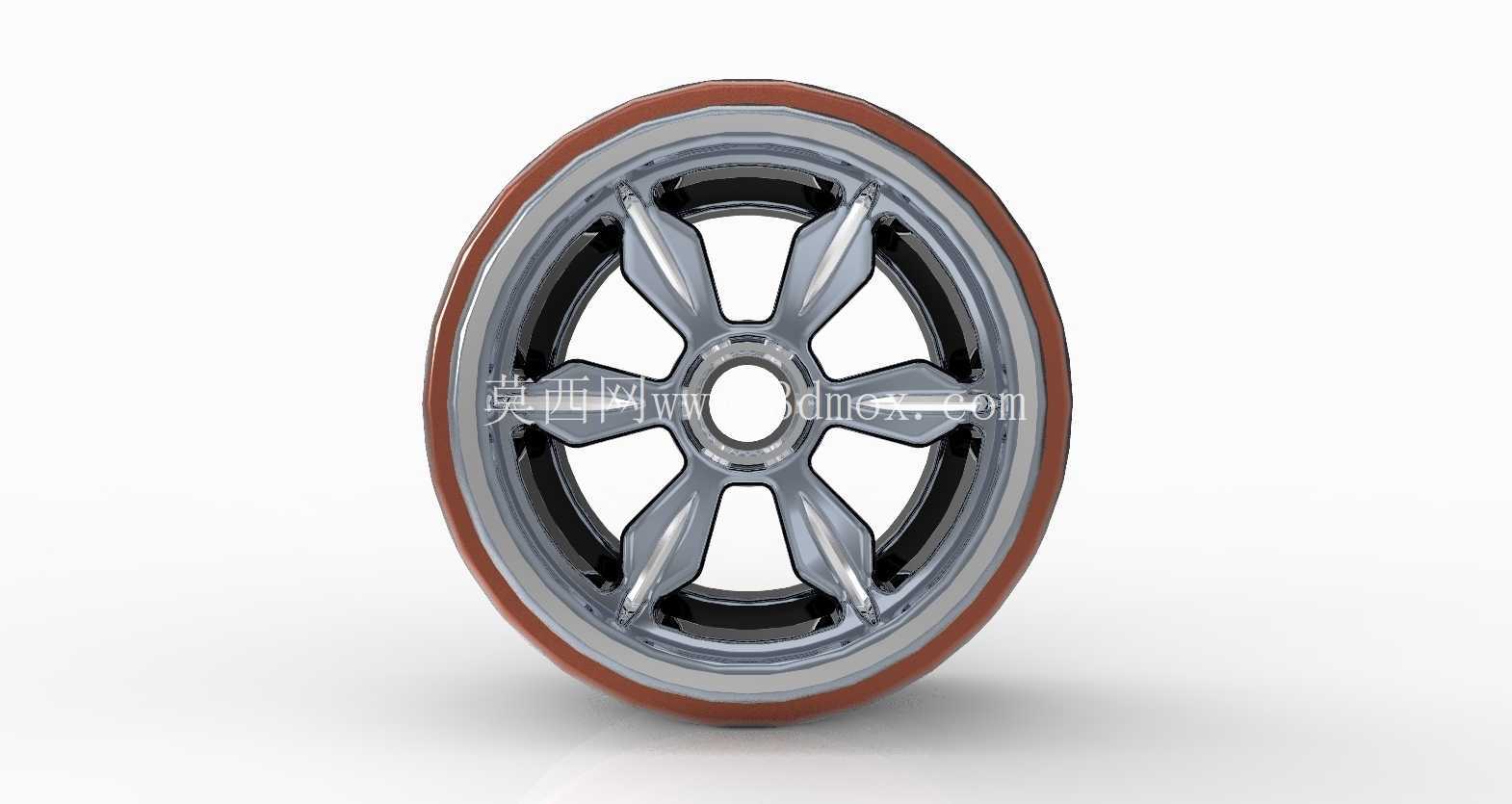

　　这款包胶行走轮的结构设计，首先要匹配工业场景中常见的中轻型移动设备承载需求，常见于仓储周转车、轻型工装台架、小型移动作业设备、商用服务类移动机具的行走端，在车间环氧地坪、硬化水泥地面、商用瓷砖地面等常见铺装场景下使用，既需要保证滚动过程的低阻力，也要避免轮面过硬对地面造成压痕或划伤，同时要兼顾移动过程中的静音表现，减少车间或商用场景下的移动噪音干扰。从结构拆分来看，整个轮体分为外层包胶层、金属轮毂、中心轴承安装位三个核心部分，外层采用聚氨酯材质包胶，厚度根据轮体整体直径做匹配设计，包胶层与金属轮毂之间采用沟槽式嵌合结构，避免长期承压滚动后包胶层与金属轮毂发生脱层、相对滑移的问题，包胶外表面做微弧面设计，滚动接触时与地面形成窄带接触，既降低滚动阻力，也能在小角度转向时减少侧向摩擦阻力，转向操作更顺滑。金属轮毂部分采用多辐条式结构设计，辐条采用对称式放射布局，每根辐条做变截面过渡，靠近轮毂中心轴承位的位置截面厚度更大，向轮缘方向逐渐收窄，这种结构一方面可以在保证轮毂整体结构强度、承受径向载荷时不发生辐条变形的前提下，尽可能降低轮毂自身的重量，减少转动惯量，推动设备起步时更省力；另一方面多辐条的对称结构可以保证轮体转动时的动平衡，高速滚动时不会出现偏心抖动的问题，提升移动过程的平稳性。

　　轮毂的轮缘位置设计有凸起的限位挡边，刚好卡住外层聚氨酯包胶的两侧边缘，既可以在装配包胶层时起到定位作用，也能在轮体承受侧向力的时候，避免包胶层从轮毂上侧向滑脱，比如设备斜向过门槛、地面凸起障碍时，侧向载荷直接作用在包胶侧边缘，挡边可以提供足够的侧向支撑，防止包胶层移位。中心安装位设计为标准的轴承安装沉孔，可适配常规规格的深沟球轴承，安装孔的同轴度公差控制在合理范围内，保证轴承压装后不会出现偏心，转动时无卡滞；安装位的端面设计有轴承限位台阶，压装轴承时可以精准控制轴承的压入深度，避免轴承压装过深或过浅导致的轮体轴向窜动问题，同时中心孔的尺寸可以适配不同直径的安装销轴，匹配不同支架的安装尺寸边界。从安装边界来看，轮体的整体宽度控制在适配常规中型脚轮支架的尺寸范围内，轮缘两侧没有额外的凸起结构，安装后与支架侧板之间预留足够的间隙，不会在转动过程中与支架发生摩擦剐蹭；轮体的直径设计兼顾了越障能力与安装高度，过小的直径越障能力差，过地面缝隙、小凸起时容易卡滞，过大的直径会抬高设备整体的安装高度，导致设备重心升高，影响停放和移动的稳定性，这个直径尺寸刚好平衡两者的需求，过常见的车间地面伸缩缝、小门槛时不需要额外抬升设备，同时安装后设备底部的离地间隙处于合理范围，不会因为离地过高导致设备停放时容易晃动。

　　设计过程中首先要核算轮体的额定承载能力，根据聚氨酯材料的许用压应力、轮毂材料的抗弯强度，结合辐条的截面参数、包胶层的接触面积，计算单轮的额定静载荷和动载荷，保证在额定载荷下，包胶层的压缩量在合理范围内，不会因为长期静载出现不可逆的压痕变形，同时轮毂辐条的最大弯曲应力低于材料的许用应力，不会出现辐条断裂、轮毂变形的问题。还要考虑轮体的转动阻力，通过优化包胶的硬度参数，平衡抓地力与滚动阻力，硬度过高则减震效果差、噪音大，硬度过低则滚动阻力大，推动费力，长期使用还容易出现包胶过度磨损的问题；同时轴承安装位的公差配合要合理，过盈量太大则轴承转动阻力大，过盈量太小则轴承容易在孔内打滑，出现内圈或外圈跟转的问题，加速磨损。另外，轮体的外观面做了抛光镀铬处理，一方面是提升金属表面的防锈能力，在车间潮湿环境、偶尔接触水渍油污的场景下不会轻易生锈，延长使用寿命，另一方面光滑的镀铬表面更容易清洁，附着的油污、灰尘可以直接擦拭干净，不会积污纳垢。在实际应用中，这类脚轮往往需要配合刹车支架、定向支架或万向支架使用，轮体的安装尺寸要符合行业通用的安装规范，不需要额外定制支架就可以直接替换同规格的常规脚轮，互换性强，维护更换时不需要对设备结构做改动，降低维护成本。

　　滚动过程中，聚氨酯包胶层可以吸收一部分地面传来的微小震动，避免设备上搭载的精密仪器、易碎工件因为震动出现损坏或移位，相比全金属轮，减震和静音效果有明显提升，相比尼龙轮，聚氨酯的耐磨性更好，长期使用的磨损量更小，不会在地面留下难以清洁的轮印，适合对地面清洁度有要求的生产车间、商用场所使用。设计时还要考虑轮体的成型工艺，金属轮毂采用压铸成型后再做机加工，保证安装位的尺寸精度，辐条部分的脱模斜度控制在合理范围，压铸后不需要过多的后处理就可以达到尺寸要求，包胶层采用二次注塑成型，在轮毂表面做预处理后直接浇注聚氨酯材料，保证包胶与金属基体的结合强度，避免使用过程中脱胶。整个轮体的结构没有冗余的设计，所有的结构特征都服务于承载、转动、安装、耐用性的实际需求，没有多余的装饰性结构，既控制了生产成本，也避免了多余结构带来的应力集中问题，在长期交变载荷的作用下，不会因为应力集中出现轮毂开裂的问题。
