L型立式带铰轴安装固定支撑座

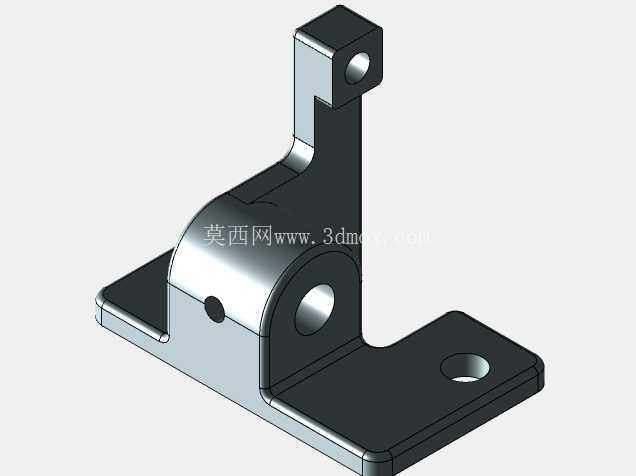

　　这款L型立式支撑构件，是工业装配场景里极为常见的刚性连接部件，日常多应用在小型自动化产线的工位辅助定位、轻工设备的外置功能模块挂载、检测工装的传感器支架固定等场景，承担着跨方向载荷传递、部件相对位置保持的核心作用，很多需要在垂直安装面与水平安装面之间做过渡连接的工位，都能见到这类结构的身影。从实际功能来看，构件底部的水平折边是主要的安装承载面，上面开设的两个沉头安装孔，可适配M6规格的内六角圆柱头螺钉，安装时能将螺钉头完全埋入折边平面内，不会出现凸起干涉挂载部件的问题，折边的厚度经过等强度校核，在承受竖直方向的静载以及小幅交变振动载荷时，不会出现根部弯折变形的情况。

　　垂直向上延伸的立臂部分做了变截面过渡设计，靠近底部铰轴座的位置厚度更大，向上延伸到顶部安装耳的位置逐步收窄，既保证了立臂整体的抗侧弯刚度，又尽可能减少了不必要的材料冗余，降低构件自身重量。立臂中部集成的铰轴座是整个构件的核心功能区，内孔做了高精度的同轴度公差约束，可适配直径8mm的圆柱销轴，穿装销轴后能够实现挂载部件的小角度摆动，铰轴座外侧预留的小圆孔是顶丝定位孔，装入紧定螺钉后可以锁定销轴的轴向位置，避免设备运行过程中销轴窜动脱落。顶部的方形安装耳是另一处连接点位，上面开设的通孔与底部铰轴孔保持严格的平行度公差，既可以单独穿装螺钉固定静态部件，也可以配合中部铰轴实现双点位的连杆机构连接，满足不同的装配需求。

　　设计过程中，所有的折弯过渡位置都做了圆角处理，避免直角位置的应力集中，尤其是立臂与水平折边的连接根部，采用了大圆弧过渡加局部加厚的结构，能够有效抵消设备运行时产生的弯矩，避免长期受载出现根部断裂的问题。整个构件的安装边界清晰，水平安装面的投影尺寸为长62mm、宽38mm，垂直立臂的总高度为74mm，安装时只要预留出对应范围的平面空间，就可以完成固定，不会和周边的管线、其他构件产生空间干涉。构件的所有安装孔位都做了倒角处理，既可以去除机加工产生的毛刺，也能在穿装螺钉、销轴的时候起到导向作用，降低现场装配的对位难度。

　　从实际使用的反馈来看，这类支撑座如果采用45号钢做表面发黑处理，可应用在普通的工业车间环境，具备不错的防锈能力；如果采用304不锈钢材质加工，则可以应用在食品加工、医药生产这类有防腐要求的场景，适配不同的工况需求。很多结构设计人员在做小型设备的机架扩展时，都会优先选用这类成熟的支撑结构，不需要重新做复杂的力学验算，只需要核对安装孔位尺寸和承载能力是否匹配需求，就可以直接调用，大幅缩短设计周期。在建模过程中，这类构件的特征逻辑也非常清晰，先通过拉伸做出L型的基础轮廓，再对过渡位置做圆角处理，之后依次切除各个安装孔、顶丝孔的特征，最后对所有锐边做倒钝处理，整个建模流程没有复杂的曲面特征，非常适合作为三维建模软件的基础练习案例，帮助初学者掌握拉伸、切除、圆角、孔特征这些基础命令的使用逻辑，理解机械结构设计里等强度设计、安装避让、公差匹配的基础思路。
