外啮合齿轮泵结构三维设计作品

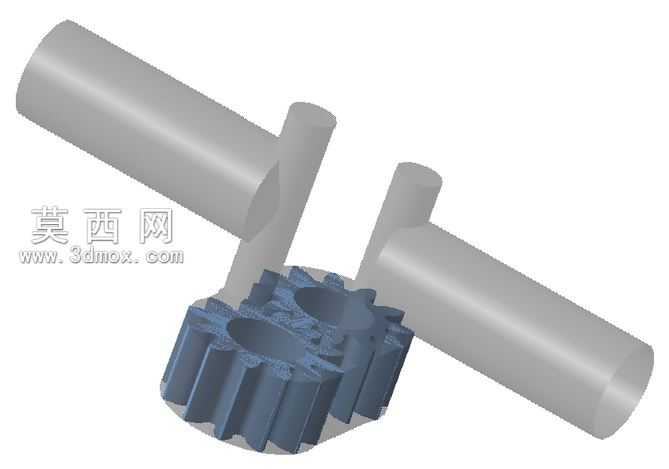

本作品为外啮合齿轮泵的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先逐一构建核心零件再完成整体装配约束，确保各部件的配合公差符合液压元件的常规设计规范。模型核心包含一对参数完全一致的渐开线圆柱齿轮，齿轮建模时严格按照标准模数、压力角参数生成齿廓曲线，通过拉伸、阵列特征完成齿体构建，齿面做了平滑过渡处理，还原真实齿轮的啮合接触面形态；两个齿轮分别配套圆柱形传动轴，轴体与齿轮内孔采用同轴心约束，轴段长度匹配泵体的安装深度，还原泵组的动力输入与从动传动结构。泵体部分的腔体结构完全适配齿轮的外轮廓尺寸，建模时通过布尔运算预留出齿轮的安装容腔、进出油道的连通空间，进出油口的圆柱形接口做了等径拉伸处理，接口端面保留了平整的安装贴合面，可匹配常规管路的连接法兰结构。材质渲染方面，齿轮部件采用深灰蓝色金属材质，模拟工业齿轮常用的调质合金钢表面质感，添加了细微的磨砂纹理还原金属加工后的表面粗糙度；传动轴与泵体接口部分采用浅银灰色金属材质，模拟普通碳钢的机加工表面效果，不同部件的材质区分清晰，可直观分辨泵组的不同功能结构。整体装配过程中添加了齿轮啮合的传动配合约束，可直观演示齿轮泵工作时的齿轮转动状态，清晰展现齿轮泵依靠轮齿啮合容积变化实现流体输送的工作原理，模型完整还原了外啮合齿轮泵的核心结构特征，各部件无结构干涉，装配关系符合实际齿轮泵的生产装配逻辑，可用于液压元件的结构演示、原理教学以及相关泵类产品的设计参考。
