立式法兰接口水泵壳体结构三维设计

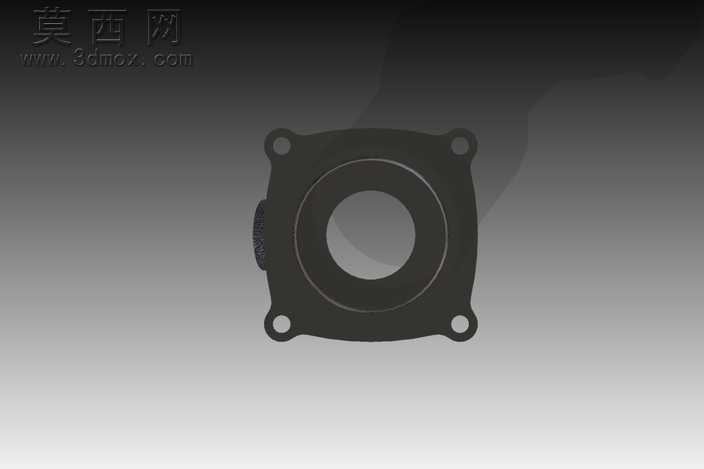

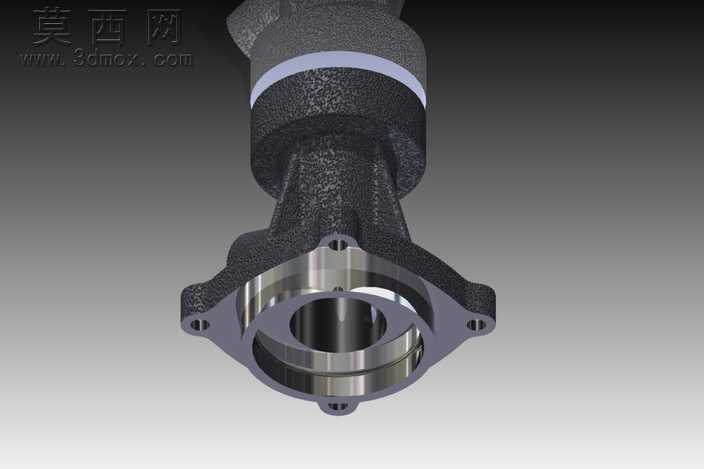

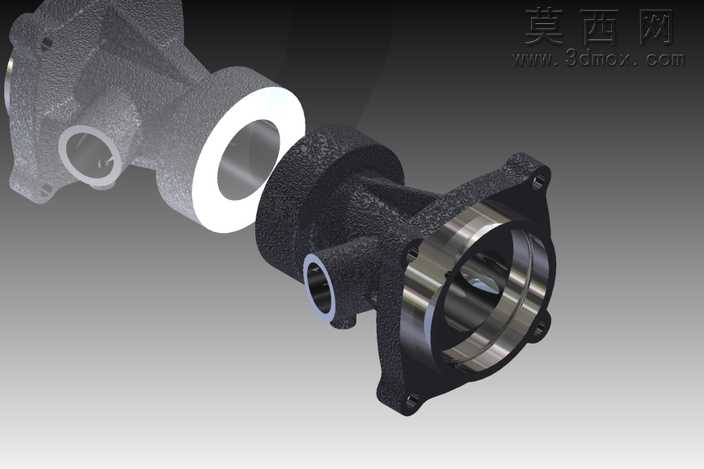

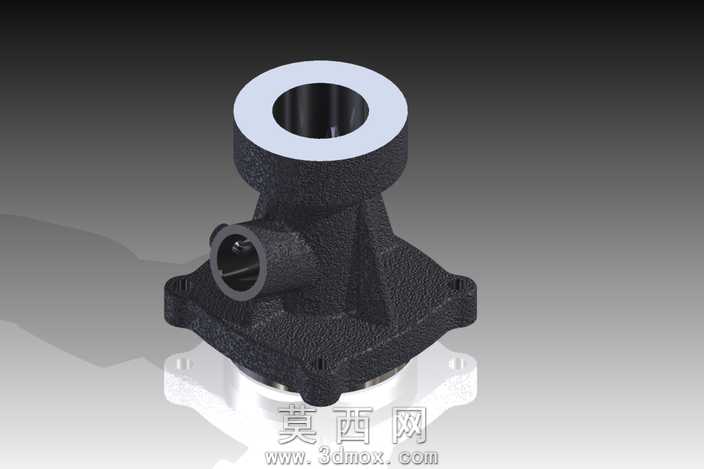

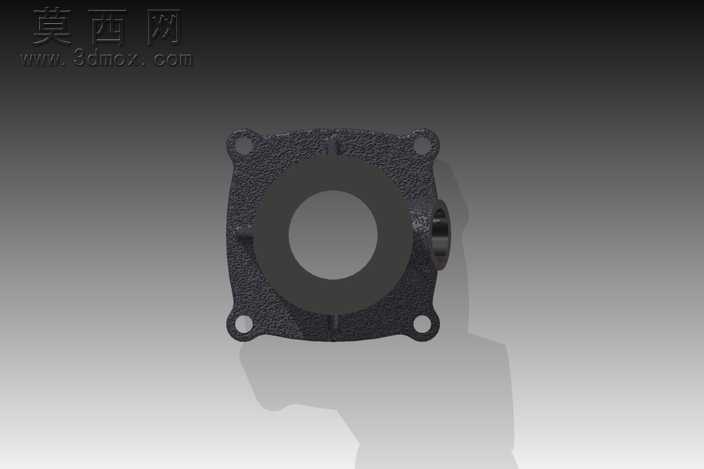

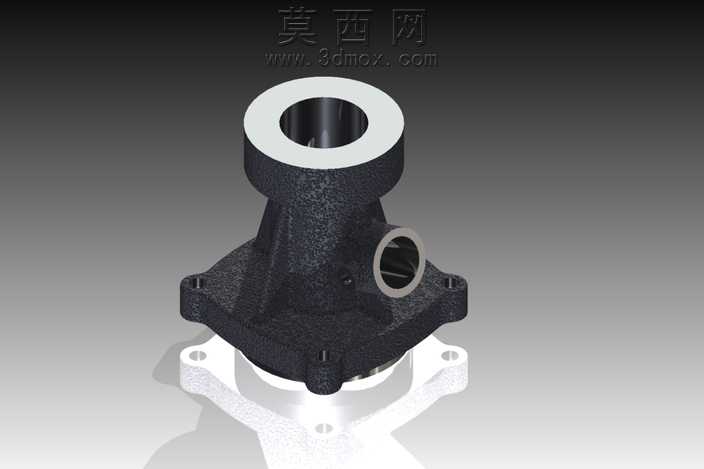

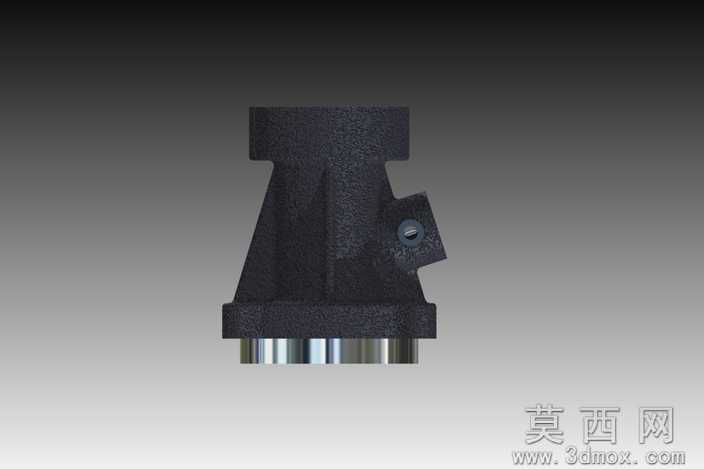

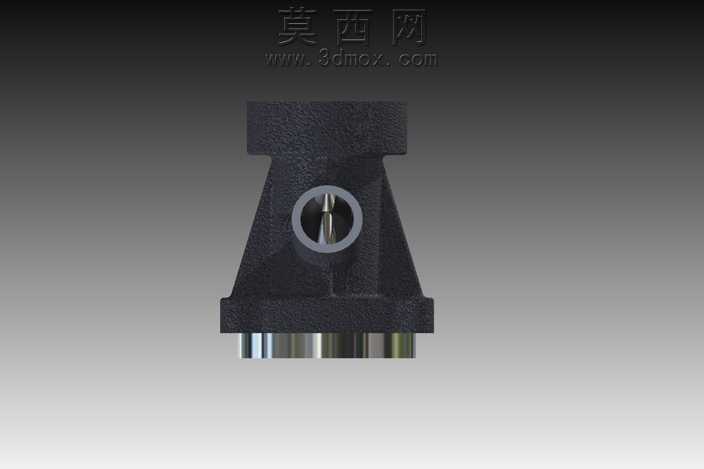

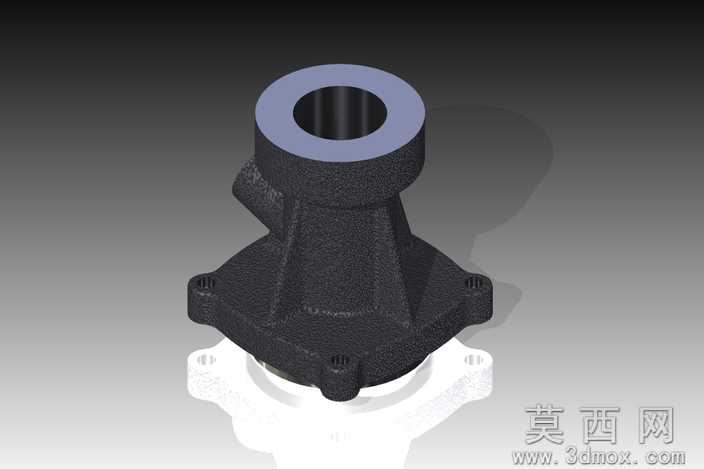

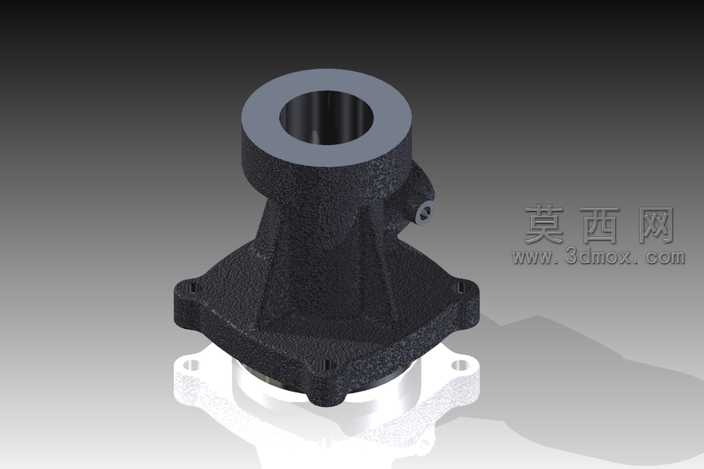

本模型为立式水泵的核心壳体部件三维设计成果，建模过程依托参数化三维设计软件完成，整体遵循水泵流体力学结构设计规范与机械加工工艺要求开展设计。建模初期先梳理泵体的功能需求：作为水泵的承压容纳构件，需要同时满足进水导流、叶轮腔容纳、出水汇流、安装固定四大核心功能，因此先绘制整体结构的二维草绘轮廓，确定各接口的中心距、通径尺寸、安装基面的平面度基准，再通过旋转、拉伸、布尔运算等基础特征命令搭建主体结构。主体结构采用带加强筋的方型安装底座，底座四角预留螺栓安装孔，孔位周边做局部加厚处理，避免安装锁紧时出现应力集中导致壳体开裂；底座上方为渐变式的叶轮容纳腔，腔体内壁做平滑过渡曲面处理，减少流体在腔体内的沿程阻力损失，提升水泵运行的水力效率。模型顶部设置大口径法兰进水接口，法兰端面加工有密封槽位，可适配标准密封垫片实现进水管道的密封连接，法兰与腔体的连接位置做圆弧过渡处理，降低流体进入腔体时的紊流概率；侧部设置水平方向的出水接口，接口采用承插式结构设计，可适配对应管径的出水管道，接口根部同样做加厚处理，承受出水端的高压流体冲击。材质设计上模拟铸铁材质的表面质感，通过材质编辑器调整表面粗糙度参数，还原铸铁铸件的哑光颗粒质感，法兰密封面、安装基面等机加工面单独赋予金属光泽材质，区分铸件毛坯面与机加工面的视觉差异，渲染阶段采用三点布光方案，主光源从斜上方投射突出泵体的立体轮廓，辅助光源补全暗部细节，环境光模拟工业车间的光照环境，最终呈现的渲染图清晰展现泵体的各部分结构细节。整个模型的结构设计充分考虑铸件的拔模斜度要求，所有非加工面均设置合理的拔模角度，壁厚保持均匀过渡，避免铸件生产过程中出现缩孔、冷隔等铸造缺陷，各连接位置的圆角处理既符合铸造工艺要求，也能有效降低结构应力集中，提升泵体的承压能力与使用寿命，模型的各特征参数均可编辑调整，可直接用于后续的工程图生成、铸造工艺编制、流体仿真分析等后续工作环节。
