水泵配套蒸汽室腔体结构三维设计

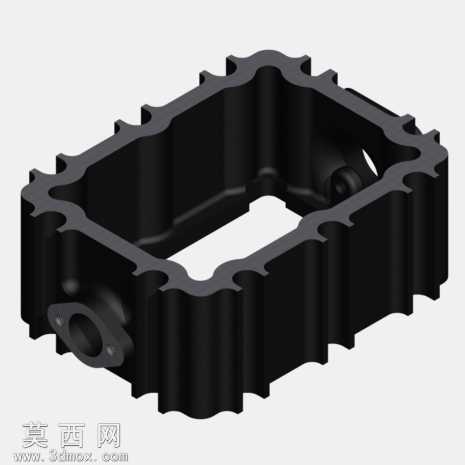

本作品为水泵配套蒸汽室的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理蒸汽室在水泵装配体系中的功能定位，明确其作为蒸汽导流、腔体容置核心构件的尺寸边界与装配约束，再逐步拆分各结构特征完成全参数化建模。模型整体采用框型腔体主体结构，外轮廓设计有连续的波浪形凸缘结构，该结构一方面用于提升壳体整体的结构刚性，降低腔体在承压工况下的形变风险，另一方面凸缘上预留的装配位可实现与相邻泵体组件的精准定位对接，保证装配后的密封性能。腔体侧壁设计有一体化成型的侧向接口结构，接口处带有法兰连接位，可对接外部管路实现蒸汽介质的输入输出，接口与主体连接处做了圆弧过渡处理，可有效降低介质流动过程中的阻力，同时减少应力集中带来的结构失效风险。建模过程中对壳体壁厚做了均匀化处理，在保证结构强度满足承压要求的前提下，尽可能控制零件整体重量，兼顾结构可靠性与轻量化需求。材质渲染阶段采用哑光黑色金属材质模拟铸铁壳体的真实质感，对边缘棱线、装配接触面做了细微的倒角处理，还原实际机加工零件的工艺特征，渲染时通过多角度布光突出腔体内部的镂空结构与外部凸缘的层次细节，清晰展现各结构的位置关系与连接逻辑。整个模型的所有特征均保留完整参数，可根据实际水泵的功率参数、流量需求快速调整腔体容积、接口尺寸、凸缘装配孔位等参数，适配不同规格的水泵产品设计需求，结构设计充分考虑了实际铸造、机加工的工艺可行性，所有转角位置均预留了符合工艺要求的圆角，避免出现加工死角或铸造缺陷，侧向接口的法兰孔位采用圆周阵列方式排布，保证连接后的受力均匀性，腔体内部的加强筋结构做了隐式整合设计，在不增加额外零件的前提下提升了腔体的抗形变能力，整体结构紧凑，装配逻辑清晰，可直接用于水泵产品的装配验证、结构仿真以及生产加工参考。
