橡胶轮胎胎面花纹结构三维数模

　　在非道路小型代步车辆、电动两轮车、场地作业低速车辆的行走系统设计中，轮胎作为直接接触地面的核心承载部件，其结构合理性直接决定整车的抓地性能、行驶平顺性与耐磨寿命，本次完成的轮胎结构数模，完全围绕低速非铺装路面使用场景的实际需求搭建，没有冗余的装饰性结构，所有曲面特征都对应实际生产与使用的功能要求。

　　建模过程没有采用简单的环形拉伸加阵列花纹的偷懒做法，而是先从胎体的基础轮廓入手，先确定轮胎的断面轮廓：胎圈位置的内径尺寸严格匹配常用的3.0-10规格轮辋安装边界，胎圈处的圆角与止口结构完全对应轮辋的装配卡槽，保证装配后胎圈与轮辋的贴合面无间隙，避免充气后出现滑转、漏气的问题；胎侧的弧度从胎圈位置平滑过渡到胎面，弧度曲率经过反复调整，既保证胎侧在额定载荷下有足够的形变缓冲空间，又不会因为弧度过大导致转向时胎侧过度弯折出现早期开裂。

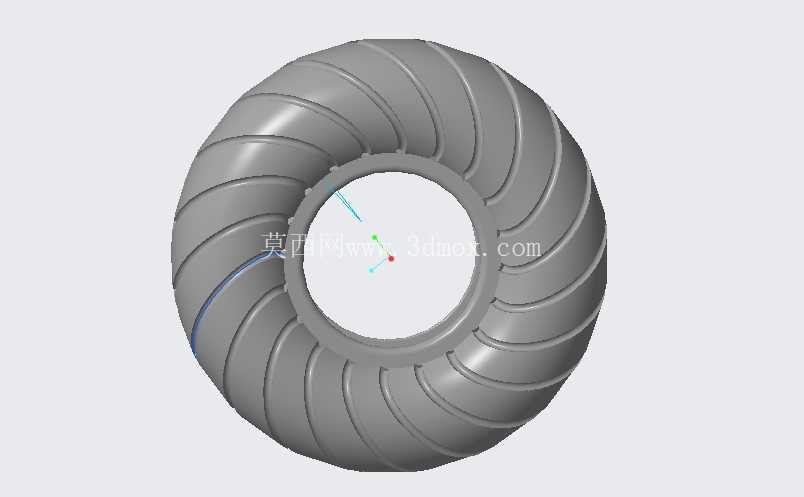

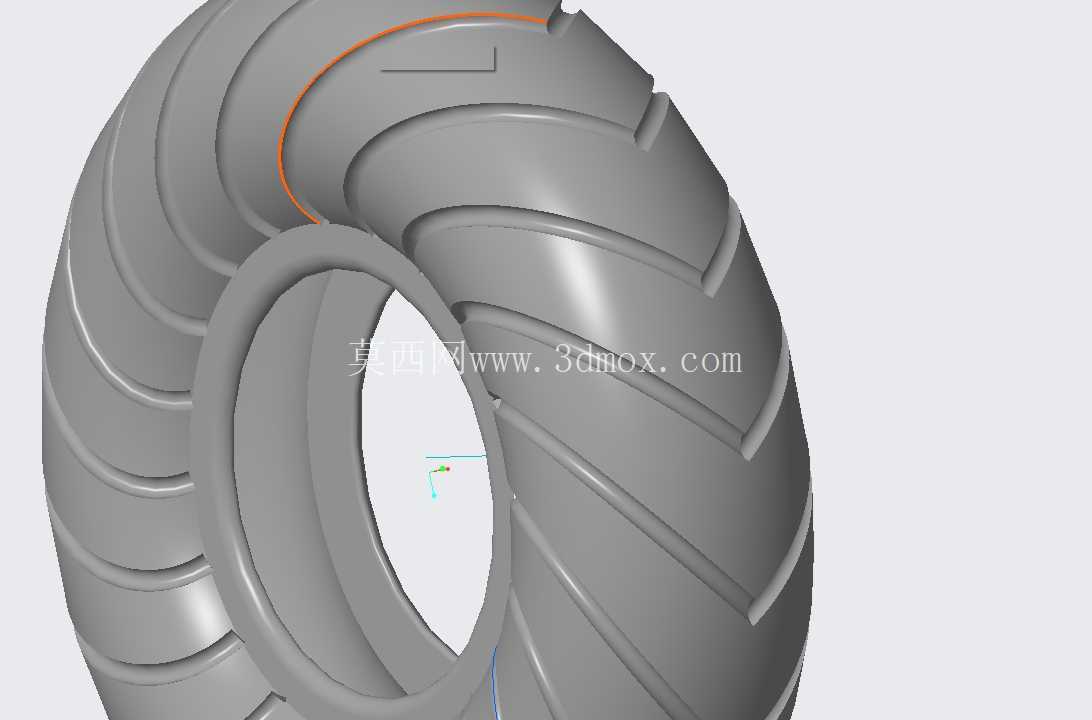

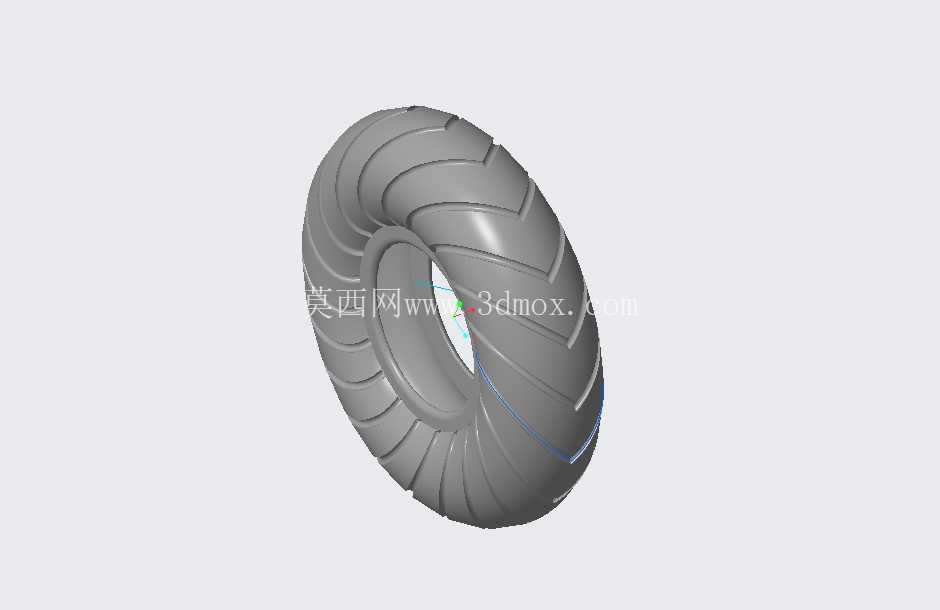

　　胎面花纹的设计是整个建模的核心部分，没有采用对称的直沟槽设计，而是采用了斜向交错的块状花纹布局，每一块花纹的拔模角度都设置为3度，完全适配橡胶硫化模具的开模要求，不会出现脱模倒扣的问题；花纹沟槽的深度根据低速非铺装路面的使用需求设置为8mm，沟槽的侧壁做了0.5mm的圆角过渡，避免应力集中导致花纹块在频繁碾压下出现崩裂；相邻花纹块之间的错位排布，既保证车辆在泥泞、砂石路面行驶时，花纹沟槽可以快速排出夹杂的泥土与碎石，避免胎面被异物填满失去抓地力，又能让轮胎在硬化路面滚动时，花纹块依次接触地面，降低滚动过程中的周期性噪音。

　　建模过程中对胎体的壁厚做了均匀化处理，整个胎体的橡胶层厚度从胎面到胎圈位置平滑过渡，胎面中心位置的橡胶厚度最大，对应行驶过程中磨损最严重的区域，胎侧位置的厚度适当减薄，保证胎侧的弹性缓冲能力；胎体内部的轮廓完全适配常规的充气内胎安装空间，没有出现局部凸起挤压内胎的结构，内胎安装腔的表面粗糙度对应建模时的曲面连续度要求，所有曲面都达到G2连续，没有尖锐的棱角，避免长期使用中磨损内胎导致漏气。

　　从实际应用的角度看，这个数模可以直接用于轮胎硫化模具的设计参考，也可以用于整车行走系统的装配干涉检查：在整车总装阶段，可以直接将该数模导入装配体，验证轮胎与前叉、平叉、挡泥板之间的安全间隙，确认轮胎在最大转向角度、最大减震压缩行程下，不会与周边结构发生剐蹭；同时也可以用于有限元分析的前处理模型，对胎面花纹块的受力分布、胎体在额定载荷下的形变量、不同胎压下的接地面积做仿真计算，为后续的配方优化、结构调整提供准确的数模基础。

　　建模时特意规避了很多新手建模常犯的错误：没有出现花纹阵列后的曲面缝隙、没有出现胎侧与胎面衔接处的曲面褶皱、所有的环形结构都保证了同轴度，胎圈的安装基准面与轮胎的旋转中心完全垂直，不会出现装配后轮胎动平衡超差的问题；整个数模的特征树逻辑清晰，所有的尺寸都做了参数化关联，后续如果需要调整轮胎的断面宽度、花纹深度、花纹排布角度，只需要修改对应的草图参数就可以快速生成新的规格，不需要重新搭建整体结构，能够大幅缩短同系列不同规格轮胎的开发周期。

　　在实际的生产对接中，这个数模的曲面精度可以直接导入模具加工软件生成刀路，不需要额外做曲面修补，花纹块的边角位置都做了符合橡胶模具加工要求的圆角，不会出现电极加工时的清角困难问题；胎侧预留的标识区域是平整的环形面，后续可以直接在该区域添加规格标识、品牌标识、胎压标识等内容，不需要再额外调整曲面结构。
