动力系统排气歧管结构设计方案

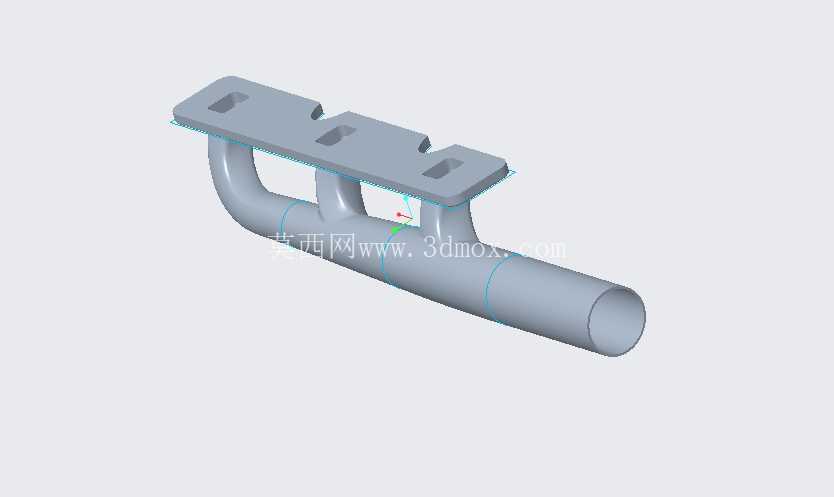

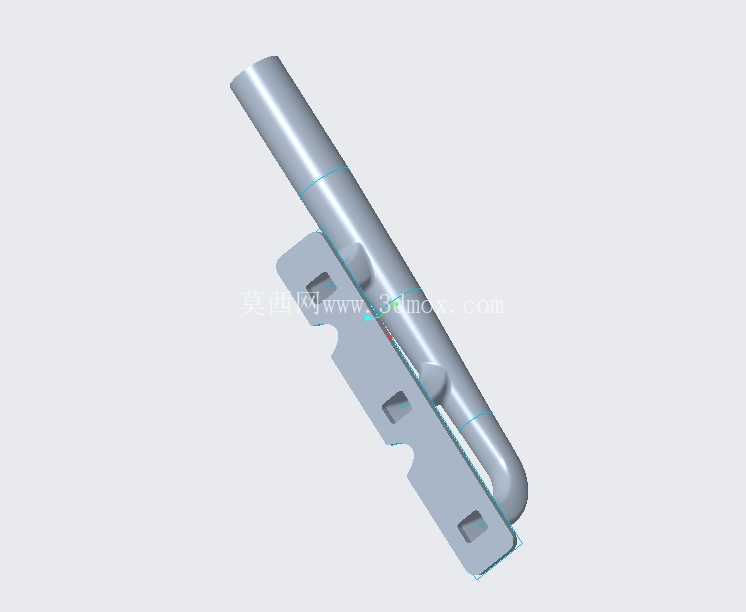

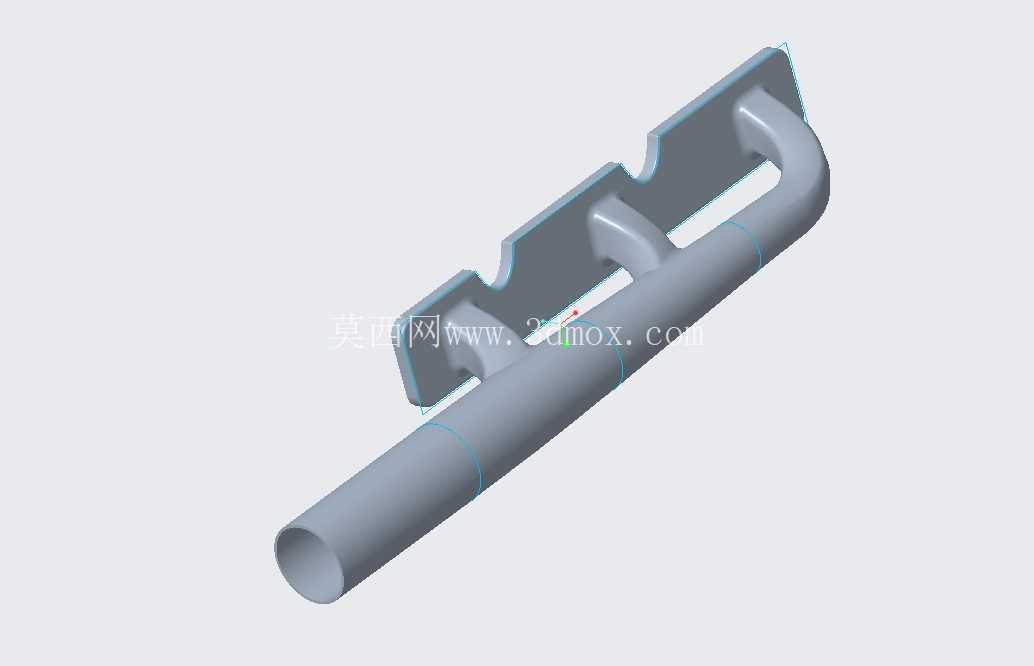

　　在动力系统的排气端布局中，排气歧管承担着将各缸排出的高温废气有序汇集、输送至下游排气后处理单元的核心作用，其结构设计的合理性直接影响发动机的排气效率、泵气损失以及整机NVH表现。日常做结构校核时，首先要关注的是端口法兰的设计逻辑，法兰作为歧管与缸盖排气侧的连接界面，需要根据缸盖排气口的排布确定单个法兰的接口数量，多接口布局时采用阵列化的特征处理，保证每个接口的同轴度、平面度满足密封要求，避免高温废气泄漏，同时法兰上的螺栓过孔位置需要匹配缸盖的安装点位，预留足够的螺栓操作空间，避免装配时工具与周边管路、线束产生干涉。

　　流道部分的设计核心是路径规划，需要结合缸盖排气口的点火顺序，确定各支流道的走向与汇入总管的角度，扫掠生成流道实体时要严格控制各段的截面变化率，避免出现截面突变导致的排气紊流，减少排气阻力，同时要平衡各支流道的长度差，尽可能降低各缸排气的相互干扰，保证各缸排气背压的一致性，这一点对多缸机的动力输出平顺性影响极大。收集器作为各支流道汇入总管的过渡结构，设计时需要做平滑的曲面过渡，不能出现尖锐的交汇棱边，否则不仅会增加排气阻力，还会在棱边位置形成应力集中，长期承受高温交变载荷时容易出现开裂失效。

　　圆角与混合过渡区域的处理是细节设计的关键，所有流道内壁的转角、外壁的连接位置都要设置合理的圆角半径，内壁圆角可以减少气流的沿程阻力，外壁圆角则可以分散结构应力，降低热变形带来的应力集中风险，尤其是在冷热交替频繁的排气系统工况下，合理的圆角设计能大幅提升歧管的使用寿命。安装功能结构的设计需要兼顾装配便利性与固定可靠性，除了主连接法兰外，还要根据歧管的整体重量、布置位置设置对应的安装卡舌、辅助固定孔位，部分需要外接传感器的机型还要预留传感器的安装螺纹孔，这些附属结构的位置不能影响主气流的流通，同时要保证安装后歧管的固有频率避开发动机的常用激励频段，避免出现共振问题。

　　材料与纹理的设置在三维建模阶段主要用于后续的仿真分析，指定对应的耐高温金属材料属性后，可以开展热结构耦合仿真，验证歧管在高温排气作用下的热变形量、应力分布，判断是否会出现密封面压合不足、结构开裂等问题，同时渲染阶段的纹理处理可以更直观地展示产品的表面处理工艺，方便后续工艺部门评估加工可行性。设计验证环节需要重点关注几个边界：首先是安装边界，要核对歧管与缸盖、涡轮增压器（或排气总管）连接后的整体尺寸，确认与周边的冷却管路、线束、发动机悬置等部件的最小间隙满足热膨胀要求，避免工作时高温歧管烤坏周边非金属部件；其次是配合边界，法兰密封面的平面度、接口的同轴度要满足公差要求，保证装配后密封可靠；最后是性能边界，通过流场仿真验证各缸的排气均匀性、流道的总压损失，通过结构仿真验证热应力、模态特性，确保设计满足实际使用需求。整个建模过程需要从实际工况出发，每一处特征的设计都要有对应的工程依据，不能只追求外观造型而忽略功能需求，毕竟排气歧管是工作在高温、振动、腐蚀环境下的核心功能部件，任何一处设计疏漏都可能导致整机故障。
