动力传动用偏心曲轴结构设计

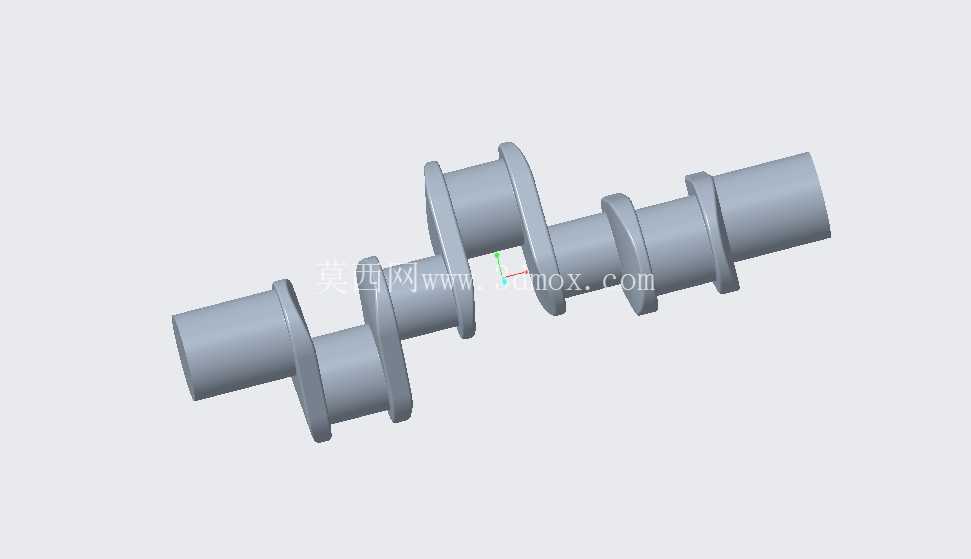

　　在中小型内燃机、往复式压缩机、冲压设备的动力端结构中，曲轴是完成旋转运动与直线往复运动转换的核心承载部件，其结构合理性直接决定整套动力单元的运行寿命与传动效率。本次设计的偏心曲轴，针对中小功率工况的载荷特性做了结构优化，整体采用多段同轴轴颈搭配偏心曲柄销的布局，两端主轴颈为等直径圆柱结构，表面预留磨削加工余量，可直接适配标准深沟球轴承或滑动轴瓦的安装尺寸，安装时轴颈与轴承内圈的配合公差选取k6级过渡配合，既保证传动过程中无相对窜动，也便于后期维护时的拆卸更换。

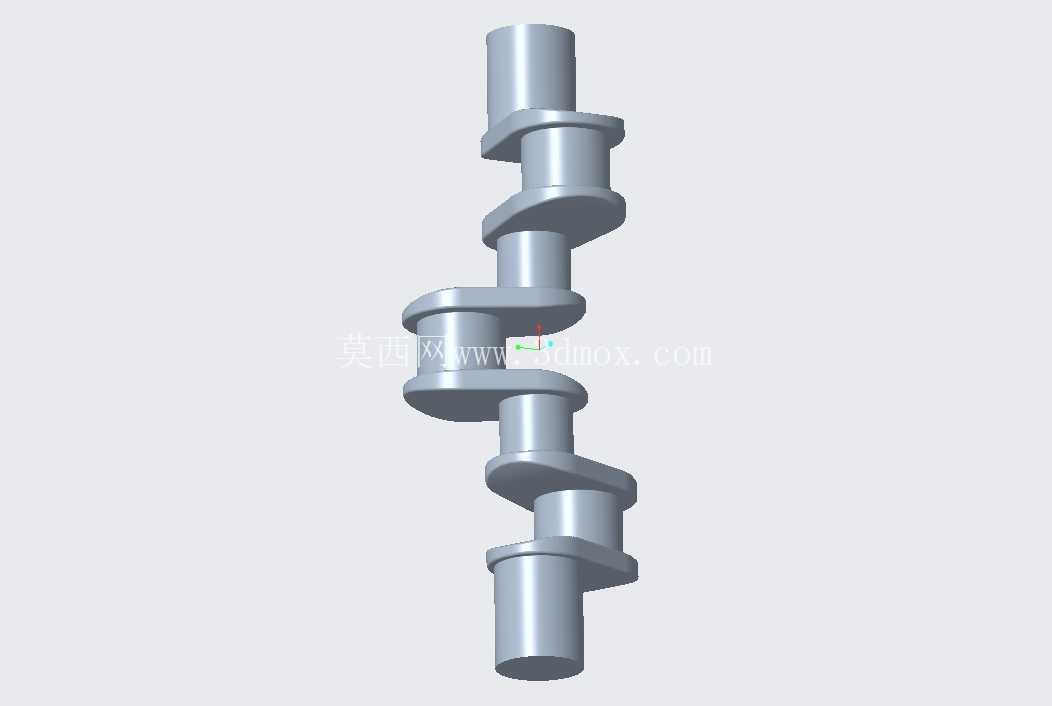

　　从结构布局来看，该曲轴设置了两组偏心曲柄销，偏心距根据对应工况的活塞行程做匹配设计，曲柄销与两侧主轴颈的平行度公差控制在0.02mm以内，避免运行过程中出现连杆偏磨、侧向力异常增大的问题。曲柄臂与轴颈的衔接位置全部做了圆角过渡处理，圆角半径根据轴颈直径按比例选取，从根源上降低应力集中系数，应对设备启停、载荷突变时的交变冲击载荷，减少疲劳断裂的风险。曲轴中段设置的平衡配重结构，与曲柄偏心方向呈180度对向布置，配重的质心半径经过动平衡校核，可抵消曲柄销与连杆组件旋转时产生的一阶往复惯性力，将整机运行时的振动幅值控制在允许范围内，降低配套轴承的附加载荷。

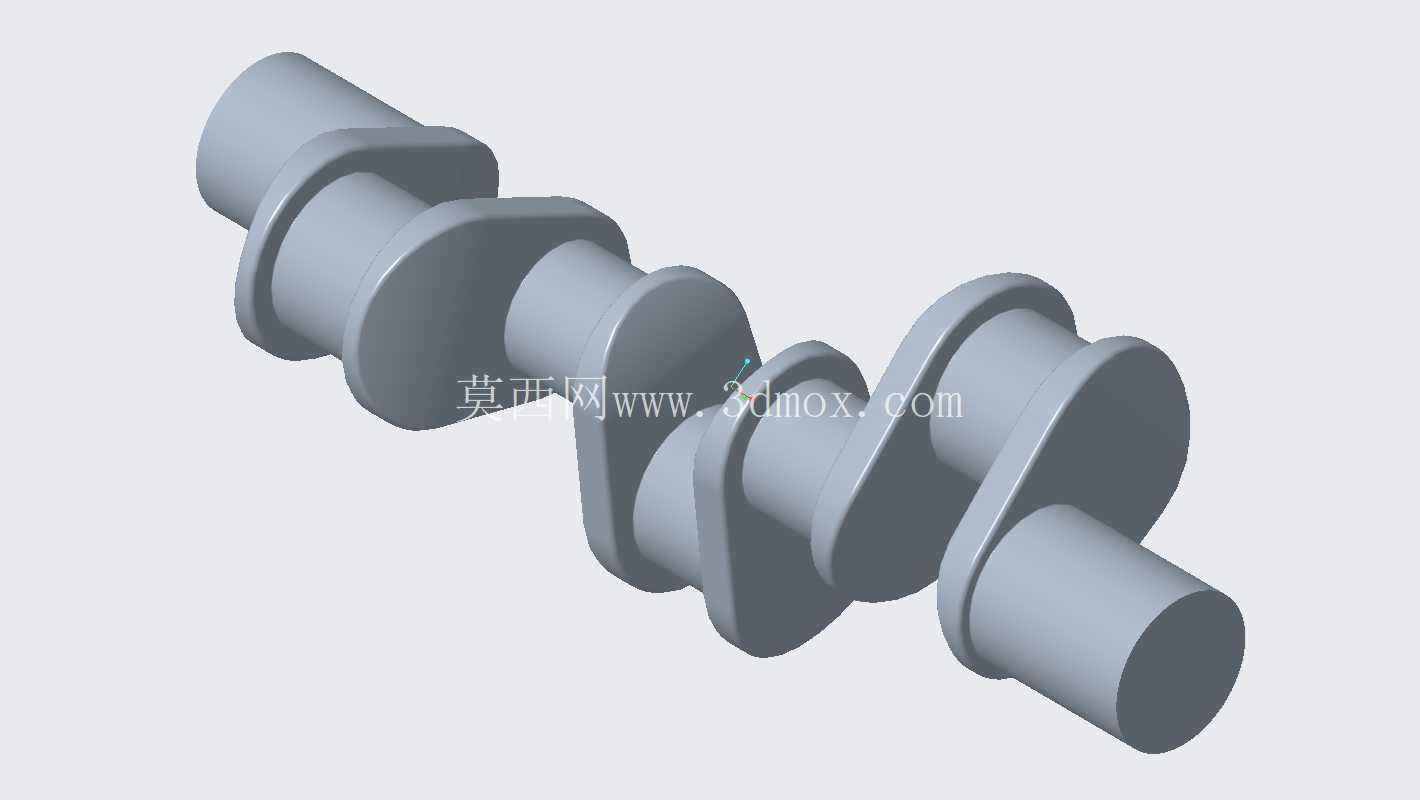

　　设计过程中优先采用旋转凸台生成基础主轴颈实体，再通过拉伸、扫掠特征构建曲柄臂与曲柄销结构，所有衔接圆角在实体建模阶段直接生成，而非后期倒角附加，保证圆角处的金属流线连续，更符合实际锻造或铸造毛坯的工艺特性。材质选取上默认适配45号调质钢，建模时已预留表面淬火的硬化层厚度尺寸，主轴颈与曲柄销的工作表面硬度可达到HRC55-60，满足长期往复摩擦的耐磨需求。安装边界方面，两端主轴颈的轴向定位台阶尺寸严格对应配套设备的箱体轴承座间距，轴向窜动间隙控制在0.1-0.2mm之间，适配常规的止推垫片定位结构，不需要额外修改箱体安装位即可完成替换装配。

　　实际应用场景中，该结构曲轴可适配排量0.2-0.5L的小型通用汽油机、单两级往复式空气压缩机，以及小型台式冲压设备的动力端，在额定转速3000r/min以内的工况下，可稳定传递额定扭矩，曲柄销的润滑油道在建模时已预留轴向与径向连通孔位，可对接主轴颈的供油通路，实现运行过程中的压力润滑，避免干摩擦导致的轴颈抱死。建模阶段已完成干涉检查，验证曲轴在整周旋转过程中，曲柄臂与箱体内壁、连杆大头的运动间隙均大于2mm，不会出现运动干涉问题，平衡配重的外圆尺寸也经过校核，不会与周边的机油泵、正时齿轮等附件产生位置冲突。对于结构设计从业者而言，该模型的参数化特征可直接修改偏心距、轴颈直径、曲柄臂厚度等核心参数，快速适配不同功率等级的动力设备需求，不需要重新搭建基础特征框架，可大幅缩短同类型零件的建模周期。
