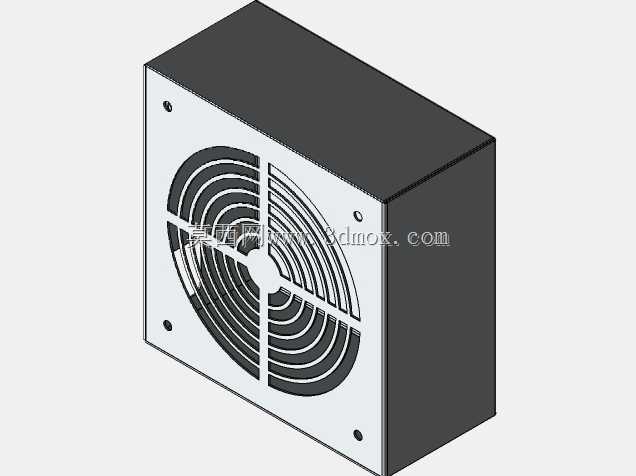

台式电脑主机内置风冷电源外壳结构

日常做桌面级PC硬件配套结构设计时，这类内置风冷电源的金属外壳是接触频率很高的钣金类构件，它的核心作用是包裹电源内部的PCB板、变压模块、整流滤波元件，同时为内置轴流散热风扇提供固定安装位，隔绝内部高压元件与机箱内其他硬件的直接接触，避免装机、运维过程中误触引发短路或硬件损坏。从实际应用场景来看，这类壳体适配标准ATX规格台式机电源，可直接装入常规ATX、MATX、ITX机箱对应的电源仓位，安装时通过壳体四个角的固定孔位与机箱仓位螺孔对齐，拧入标准机箱螺丝即可完成固定，不需要额外做转接适配，适配绝大多数消费级台式电脑、小型工控主机的内置供电模块封装需求。设计这类壳体的时候，首先要匹配内部元件的排布边界，壳体内部净空尺寸需要完全容纳电源主电路板、PFC电感、主电容、输出模组等元件，预留足够的绝缘间隙，避免金属壳体与元件引脚接触引发漏电；其次要兼顾散热风道的合理性，正面的通风网罩采用同心圆加径向筋条的格栅结构，筋条宽度、格栅开孔率经过匹配计算，既可以阻挡大尺寸杂物进入壳体内部触碰高速旋转的风扇扇叶，又不会过度阻挡进风气流，保证风扇运转时能将外界冷空气抽入壳体内部，带走元件工作产生的热量，再从壳体另一侧的通风孔排出，形成完整的散热循环。壳体采用分体式钣金折弯拼接结构，主体为U型折弯的金属罩，搭配正面的通风网板，拼接处通过卡扣或者点焊连接，整体结构刚度足够，在装机、搬运过程中不会轻易变形，能有效保护内部脆弱的电子元件；正面网板的四个角预留了风扇安装孔位，可直接固定标准12cm规格的轴流散热风扇，安装公差控制在合理范围，避免风扇运转时因安装错位产生共振噪音。做这类结构的三维建模时，需要重点关注折弯处的工艺圆角、开孔的边距要求，保证钣金加工时不会出现开裂、变形问题，同时所有安装孔位的位置度要符合装机适配要求，避免出现孔位错位无法安装的情况；壳体表面采用哑光喷塑处理，既可以提升金属壳体的防锈能力，也能避免表面反光影响机箱内部观感，边缘处做卷边或者去毛刺处理，避免生产、装配过程中划伤操作人员的手部。
